1．常規電感器

　　常規電感器的電感量通常有以下兩種表示法：

　　（1）直標法

　　電感量是由數字和單位直接標在外殼上，數字是標稱電感量，其單位是μH或mH。

　　（2）數碼表示法

　　通常采用三位數字和一位字母表示，前兩位表示有效數字，第三位表示有效數字乘以10的冪次，小數點用R表示，最后一位英文字母表示誤差 范圍，單位為pH，如220K表示22puH，8R2J表示8.2pH。

　　電感器的繞組通／斷、絕緣等可用萬用表的電阻擋進行檢測。檢測時，將萬用表置于R×1擋或R×10擋，用兩表筆接觸電感的兩端，表針應指 示導通，否則說明斷路。該法適合粗略、快速測量電感是否燒壞。

　　2．貼片電感器

　　貼片電感器可分為小功率電感器及大功率電感器兩類。小功率電感器主要用于主板電路等；大功率電感器主要用于逆變器的儲能器件或La濾 波器件。

　　（1）貼片電感的標注方法

　　小功率電感的代碼有nH及；μH兩種單位。用nH做單位時，用N或R表示小數點。例如，4N7表示4.7nH，4R7則表示4.7pH；10N表示10nH，而 10pH則用100來表示。

　　大功率電感上有時印有680K、220K字樣，分別表示68pH和22 pH。

　　（2）小功率貼片電感器

　　小功率貼片電感器有三種結構：繞線貼片電感器、多層貼片電感器、高頻貼片電感器。

　　①繞線貼片電感器

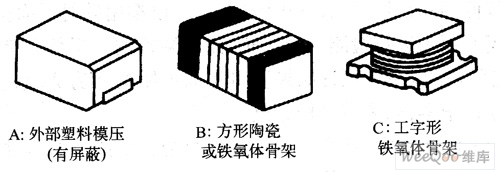

　　繞線貼片電感器是用漆包線繞在骨架上做成的，根據不同的骨架材料、不同的匝數而有不同的電感量及0值。它有三種外形，如圖1所示。

　　圖1 繞線貼片電感器的外形

　　A型是內部有骨架繞線，外部有磁性材料屏蔽，經塑料模壓封裝的結構；B型是用長方形骨架繞線而成（骨架有陶瓷骨架或鐵氧體骨架），兩端 頭供焊接用；C型為工字形陶瓷、鋁或鐵氧體骨架，焊接部分在骨架底部。

　　A型結構有磁屏蔽，與其他電感之間相互影響小，可高密度安裝；B型尺寸最小，C型尺寸最大。繞線貼片電感器的工作頻率主要取決于骨架材 料。例如，采用空心或鋁骨架的電感器是高頻電感器，采用鐵氧體的骨架則為中、低頻電感器。

　　②多層貼片電感器

　　多層貼片電感器是用磁性材料采用多層生產技術制成的無繞線電感器。它采用鐵氧體膏漿及導電膏漿交替層疊并采用燒結工藝形成整體單片結構，有封閉的磁回路，所以有磁屏蔽作用。該類電感器的特點有：尺寸可做得極小，最 小為1mm×0.5mm×0.6mm；具有高的可靠性；由于有良好的磁屏蔽，無電感器之間的交叉耦合，可實現高密度安裝。

　　③高頻（微波）貼片電感器

　　高頻（微波）貼片電感器是在陶瓷基片上采用精密薄膜多層工藝技術制成，具有高精度（±2％～±5％），且寄生電容極小。

　　（3）大功率貼片電感器

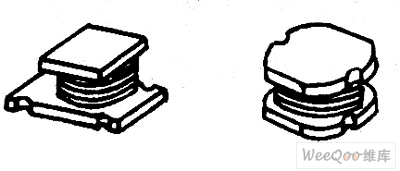

　　大功率貼片電感器都是繞線型的，主要用于電源、逆變器中，用做儲能器件或大電流LC濾波器件（降低噪聲電壓輸出）。它由方形或圓形工字 形鐵氧體為骨架，采用不同直徑的漆包線繞制成，如圖2所示。

　　圖2 大功率貼片電感器外形
