1.  戴維寧定理的驗證

（1）有源二端電路N的伏安特性測試

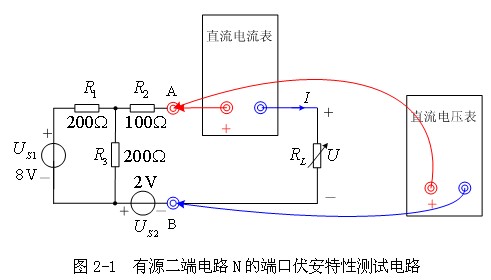

電路如圖所示，A、B端左側的電路是一給定的有源二端電路N，其伏安特性的測量同實驗一（通過改變負載測得）。數據填入表1中。注意：接線應該‘先串后并’，且接線或換接電路時均不能帶電操作。

在表1中，當 時，電壓表所測數據就是有源二端電路N的開路電壓，記為，當時，電流表所測數據就是有源二端電路N的短路電流，記為，根據這兩個數據可計算出 （）。

表1    計算：

（2）戴維寧等效電路的伏安特性測試

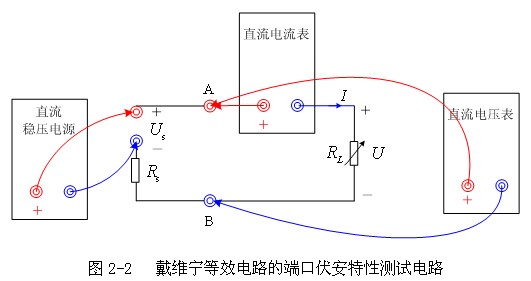

電路如圖2-3所示，A、B端左側的電路是圖2-2電路N的戴維寧等效電路，根據戴維寧定理，，所以將圖2-3中的調節成表1中所測的的大小，將調節成的大小，測量出等效電路的伏安特性，數據填入表2中。

表2

比較上面測得的圖2-2和圖2-3兩個二端電路的伏安特性，根據它們是否在誤差范圍內相同，從而得出戴維寧定理是否成立的結論。

2.  疊加定理的驗證

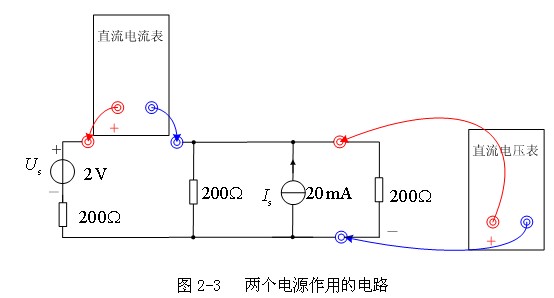

電壓源和電流源共同作用的電路如圖2-4所示。測出電壓表和電流表的讀數記錄在表2-3中。然后將電流源拆除，斷開原連接處，測量單獨作用時，電壓表和電流表的讀數，記錄在表2-3中。最后將電壓源拆除，短接原連接處，重新接上電流源，測量單獨作用時，電壓表和電流表的讀數，記錄在表2-3中。

表2-3

若時間允許，同學們也可以自己設計電路測試戴維寧定理，疊加定理的正確性。

注意：由于要測二端電路N的開路電壓和短路電流，所以，所設計的二端電路N必須能允許開路、短路的情況發生。且要求先理論計算，再實際測量。
