2、實際電壓源
輸出的電壓隨流過它的電流變化而變化的二端元件。
五、電流源

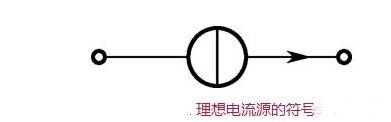

1、理想電流源
輸出電流恒定的二端元件稱為理想電流源。其輸出電流與外電路無關，內(nèi)阻無窮大。

2、實際電流源
輸出的電流隨其兩端電壓變化而變化的二端元件。
六、電源之間的轉(zhuǎn)化
一個實際的電源，就其外部特征而言，即可以看成一個電壓源，也可以看成一個電流源。
電流源于一個電阻并聯(lián)可組成電壓源，而電壓源與電阻串聯(lián)可組成電流源。



注意：電壓源不允許短路，電流源不允許開路。
