電橋的概念：用比較法測量各種量（如電阻、電容、電感等）的儀器。最簡單的是由四個支路組成的電路。各支路稱為電橋的“臂”。如圖電路中有一電阻為未知（R2），一對角線中接入直流電源U，另一對角線接入檢流計G。可以通過調節各已知電阻的值使G中無電流通過，則電橋平衡，未知電阻R2=R1·R4/R3。

由電阻、電容、電感等元件組成的四邊形測量電路叫電橋。人們常把四條邊稱為橋臂。作為測量電路，在四邊形的一條對角線兩端接上電源，另一條對角線兩端接指零儀器。調節橋臂上某些元件的參數值，使指零儀器的兩端電壓為零，此時電橋達到平衡。利用電橋平衡方程Z1Z3=Z2Z4，即可根據橋臂中已知元件的數值求得被測元件的參量 (如電阻、電感和電容)。
常用的電橋有下列幾種：

 惠斯通電橋

主要用于測量電阻器Rx的電阻值，電橋平衡方程為   ，利用已知的R1、R2、R33個電阻值，通過計算即可得到Rx的阻值;

 麥克斯韋電橋

用于測量電感器的電感量和電阻值，LxRx分別表示待測電感器的電感和電阻。電橋平衡方程為Lx=R1R4C3，Rx=R1R4/R3，由已知的 R2，R3，R4，C3，便可計算出結果Lx和Rx。

文氏電橋

主要用于測量電容器的電容量及電阻值，待測電容器的電阻、電容由Rx，Cx表示。電橋平衡方程為 Cx=C3R2/R1，Rx=R1R3/R2，由已知的 R2，R3，R1，C3便可計算出結果Cx和Rx。電橋作為一種基本的測量工具，應用廣泛，測量的精確度主要取決于指零儀器的精確度。

原理簡介
如圖

假設四個電阻固定，當s閉合時，若

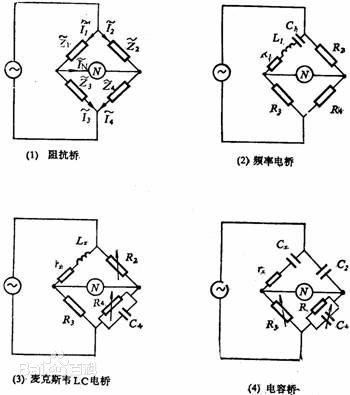

各式電橋
各式電橋
滿足：“R3*R2=R1*R4”，即對角的電阻乘積相等，則此時Uad等于0，就是ad間沒有電壓。利用這個原理，當?shù)仁絻蛇吽膫�量中的一個為未知量的時候，如果調節其余三個電阻的值能使得等式成立，那么用公式就可以得到未知量。但是實際上只要等式兩邊各有一個可以調節的可變電阻，那么另外兩個電阻有一個是定值，則余下的另外一個必然可以得到。用這個原理可以做成電阻測量箱。而這個原理用的就是“電橋”的概念，或者說“平衡電橋”的概念。
