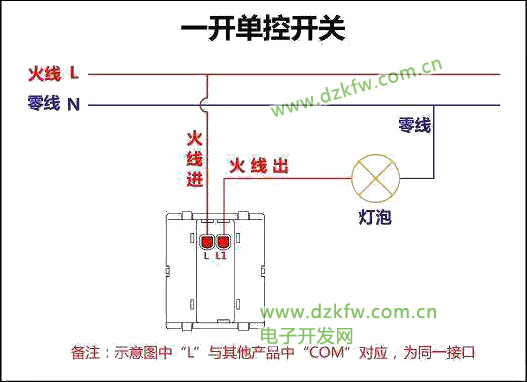

一、 一開單控開關接線圖

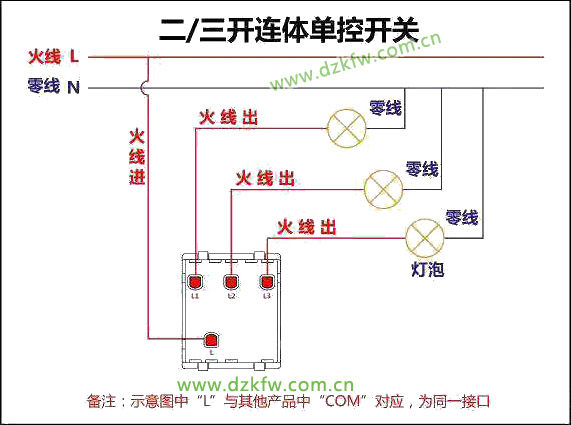

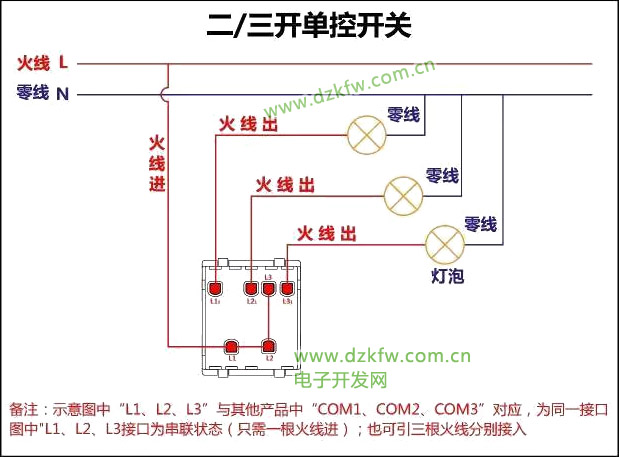

二、 二三開連體單控開關接線圖

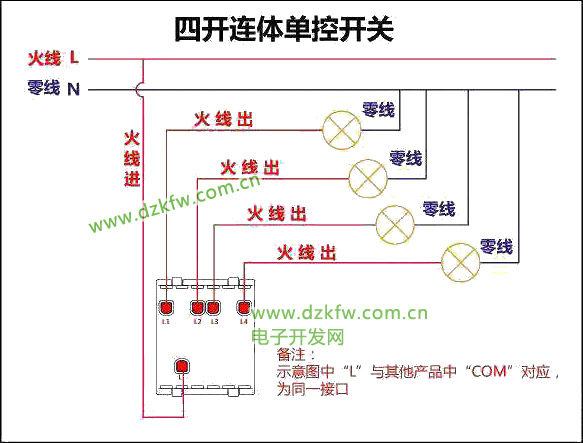

三、 四開連體單控開關接線圖

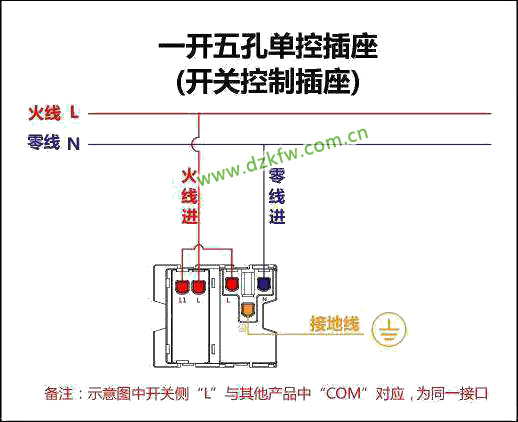

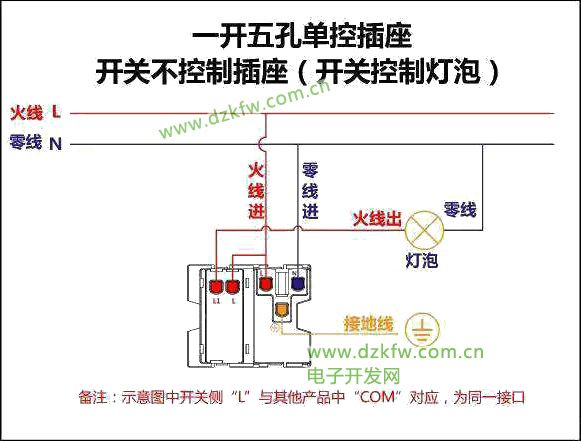

四、 一開五孔單控插座接線圖

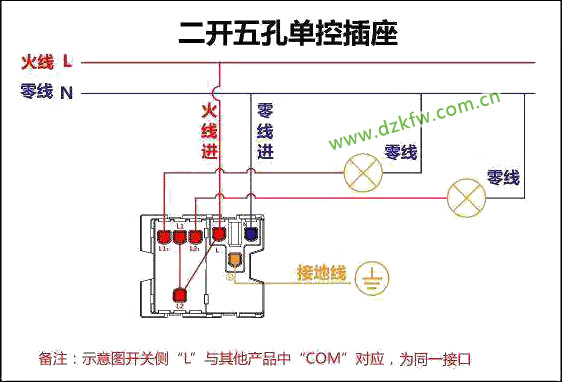

五、 二開五孔單控插座接線圖

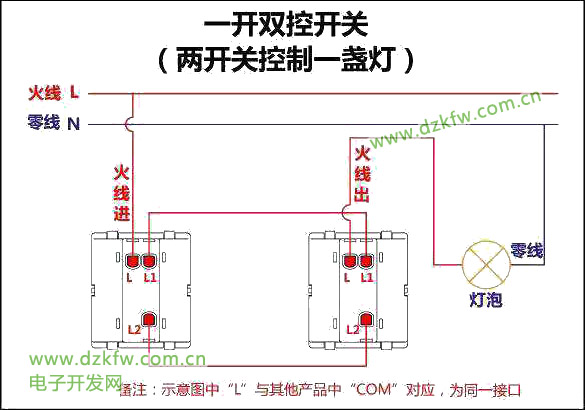

六、 一開雙控開關接線圖

七、二三開單控開關接線圖

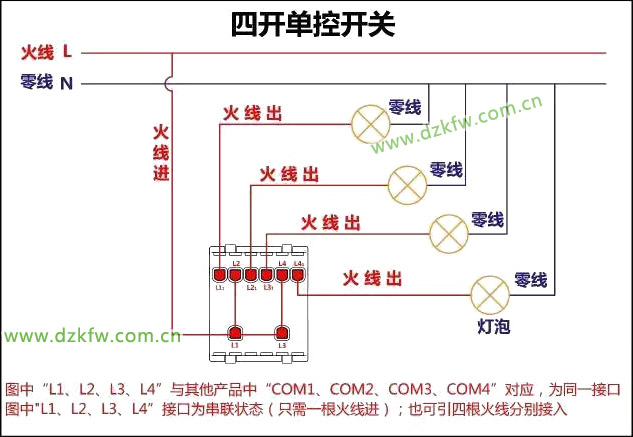

八、 四開單控開關接線圖

九、一開五孔單控插座接線圖

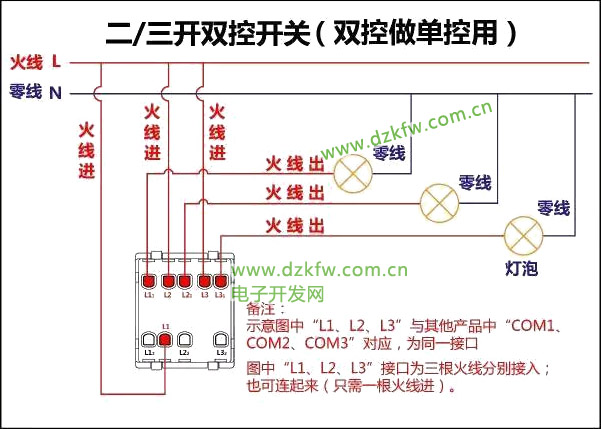

十、二三開雙控開關接線圖

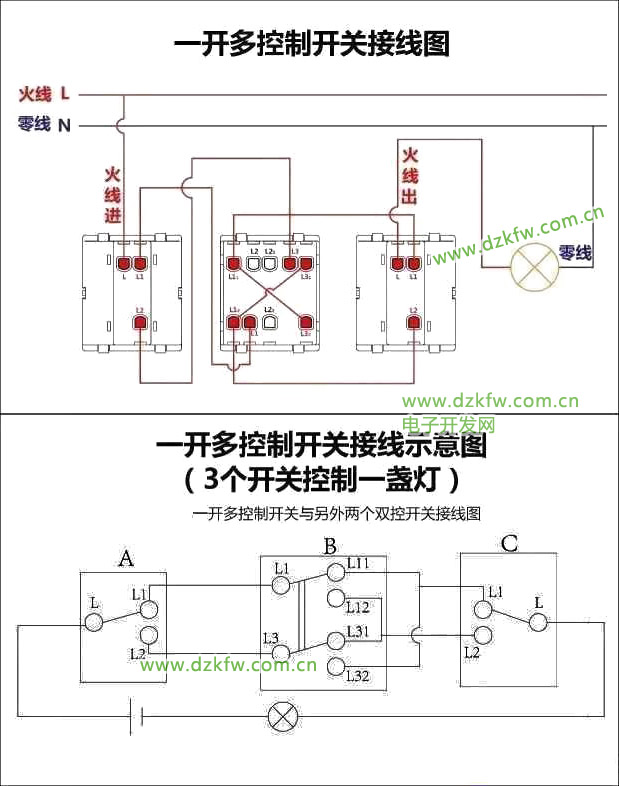

十一、 一開多控開關接線圖


接線說明：火線先進雙控開關A的L極，從開關A的L1出線連到多控制開關B的L1極，A開關的L2極出線連到多控制開關B的L3極。多控制開關的L11極和L32極串起來，L12和L31串起來。再?gòu)腂開關的L11（或L32）出線練到雙控開關C的L1極，從多控制開關B的L12（或L31）出線連到雙控開關C的L2極，雙控開關C的L極出線作為燈泡的火線，這樣就完成接線了。

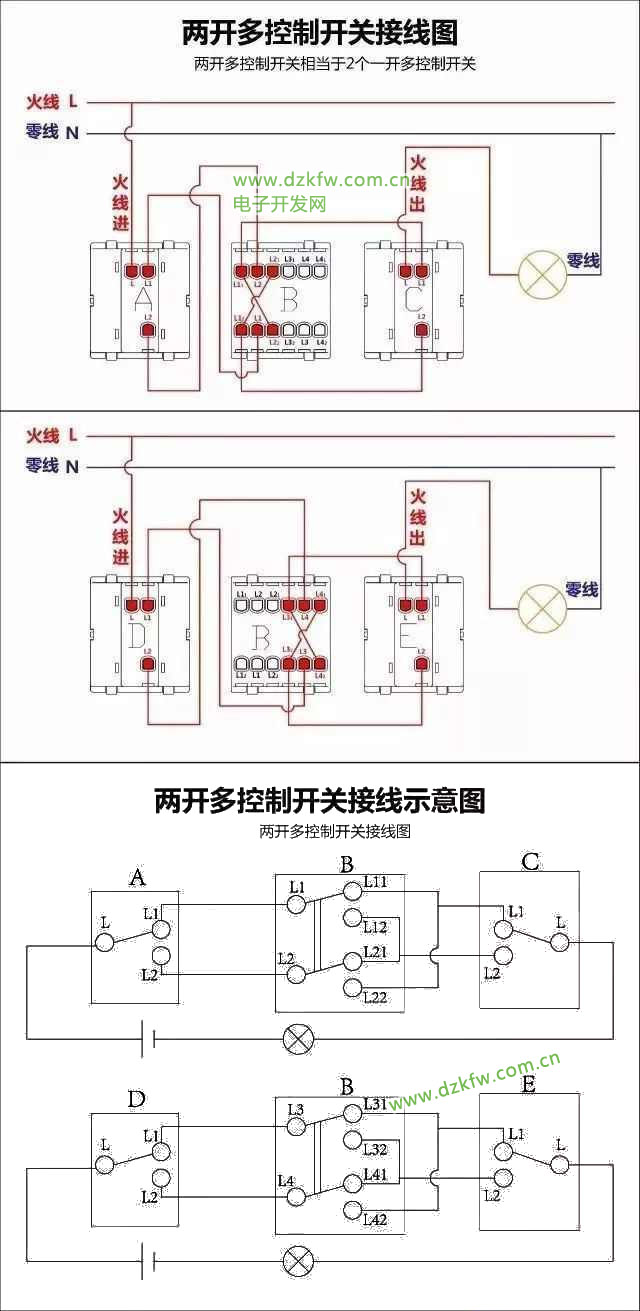

十二、 兩開多控開關接線圖

與（L2-L21-L22）為一個多控制開關，（L3-L31-L32）與（L4-L41-L42）為一個多控制開關。
