家用斷路器一般用多少安的合適?家用斷路器怎么選型?

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2023-01-04

    斷路器是一種具有短路過載保護功能的開關電器,就是當線路發生短路或過載(過電流)時,能自動斷開電源保證線路安全。因此斷路器又稱自動開關,又由于其開關觸頭暴露在空氣中,又稱為空氣開關,簡稱空開。(高壓電器中有油開關、真空開關等)

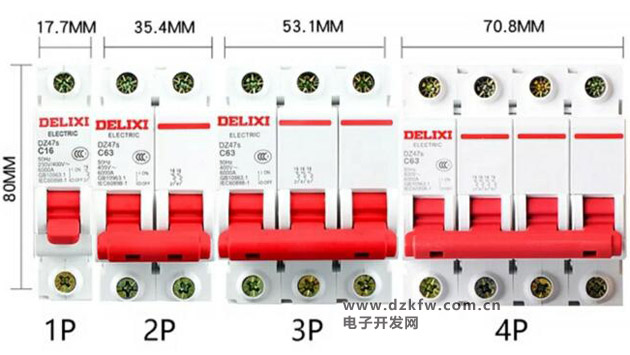

    家中用的都是微型斷路器,微型斷路器的特點就是模數化,做成18mm寬的單極斷路器,然后再組合成2極、3極、4極斷路器。如圖

斷路器尺寸規格

    由于極的首字母是P,斷路器又有了1(單)P、2P、3P、4P的叫法。


    微型斷路器大小規格用字母與數字組合表示,字母有B、C、D三種型號,數字有1-63十多種。字母表示短路電流大小的動作值,數字表示額定電流。B型表示當短路電流達到額定電流的3-5倍時動作,C型表示短路電流達到額定電流的5-10倍動作,D型表示短路電流達到額定電流的10-14倍動作。家用只需B型與C型,B型很少見,大多用C型。


    如上面圖中的單極斷路器上標注有C10(紅箭頭),表示C型額定電流10A,那么當短路電流達到50-100A時,不到1秒斷路器就會動作跳閘。


    過載保護是當線路電流達到額定電流的1.45倍時,在1小時內動作。

斷路器

    單極斷路器只能斷開火線,為了更為安全需要把火線零線同時斷開,就要采用2極斷路器,這會在配電箱內占2位,有時受配電箱限制無法用2極斷路器,可采用以下這種1+N(雙進雙出)斷路器,寬度依然是18mm只占1位,卻可以同時斷開火線與零線,但應注意零線一定要接在N端上。
