畫出接線原理圖 直入式有功電度表接線
單相有功電度表分為直入式電度表(全部負荷電流過電度表的電流線圈)和經互感器接線的電度表兩類。
直入式電度表又可分為跳入式和順入式兩種。
電度表的安裝位置及安裝環境應符合規程要求。其接線要求分別為：(1) 電度表的額定電壓應與電源電壓一致；其額定電流應等于或略大于負荷電流；（單相用電1KW≈4.5A）(2) 應使用獨股絕緣銅導線，其截面應滿足負荷電流的需要，但不應小于2.5mm2。(有增容可能時，其截面可適當再大些)；(3) 相線、零線不可接錯，零線必須進表，零火不得反接，電源的相線要接電流線圈(否則會造成漏電且不安全)；4) 表外線不得有接頭，電壓聯片必須連接牢固； (5) 開關熔斷器接負荷側。

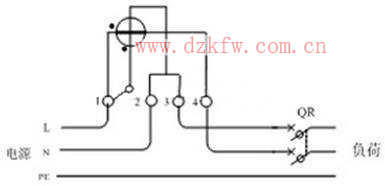

相跳入式電能表

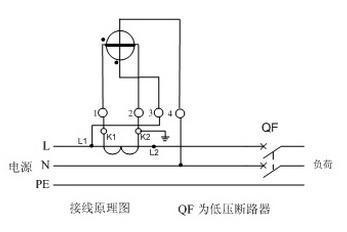

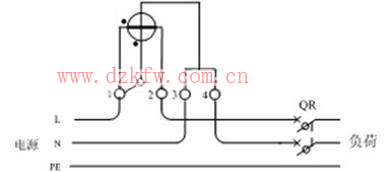

單相順入式電能表經互感器接線的有功電度表接線要求
(1)電流互感器要用LQG型的，其精度不應低于0.5級。電流互感器的一次額定電流應等于或略大于負荷電流為方便接線盡可能選線圈式；(2)電流互感器的極性要用對，K2要接地(或接零)；(3)電度表額定電壓應與電源電壓一致，其額定電流應為5A；(4)二次線要使用絕緣銅導線，中間不得有接頭。其截面為：電壓回路應不小于1.5mm²；電流回路應不小于2.5mm²；（一次線按一次電流選）(5)電流互感器應接在相線上，相線、零線不可接錯，零線必須進表；(6) 開關熔斷器接負荷側。
