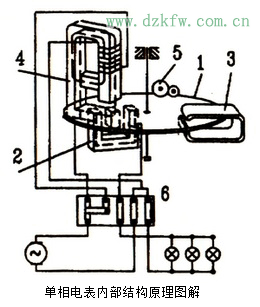

電表主要是由驅動部件、轉動部分、制動部分和積算機構等組成。驅動部件由電壓元件和電流元件組成。轉動部分的鋁制圓盤裝在驅動部件和制動磁鐵的空隙中，如圖所示是一只單相交流電表的結構。圖中各部分所指：


1：鋁制圓盤、2：串聯線圈電磁鐵、3：制動永久磁鐵、4：并聯線圈電磁鐵、5：傳到計數機構的齒輪、6：接線端子板

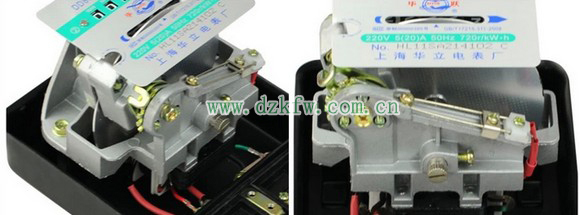

下圖所示為某國產DD862單相機械電表內部結構實圖：
