TN-S系統中，電動機外殼不是能不能與接地極相連，而是電動機外殼必須與接地極相連；為什么在TN-S系統中電動機外殼必須與接地極相連，這是由TN-S系統的做法決定的，下面電工學習網小編就來給大家分析一下這個問題。


首先給大家說說什么是TN-S系統：

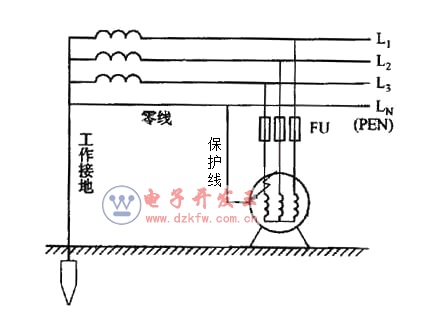

• 所謂的TN-S系統是指電源側的變壓器中性點直接接地時，負荷側的電氣設備不帶電的外露可導電的部分通過保護零線接地的接零保護系統，在TN-S系統中工作零線（N線）和保護零線（PE線即地線）是要嚴格的分開的，N線為工作零線，PE線為保護零線也就是地線，設備的金屬外殼要連接到地線上；
• 由于在三相四線制系統中，三相負載不平衡或者是低壓電網的零線過長導致的電阻過大等原因，會使零線有零序電流通過；過長的低壓電網中由于環境因素，導致電線受潮，老化等等，回路導線中的漏電電流會通過零線形成閉合，致使零線帶有一定的電位，這樣非常的危險，所以在TN-S系統中增加了地線即PE線；
• TN-S系統把工作零線N線和保護零線PE線嚴格分開，系統在正常運行的時候，專用保護線上是沒有電流的，只有工作零線上才有不平衡電流，專用保護線上也沒有電壓，電氣設備的金屬外殼的接零保護就是接在專用保護線上，如果一旦設備外殼漏電，漏電電流就會通過地線把電流導入大地，避免對人體造成傷害。
• 說完了TN-S系統的原理以后，大家應該就明白了為什么在TN-S系統中電機的金屬外殼必須與接地極連接。


然后再給大家簡單說說電機是如何接線的：

• 三相電機的接線：如果是三相電機，那么應該是有四根線，三根火線和一根地線，沒有零線；接線時我們把三根火線的A相B相C相分別接在電機的A相B相C相上，然后電機的金屬外殼接在地線上就可以了；
• 單相電機的接線：單相電機應該有三根電線，分別是一根火線，一根零線，一根地線；火線接在電機的火線接線端上，零線接在電機上的零線接線端上，地線接在電機的金屬外殼接地上；這樣單相電機的接線就完成了。
