1)驗電筆的結構

    驗電筆是檢查60～500V低壓電器是否有電的安全用具，由氖管、電阻、彈簧和筆身等組成，分筆式和螺絲刀式兩種，如圖1所示。

    其作用是：區別相線與零線；區別電壓高低；區別直流電與交流電，交流電通過驗電筆時，氖管里的兩個極同時發亮。直流電通過驗電筆時，氖管里的兩個極只有一個發亮，發亮的一極是直流電的負極。

    2)使用方法

    (1)使用前，先把驗電筆在已帶電的插座上試一下，驗證驗電筆完好才可用。

(2)使用時的正確握法如圖2所示，注意一定要用手指或手掌壓在驗電筆的銅筆夾或銅鉚釘上，使電流經過帶電體、電筆、人體和大地形成回路，當帶電體與大地之間的電位差超過60V時，氖管發亮。

    圖1驗電筆結構

    (a)筆式驗電筆；(b)螺釘旋具驗電筆

1-筆尖；2-電阻；3-氖管；4-筆身；5-彈簧；6-小窗

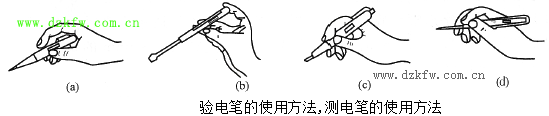

    圖2 驗電筆的使用方法

(a)，(b)驗電筆的正確握法；(c)，(d)驗電筆的錯誤握法
