單級單吸離心泵采用先進的液壓模型，軸封采用硬質合金機械密封裝置，具有節能，性能可靠，安裝使用方便的特點。

單級單吸離心泵的工作原理

在啟動單級單吸離心泵之前，泵殼中充滿了正在輸送的液體。啟動后，葉輪由軸驅動以高速旋轉，并且葉片之間的液體也必須隨之旋轉。在離心力的作用下，液體從葉輪的中心拋到外緣并獲得能量，從而以高速將葉輪的外緣留在蝸殼泵的殼體中。在蝸殼中，液體由于流動通道的逐漸膨脹而減速，并將部分動能轉換為靜壓能，然后以較高的壓力流入排放管，并被送到需要的地方 。

當液體從葉輪的中心流到外邊緣時，在葉輪的中心會形成一定的真空。由于儲罐液位上方的壓力大于離心泵進口處的壓力，因此液體被連續壓入葉輪中。

結合以上所述，單級單吸離心泵的工作原理是充液葉輪在泵殼內高速旋轉，使液體受到離心力作用，該力轉化為動能和靜壓能， 轉移到液體中，從而吸引和排出。

單級單吸離心泵是指帶葉輪的離心泵，廣泛用于大，中流量，低壓條件下的液體輸送。目前，單級單吸離心泵已經達到系列化。流量可以在6.3—2020m3 / h的范圍內，揚程可以在8〜125m的范圍內。由于單級單吸離心泵的材料和結構不同，因此可以運輸不同的介質。

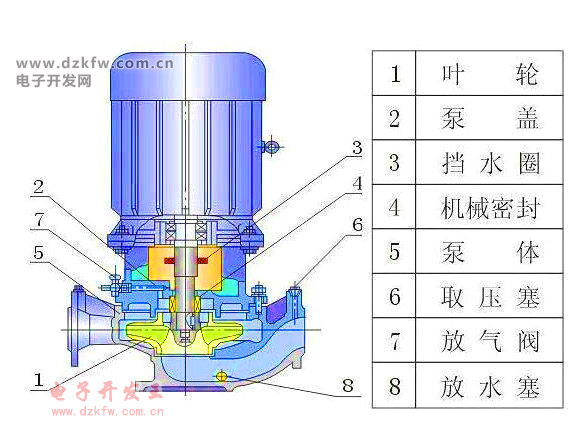

單級單吸離心泵的結構圖

以上是對單級單吸離心泵的工作原理及結構圖進行的總結。
