分度圓是為了便于齒輪設計和制造而選擇的一個尺寸參考，其半徑、直徑、齒厚、齒槽寬、齒距分別以r、d、s、e和p表示。

中文名:分度圓
外文名:Dividing circle
畫  法:圓柱齒輪的畫法中規定為點劃線
計算公式:分度圓直徑=模數 * 齒數


概念

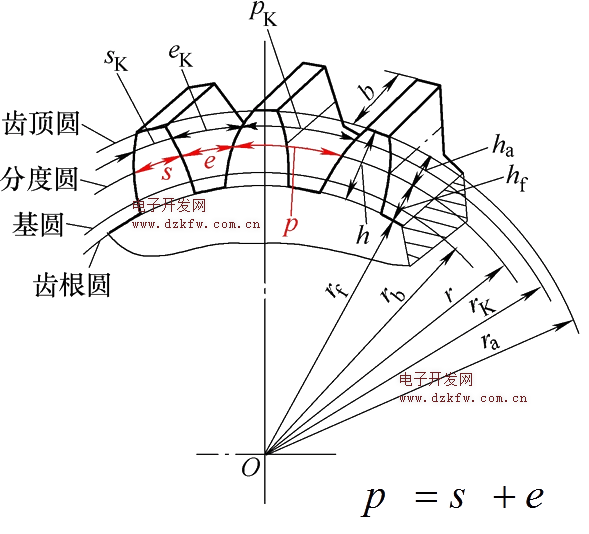

分度圓是為了便于齒輪設計和制造而選擇的一個尺寸參考。齒輪分度圓上具有標準的模數和標準的壓力角，所以取它作為齒輪各部分尺寸的計算基礎。分度圓半徑如圖1中r所示。

尺寸性質
標準齒輪的分度圓上齒厚s與齒槽寬e相等（ 如圖2）。
且分度圓上相鄰兩尺對應點間的弧長，稱為分度圓齒距 p，即 p=s+e。
分度圓上的壓力角為標準值，α=20°。

模數
當齒輪齒數已知的時候，分度圓直徑d、齒距p與齒數z的關系如下：
πd=zp

或：
d=（p/π）z
因式中有無理數 ，為使分度圓直徑稱為整數或簡單小數，以便計算或測量，令p/π=m ， 稱為模數m，單位是mm。則 d=mz。
模數是計算齒輪幾何尺寸的基本參數。模數的大小反應的齒輪的厚、薄、大小和承載能力。模數現已標準化。
