軸承

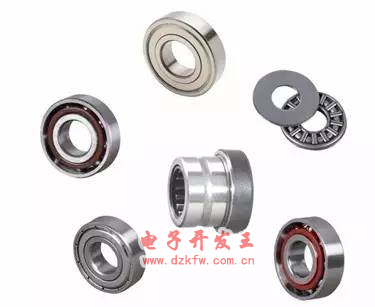

軸承（Bearing）是在機械傳動過程中起固定、旋轉和減小載荷摩擦系數的部件。也可以說，當其它機件在軸上彼此產生相對運動時，用來降低運動力傳遞過程中的摩擦系數和保持轉軸中心位置固定的機件。 軸承是當代機械設備中一種舉足輕重的零部件。它的主要功能是支撐機械旋轉體，用以降低設備在傳動過程中的機械載荷摩擦系數，它的精度、性能、壽命和可靠性對主機的精度、性能、壽命和可靠性起著決定性的作用。

按運動原件摩擦性質的不同，軸承可分為滾動軸承和滑動軸承兩類。【介紹最常見的滾動軸承】

一、滾動軸承

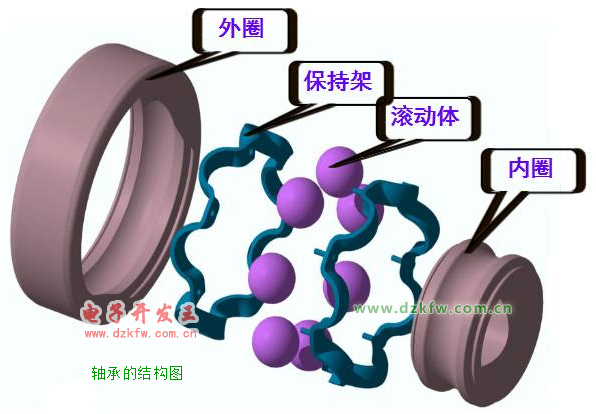

1、滾動軸承的組成

2、滾動軸承的四大件

◆內圈通常與軸是緊配合，并與軸一起旋轉。

◆外圈通常與軸承座孔或機械部件的殼體配合，起支撐作用。

◆滾動體借助保持架均勻的排列在內、外圈之間，它的行狀 、大小和數量直接決定軸承的承載能力。

◆保持架將滾動體均勻的分隔開，引導滾動體在正確的軌道上運動。

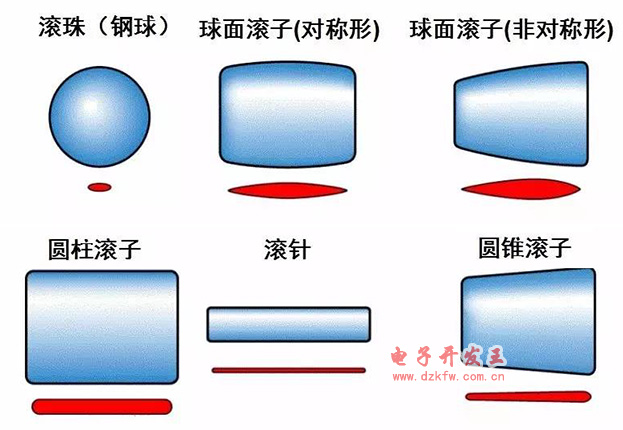

3、滾動體的類型

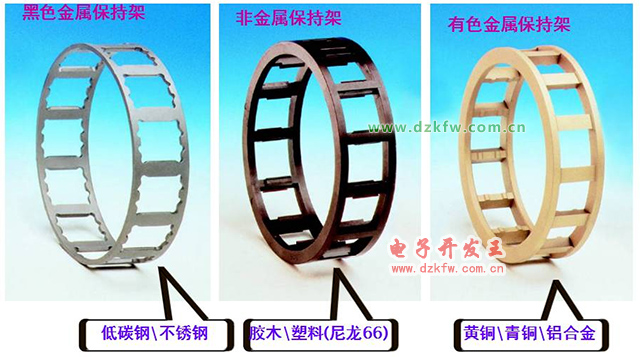

4、保持架的類型

5、滾動軸承外形尺寸大小分類

①微型軸承：公稱外徑尺寸范圍D＜26mm的軸承；

②小型軸承：公稱外徑尺寸范圍為26≤D＜60mm的軸承

③中小型軸承：公稱外徑尺寸范圍為60≤D＜120mm的承；

④中大型軸承：公稱外徑尺寸范圍為120 ≤D＜200mm的軸承；

⑤大型軸承：公稱外徑尺寸范圍為200≤D＜400mm 的承；

⑥特大型軸承：公稱外徑尺寸范圍400≤D＜2000mm的軸承；

⑦重大型軸承：公稱外徑尺寸范圍D≥2000mm的軸承。

6、滾動軸承類型

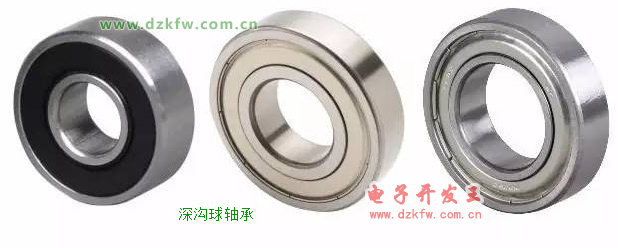

①深溝球軸承：最為普通的一種類型，主要承受徑向負荷，也可承受一定量的軸向負荷，與同尺寸其它類型軸承相比，此類軸承磨擦系數小，極限轉速高。

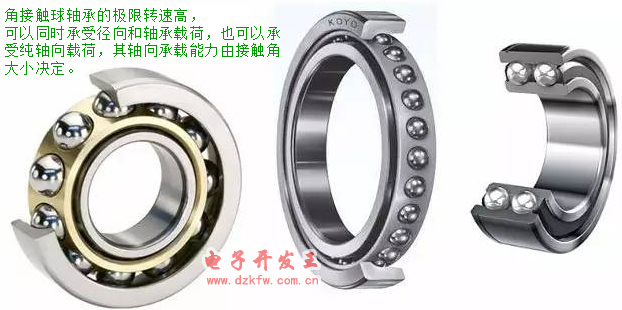

②角接觸軸承：角接觸球軸承的極限轉速高，可以同時承受徑向和軸承載荷，也可以承受純軸向載荷，其軸向承載能力由接觸角大小決定。

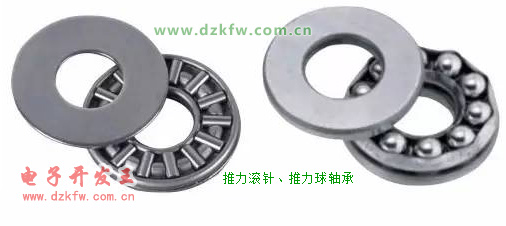

③推力滾針、推力球軸承：推力球軸承是分離型軸承，接觸角為90°只能承受軸向負載，極限轉速低。

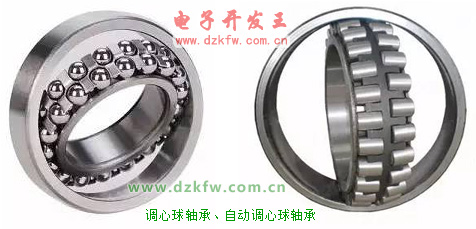

④調心球軸承、自動調心球軸承：調心球軸承有兩列鋼球，內圈有兩條滾道，外圈為內球面形，具有自動調心的性能，可以自動補償由于軸的撓曲形變產生的同軸度誤差。適用于支承座孔不能保證嚴格同軸度的部件中。

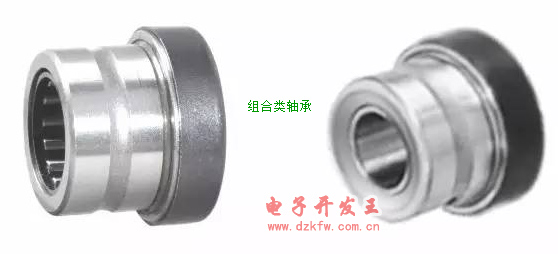

⑤組合類軸承：組合軸承是有兩種或兩種以上的滾動體，用來承受徑向和軸向負荷或起軸向限位作用的軸承。

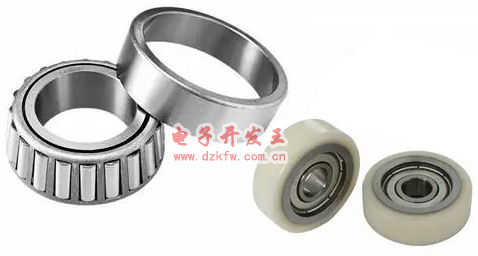

⑥其它軸承：圓柱、圓錐滾子軸承、包膠軸承。

二、軸承使用注意事項

軸承是精密部件，應謹慎使用。即使高質量的軸承，如果使用不當，也不會得到預期的效果。

軸承的使用注意事項如下：

1)保持軸承及周圍環境的清潔 即使肉眼看不到的微小灰塵，也會給軸承帶來不良影響。所以，要保持周圍清潔，使灰塵不會侵入軸承。

2）小心謹慎的使用 在使用中給軸承強烈沖擊會產生傷痕或壓痕，誘發事故。嚴重時會引裂縫、斷裂必須加以注意。

3）使用軸承專用工具 必須使用專用工具，不可隨意替代。

4）避免軸承生銹 拿、放軸承時，汗會造成生銹，盡量帶手套，留意腐蝕性氣體。
