今天是LM2901芯片，主要是以下幾個方面：

• 1、LM2901 是什么芯片？

• 2、LM2901 引腳功能詳細講解

• 3、LM2901 3D 模型

• 4、LM2901 芯片工作原理

• 5、LM2901 工作特性

• 6、LM2901 特性參數

• 7、LM2901 比較器電路圖講解

一、LM2901是什么芯片？

    LM2901 是四路比較器戲芯片，LM2901 系列由四個獨立的高精度電壓比較器組成，具有 低偏移電壓，適用于所有四個比較 mV 最大規格。特別是在單個電源的寬電壓范圍內工作。LM2901比較器設計用于消費、汽車和工業電子應用中的電平檢測、低電平傳感和存儲器應用。

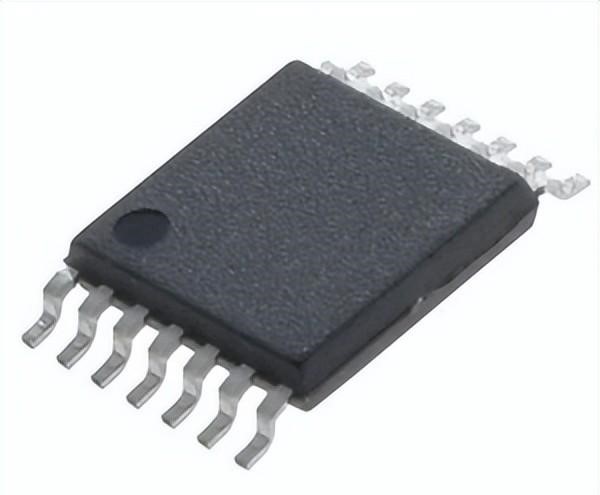

LM2901實物圖片

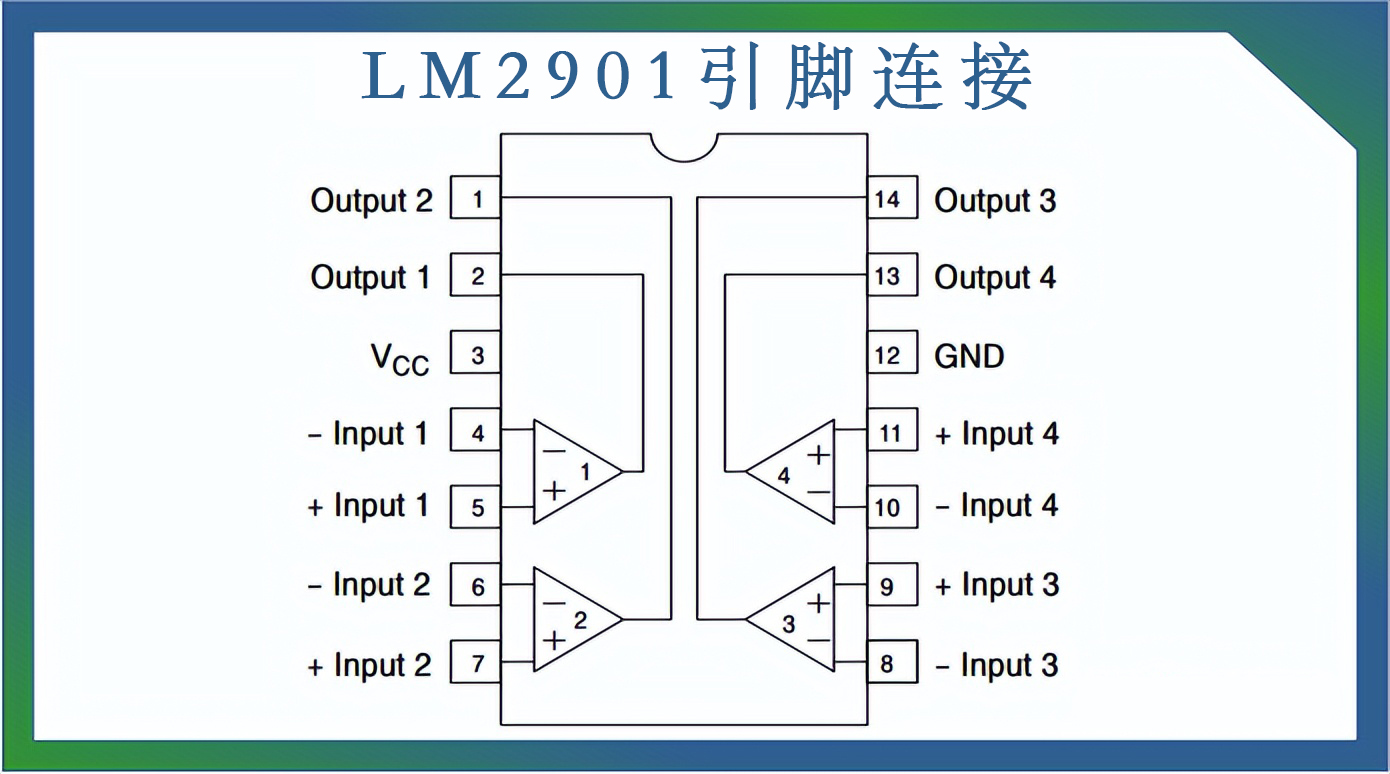

二、LM2901 引腳功能詳細講解

LM2901 引腳功能詳細講解

三、LM2901 CAD 模型

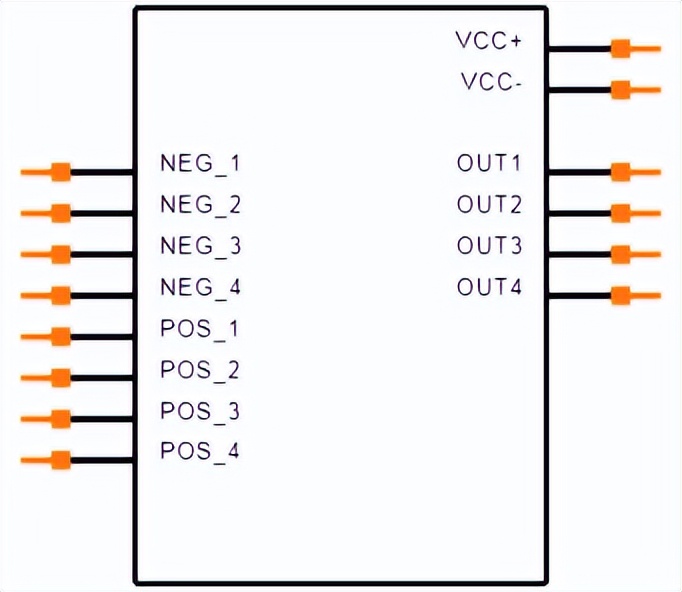

1、LM2901電路符號

LM2901電路符號

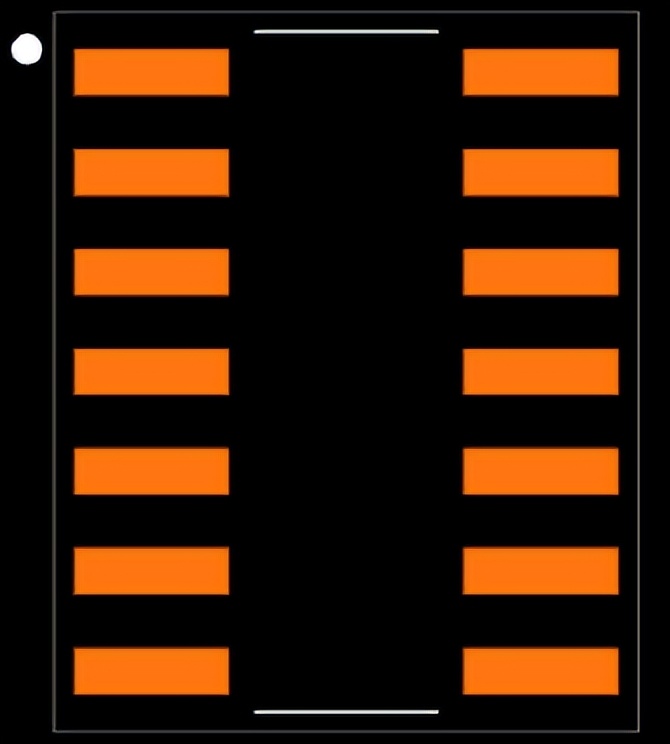

2、LM2901封裝尺寸

LM2901封裝尺寸

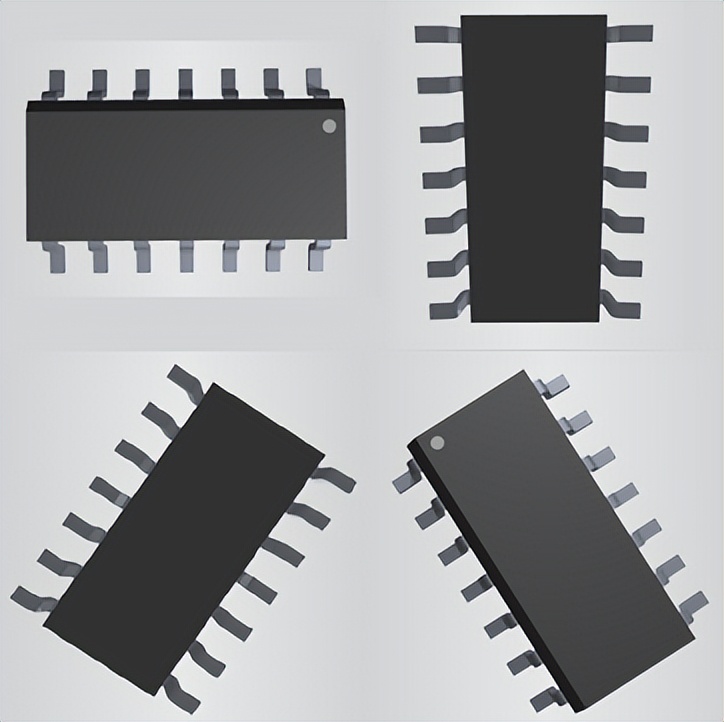

3、LM2901 3D模型

LM2901 3D模型

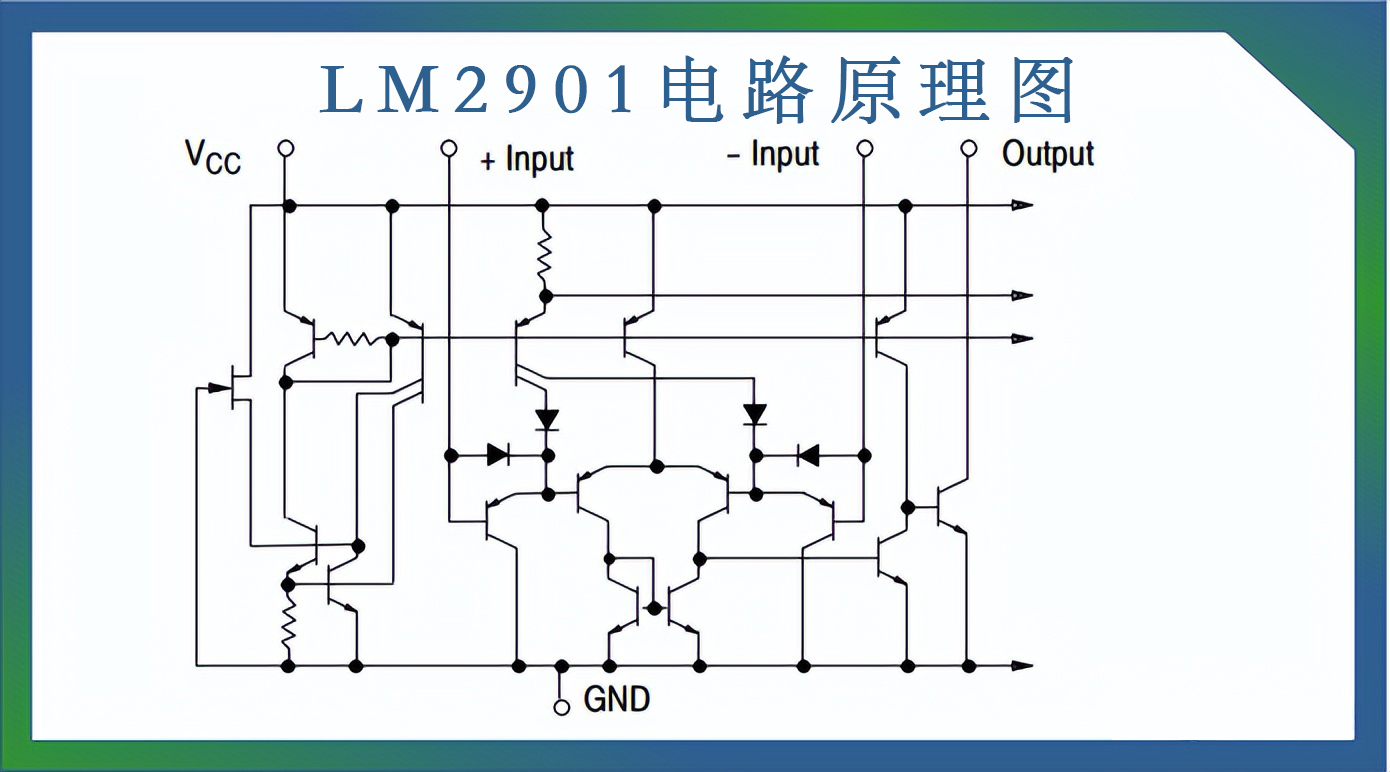

四、LM2901 工作原理

LM2901 工作原理

五、LM2901 工作特性

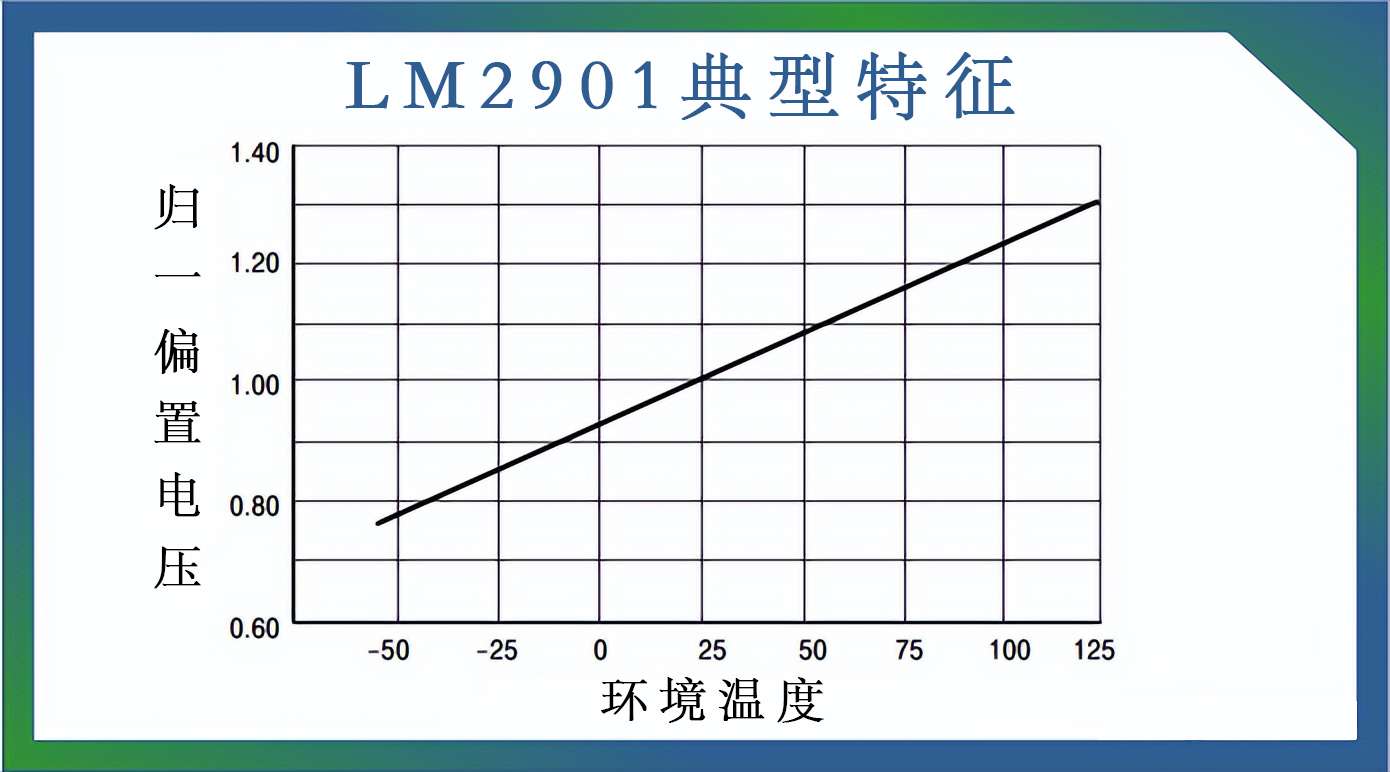

1、歸一化輸入失調電壓

LM2901 工作特性

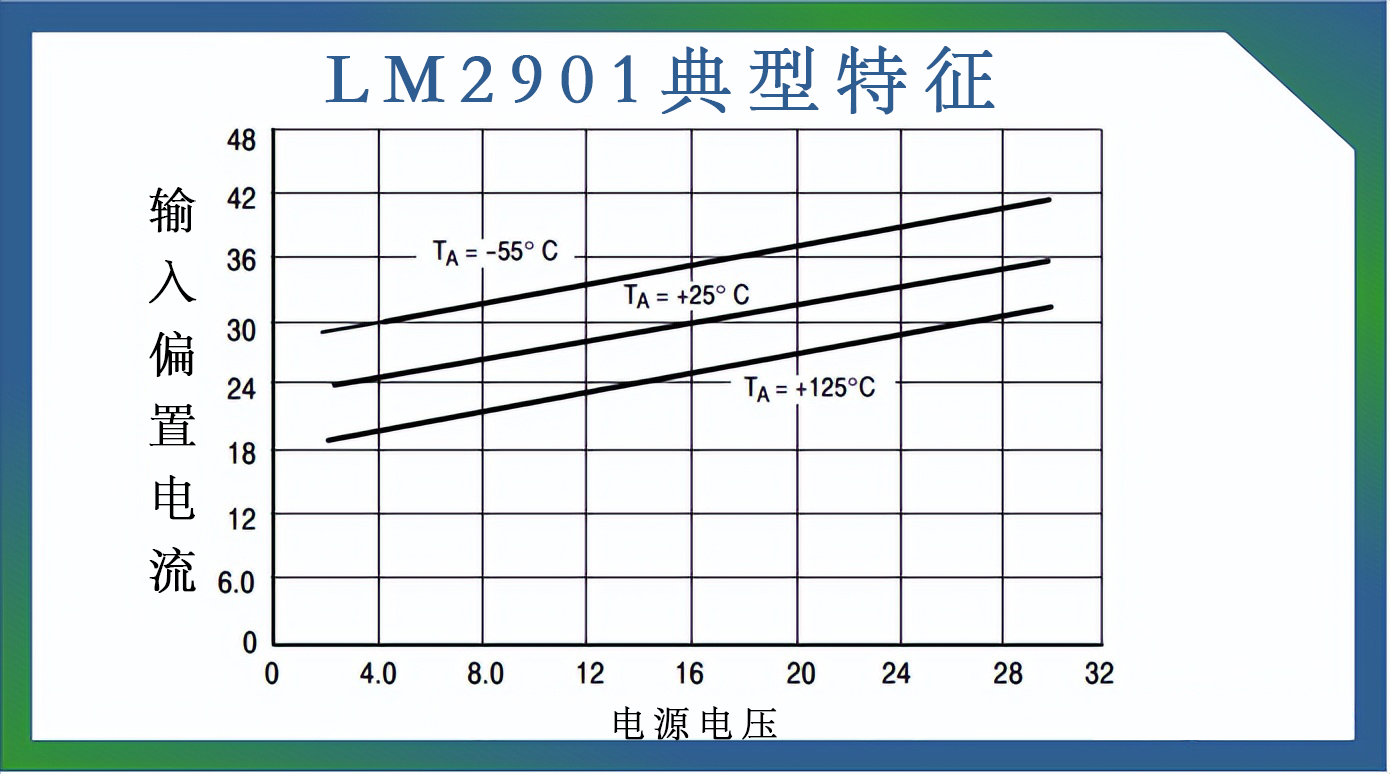

2、輸入偏置電流

LM2901 工作特性

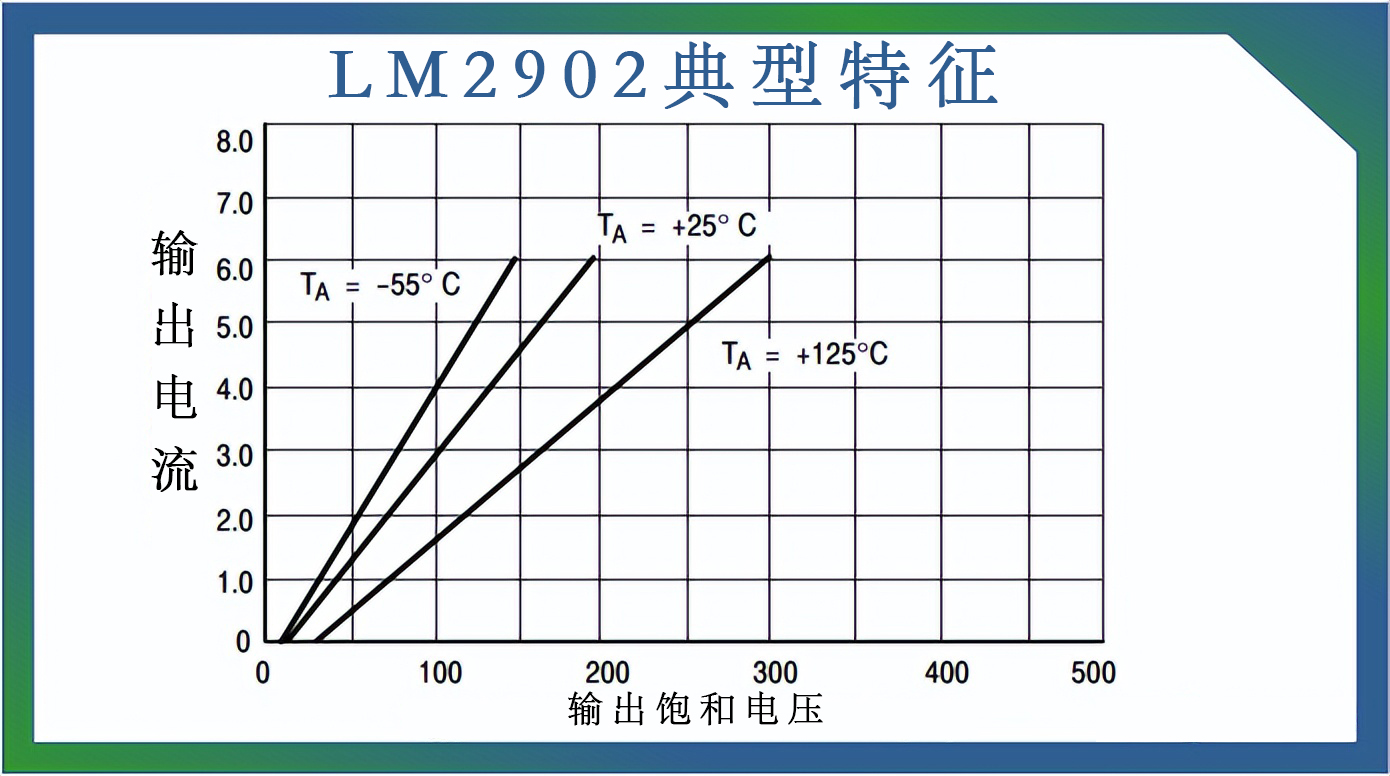

3、輸出灌電流與輸出飽和電壓

LM2901 工作特性

六、LM2901 特性參數

1、特性參數

• 單電源操作：3.0 V 至 36 V

• 雙電源操作：±1.5 V 至 ±18 V

• 低輸入偏置電流：25 nA（典型值）

• 低輸入失調電流：±5.0 nA（典型值）

• 低輸入失調電壓

• 輸入共模電壓范圍至 GND

• 低輸出飽和電壓：130 mV（典型值）@ 4.0 mA

• TTL 和 CMOS 兼容

• 輸入上的 ESD 鉗位可提高可靠性，而不會影響設備操作

• 汽車和其他需要獨特現場和控制更改要求的應用的 NCV 前綴；AEC-Q100 合格和 PPAP 能力

• 設備無鉛、無鹵素/無 BFR，并且符合 RoHS 標準

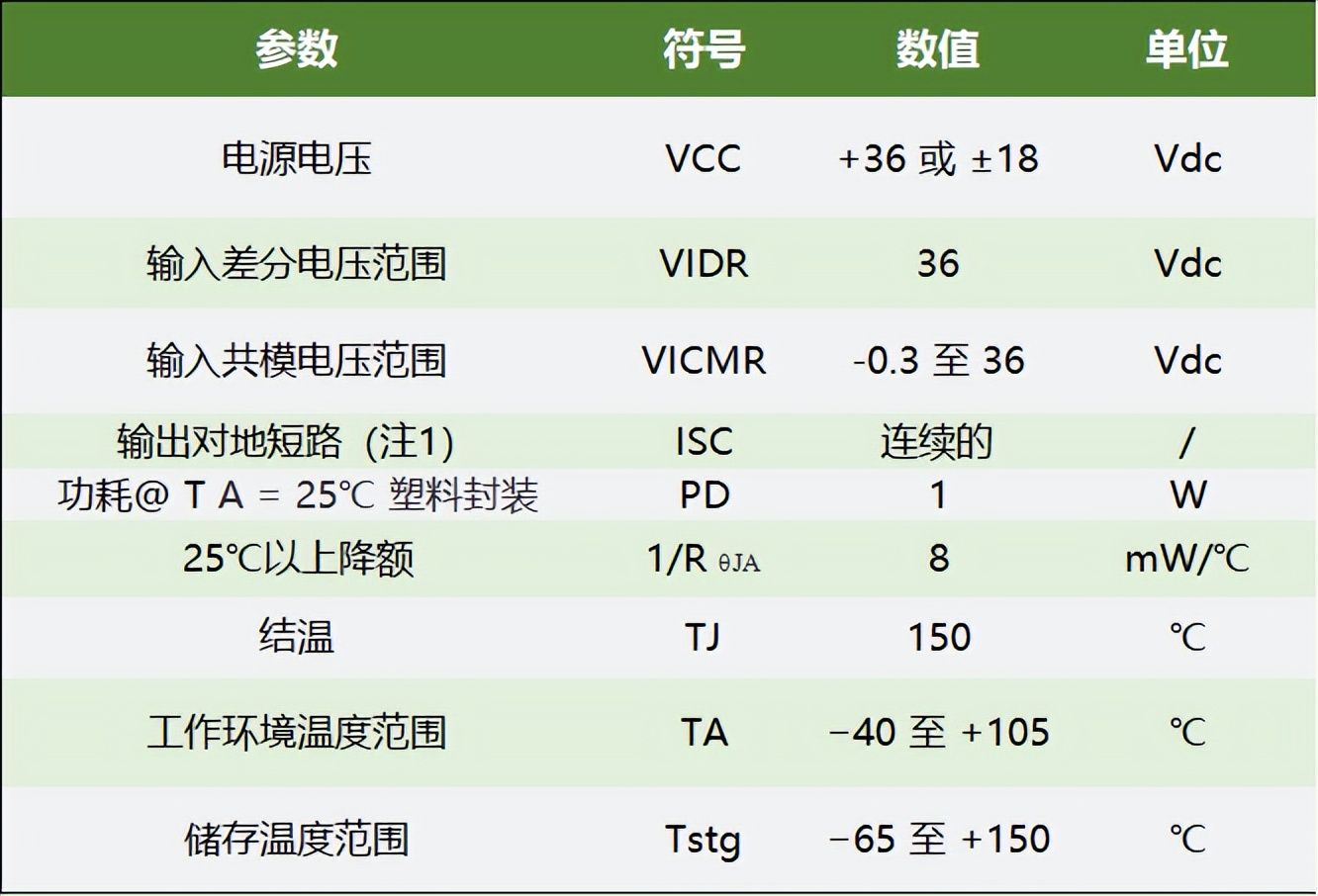

2、最大額定值

• 超過最大額定值中列出的應力可能會損壞器件。如果超過這些限制中的任何一個，則不應假定設備功能，可能會發生損壞并且可能會影響可靠性。

• 最大輸出電流可高達20mA，與V CC的大小無關，對 V CC的輸出短路會導致過熱并最終損壞。

LM2901 特性參數

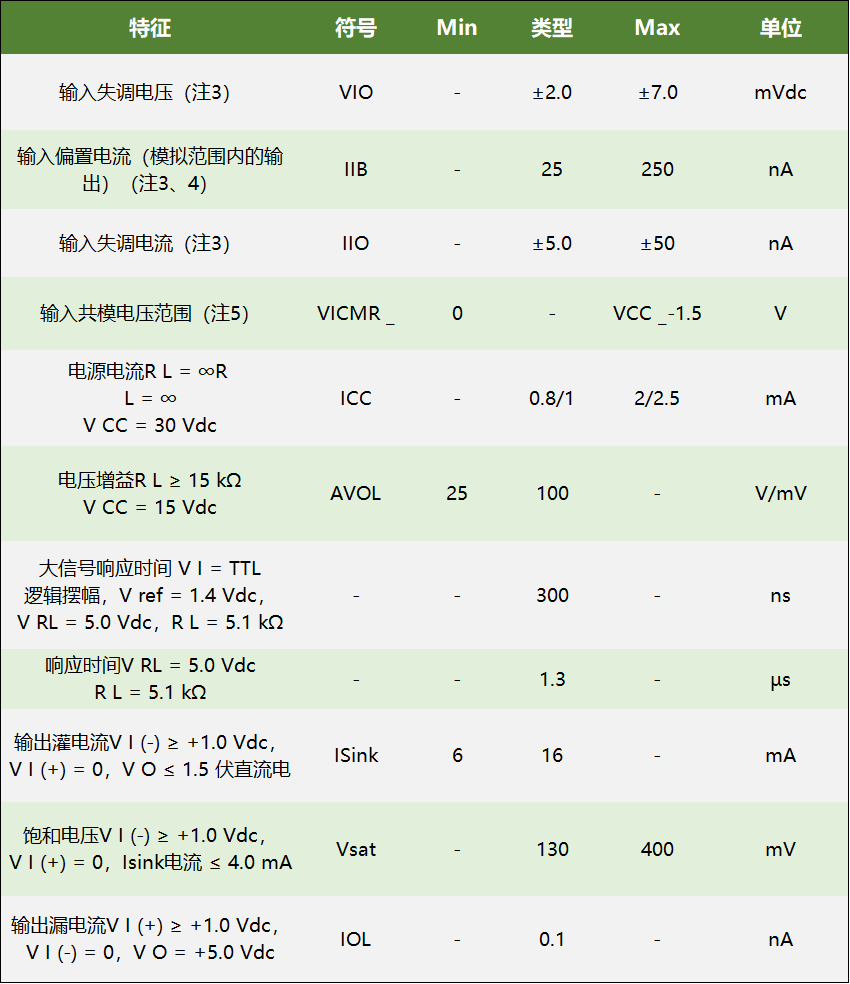

3、電氣特性（V CC = +5.0 Vdc，TA = +25°C，除非另有說明）

    除非另有說明，否則產品參數性能在所列測試條件的電氣特性中指明。如果在不同條件下操作，產品性能可能不會由電氣特性指示。

LM2901 特性參數

• 2、T低= -40°C，T高= +105°

• 3、在輸出開關點，VO = 4 Vdc，R S ≤ 100 Ω 5.0 Vdc ≤ V CC ≤ 30 Vdc，輸入在整個共模范圍內（0 Vdc 至 V CC -1.5 Vdc）。

• 4、由于 PNP 輸入，偏置電流從輸入中流出 此電流實際上是恒定的，與輸出狀態無關。

• 5、輸入電壓的正偏移可能超過電源只要一個輸入電壓保持在共模范圍內，比較器就會提供適當?shù)妮敵鰻顟B(tài)。有關安全操作區域，請參閱最大額定值表。

• 6、指定的響應時間是針對 100 mV 輸入階躍和 0 mV 過驅動。對于較大的信號，典型值為 300 ns。

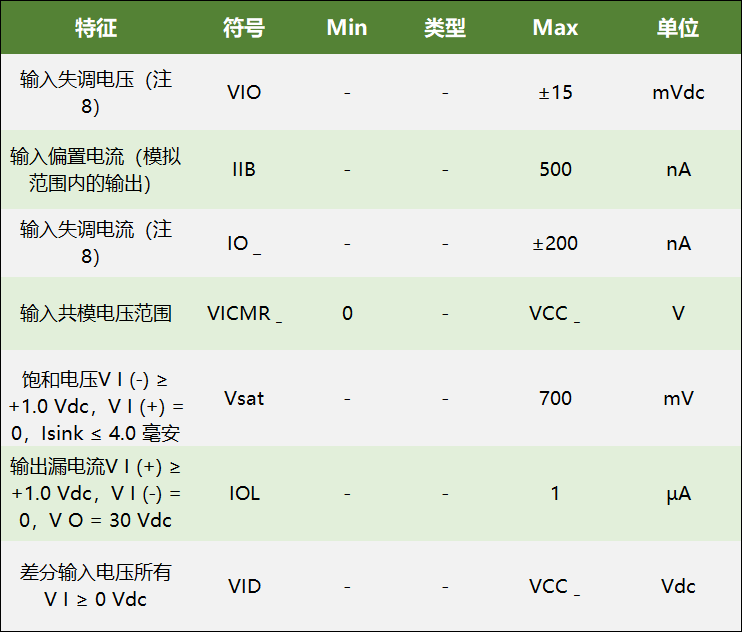

4、性能特點（V CC = +5.0 Vdc，TA = T低至T高[注 7]）

• 7、T低= -40°C, T高= +105℃

• 8、在輸出開關點，V O = 4 Vdc，R S ≤100 Ω 5.0 Vdc ≤ V CC ≤ 30 Vdc，輸入在整個共模范圍內（0 Vdc 至 V CC -1.5 Vdc）。

• 9、由于 PNP 輸入，偏置電流從輸入流出 此電流實際上是恒定的，與輸出狀態無關。




LM2901 特性參數

七、LM2901 比較器電路圖講解

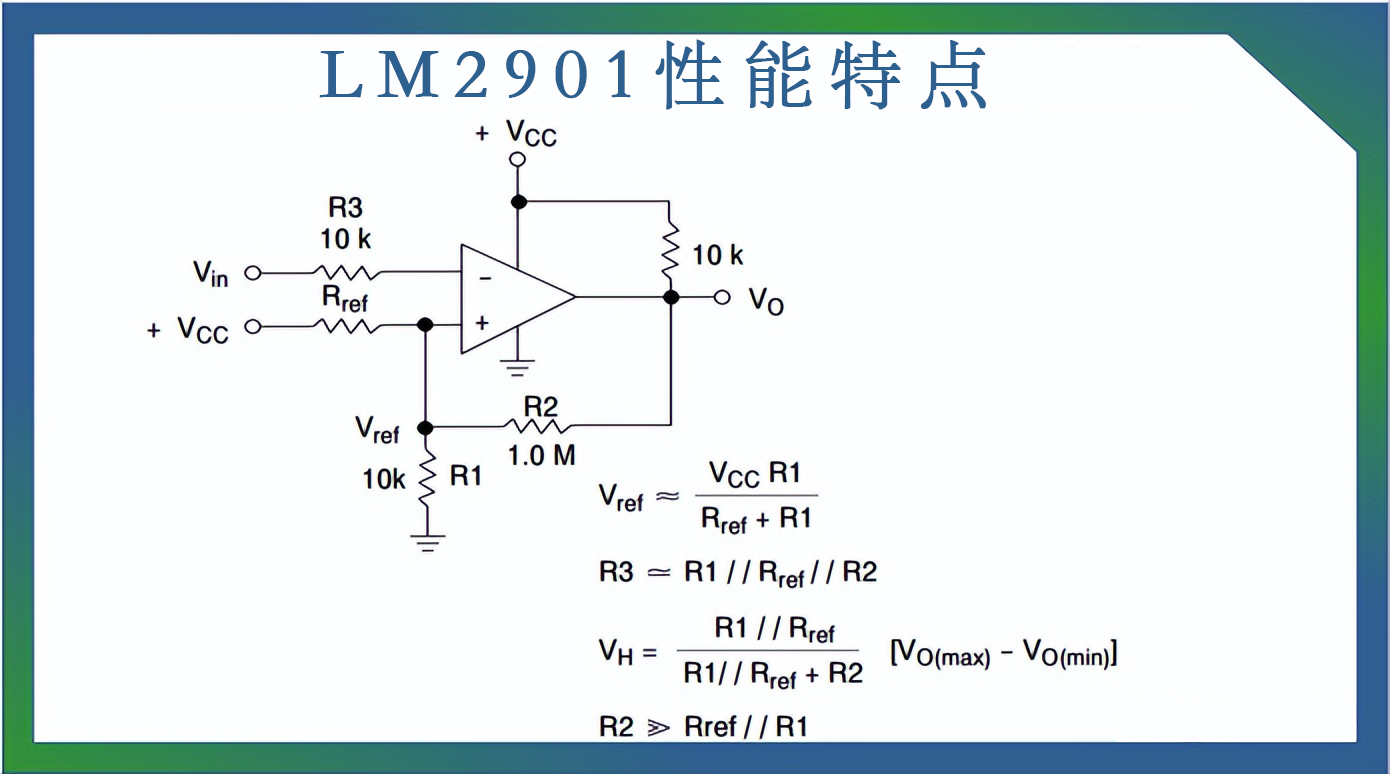

1、具有遲滯的反相比較器

LM2901 比較器電路圖講解

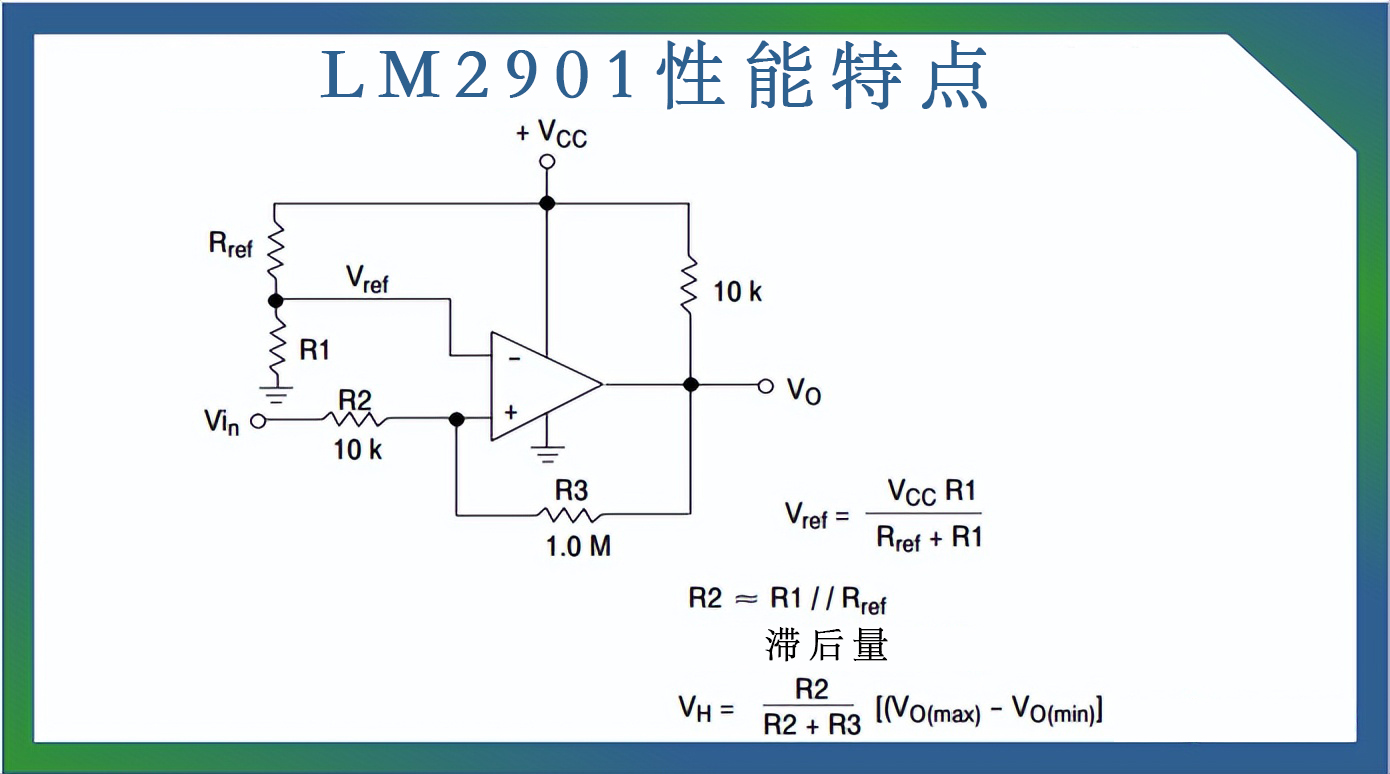

2、具有遲滯的同相比較器

LM2901 比較器電路圖講解

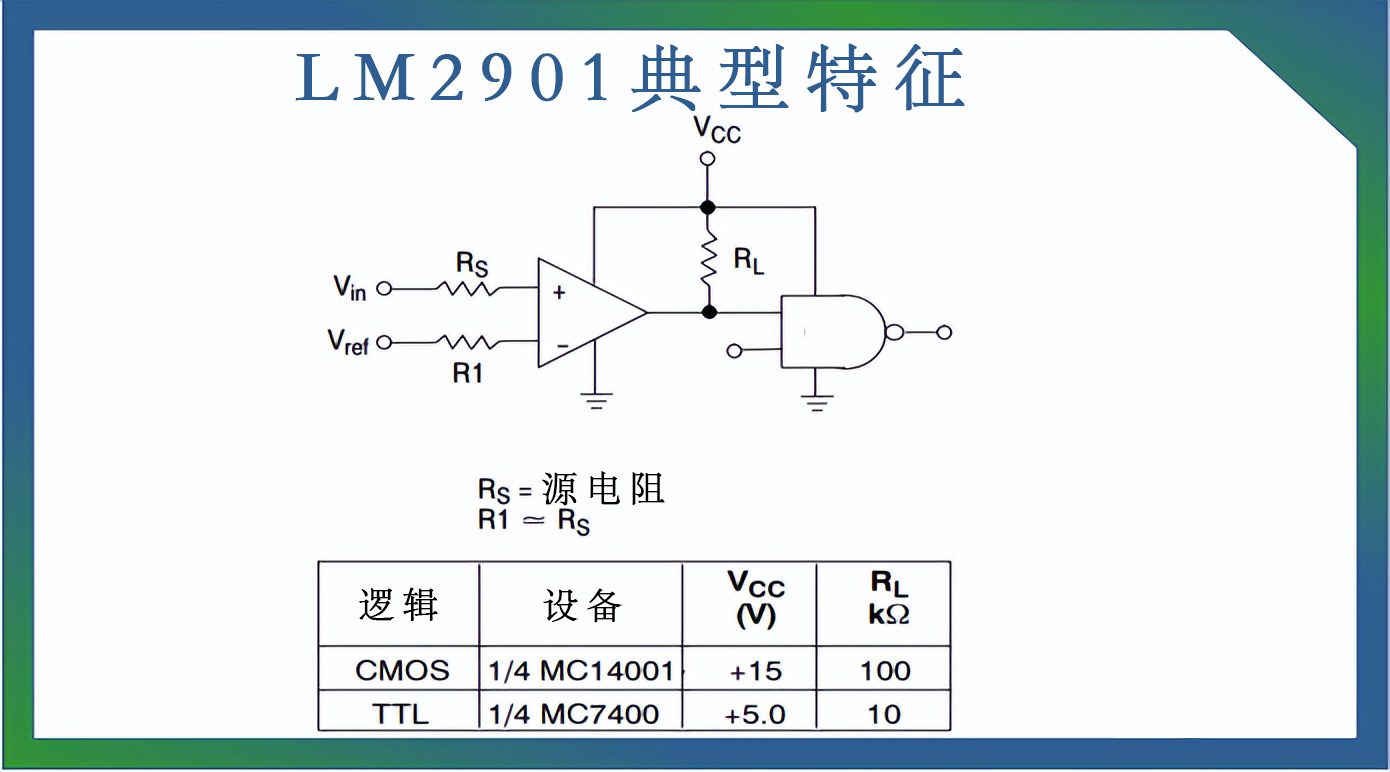

3、驅動邏輯

LM2901 比較器電路圖講解

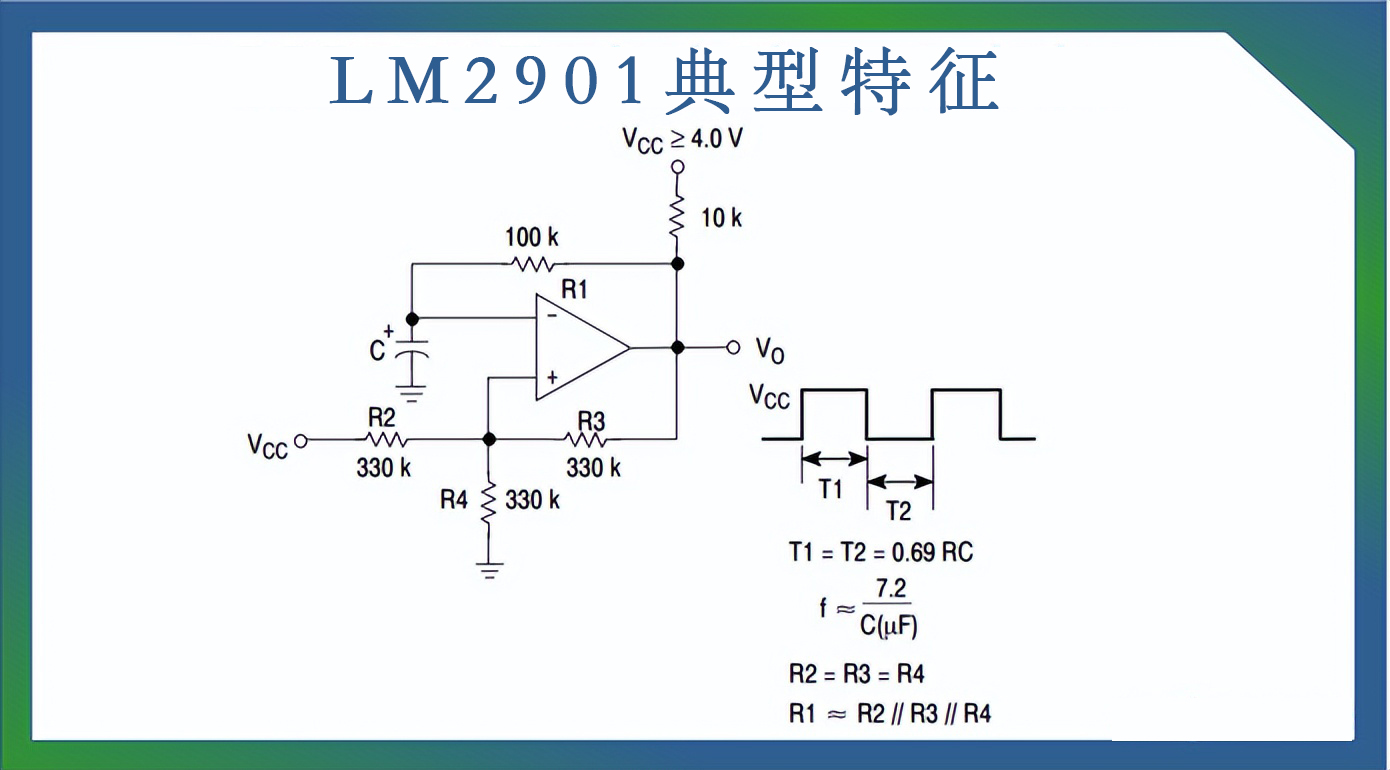

4、方波振蕩器

LM2901 比較器電路圖講解

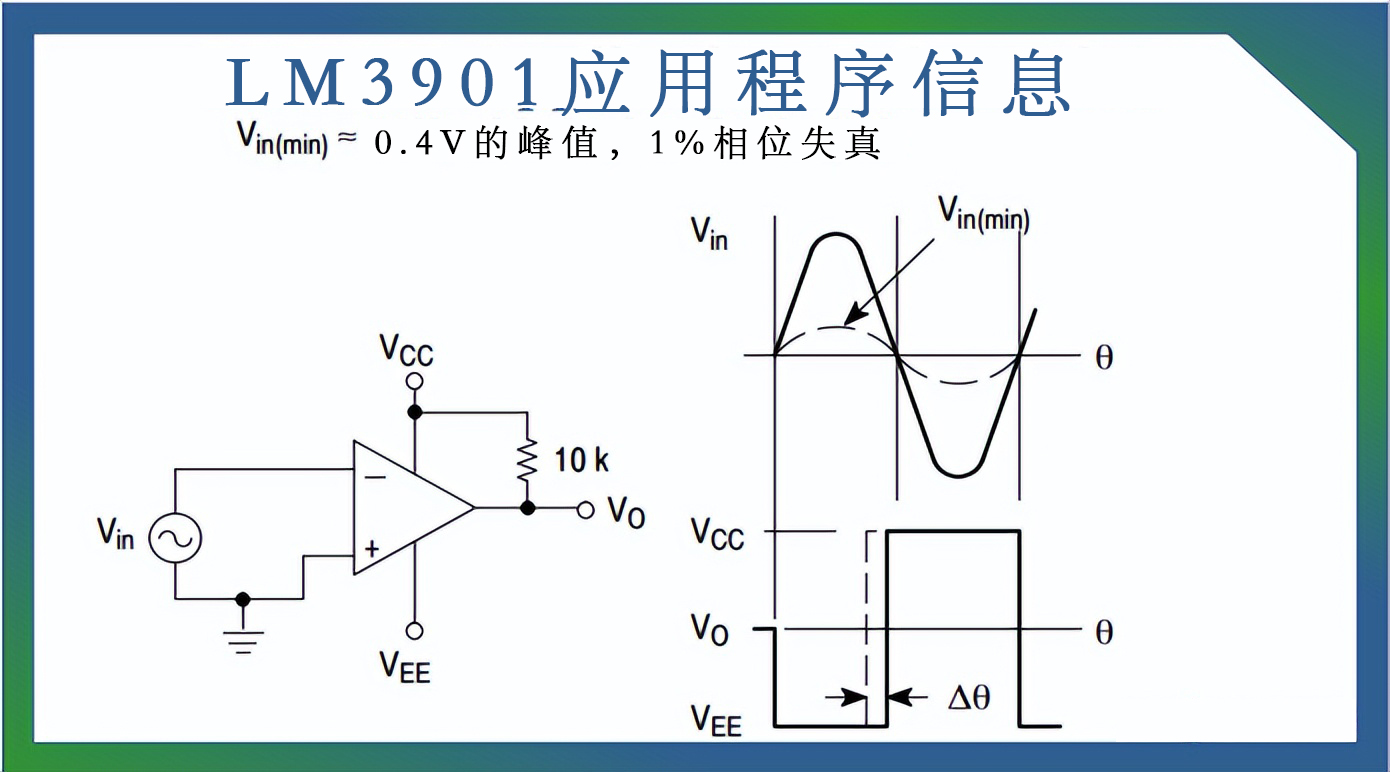

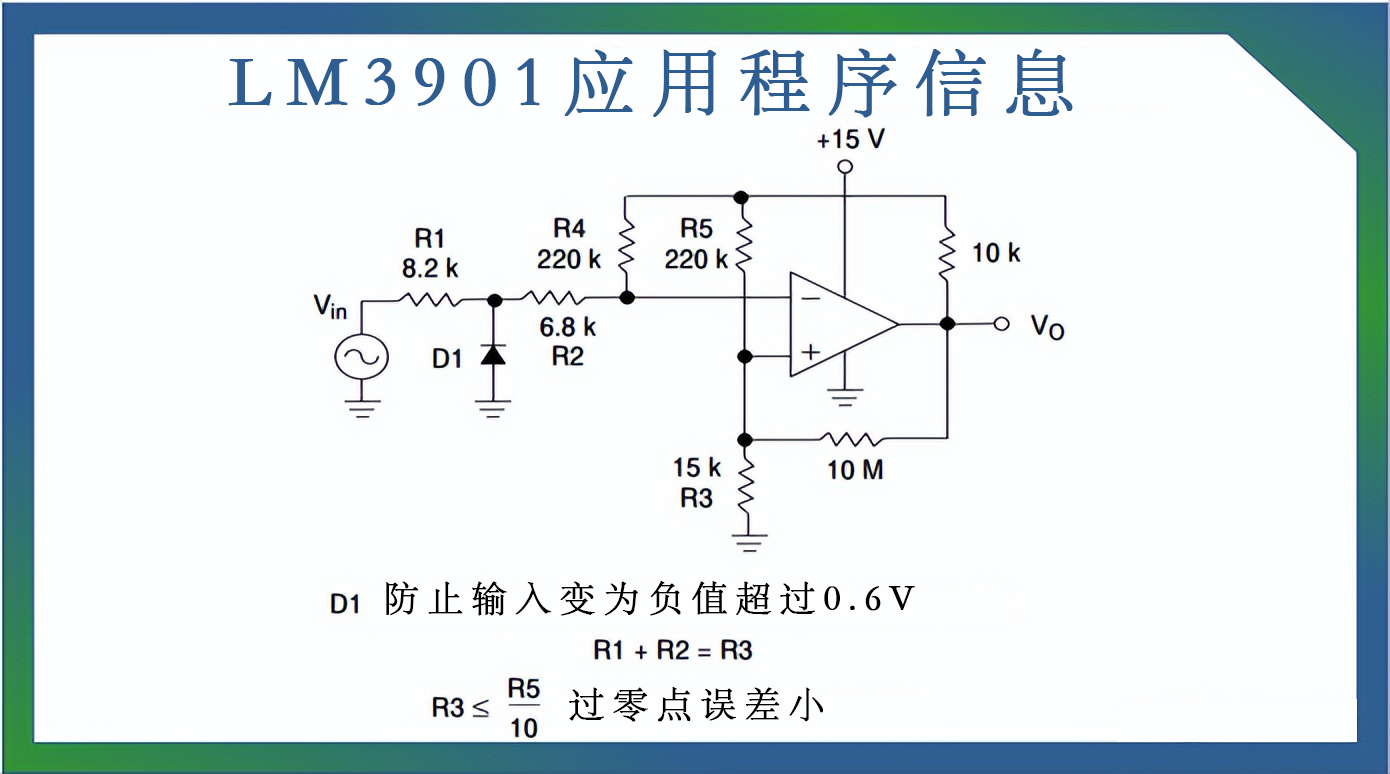

5、過零檢測器（單電源）

LM2901 比較器電路圖講解

6、過零檢測器（分體式電源）

LM過零檢測器（分體式電源）

    以上就是今天的內容，歡迎大家在評論區留言，請各位大佬多多指教。
