TDA2822是意法半導體(ST)開發的雙通道單片功率放大集成電路，通常在袖珍式盒式放音機（WALKMAN）、收錄機和多媒體有源音箱中作音頻放大器。具有電路簡單、音質好、電壓范圍寬等特點，可工作于立體聲以及橋式放大(BTL)的電路形式下。

        TDA2822是ＳＧＳ公司生產的低電壓小功率功放集成功放電路，由于價格極為低廉（幾毛一塊），線路簡單，因此在低檔收錄機以及小音箱中廣泛應用。

        TDA2822采用雙聲道設計，其最大供電電壓為１５Ｖ，最大電流１．５Ａ，最小輸入電阻１００ＫΩ，當輸入電壓為９Ｖ，輸出為４Ω時，頻率為１ＫＨＺ時，輸出功率為１．７Ｗ／聲道。

        TDA2822可以當MP3，隨身式的VCD（DVD），收音機，單放機的功率放大器。本文將TDA2822做成單聲道的和立體聲的電路圖分別介紹如下：

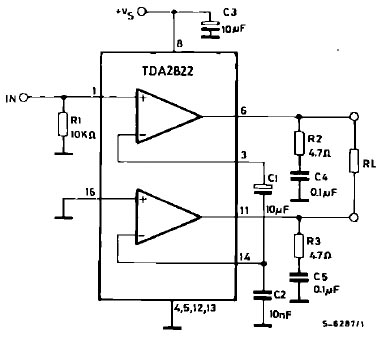

TDA2822單聲道功放

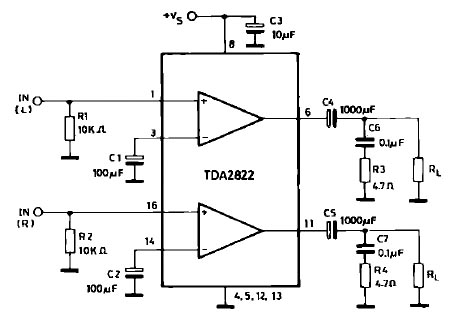

TDA2822雙聲道功放
