ICL7660中文資料管腳圖——ICL7660高效率直流電源轉換器

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-11-21

ICL7660中文資料 管腳圖

ICL7660是Maxim公司采用CMOS工藝生產的小功率直流電源轉換器,也稱DC/DC電源轉換器。

特性

ICL7660的靜態電流典型值為170μA,輸入電壓范圍為1.5-10V(ICL7660A最高為12V),工作頻率為10 kHz,外圍元件只需兩只10μF的小體積電容。ICL7660空載效率高達99%以上,負載效率在95%以上。輸出電流10~20mA。

ICL7660提供DIP、SO,μMAX, TO-99等封裝形式。ICL7660中文資料管腳圖,內部電路與引腳功能如下:

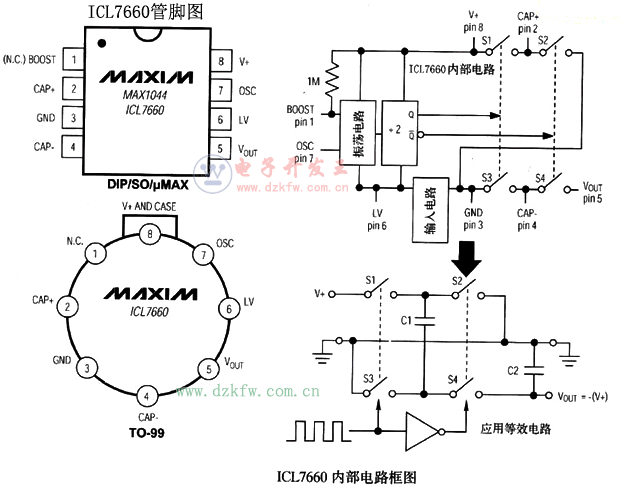

ICL7660中文資料管腳圖,ICL7660內部結構圖

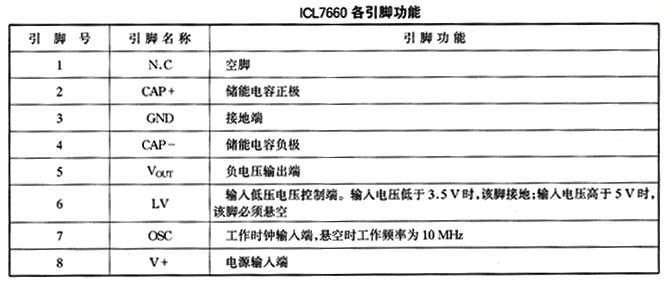

ICL7660引腳功能列表

應用電路

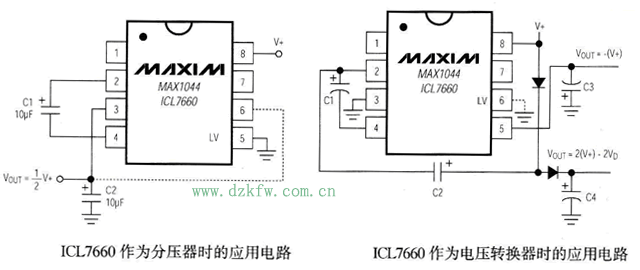

ICL7660應用電路

ICL7660主要應用在需要從十5V邏輯電源產生一5V電源的設備中,如數據采集、手持式儀表(PDA、掌上電腦)、運算放大器電源、便攜式電話等。

ICL7660有兩種工作模式:轉換器、分壓器。作為轉換器時,該器件可將1 .5一10 V范圍內的輸人電壓轉換為相應的負電壓;在分壓模式下工作時,它將輸入電壓一分為二。

ICL7660高效率直流電源轉換器



結合ICL7660內部電路和應用電路可以看出:在ICL7660工作周期的前半個周期,內部的電子開關Sl和S3閉合,S2和S4斷開,2,4腳之間所外接的電容C1兩端的電壓由輸人電壓充電到VINo在接下來的后半個周期,S1和S3斷開,S2和S4閉合。在電路電阻非常小的情況下,就會由C1放電在4腳,5腳外接的電容C2上,在C2兩端形成一VIN.

ICL7660的可替換型號:TC7662ACPA;MAX1044;5G7660
