雙極型半導體三極管的結構示意圖如圖所示。它有兩種類型：NPN型和PNP型。中間部分稱為基區，相連電極稱為基極，用B或b表示（Base）；
    一側稱為發射區，相連電極稱為發射極，用E或e表示（Emitter）；
    另一側稱為集電區和集電極，用C或c表示（Collector）。
    E－B間的PN結稱為發射結（Je），
    C－B間的PN結稱為集電結（Jc）。

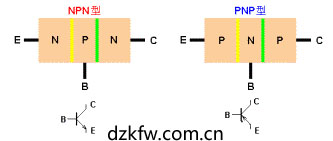

圖 兩種極性的雙極型三極管     雙極型三極管的符號在圖的下方給出，發射極的箭頭代表發射極電流的實際方向。從外表上看兩個N區(或兩個P區)是對稱的，實際上發射區的摻雜濃度大，集電區摻雜濃度低，且集電結面積大�；鶇^(qū)要制造得很薄，其厚度一般在幾個微米至幾十個微米。
