會員注冊普通型激光二極管主要由散熱器、激光器芯片(激光二極管管芯)和光敏二極管構成。其散熱器主要為激光器在工作時由于振蕩而產生的熱量散發而安裝。光敏二極管主要用于接收激光器發出的光，用于監測激光器光輸出的變化，并將這一變化反饋到激光發射功率自動控制電路，去驅動激光器的驅動電流，使輸出的光功率保持恒定。

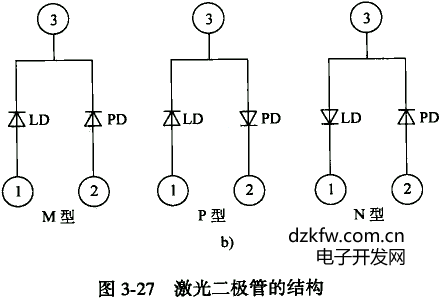

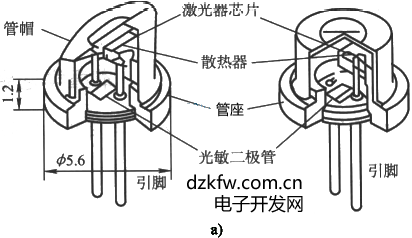

普通型激光二極管的封裝形式有M、P、N三種，如圖3-27所示。圖3-27a為其結構，圖3—27b中LD表示激光二極管、PD表示光敏二極管，1、2、3表示它們的引腳。
激光二極管的結構
