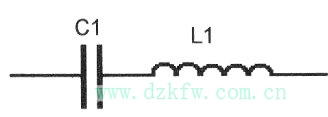

LC串聯諧振電路是一種常見串聯電路，廣泛應用于選頻、吸收等電路中，必須加以掌握。如下圖所示是LC串聯諧振電路，由電容C1和電感L1串聯而成。

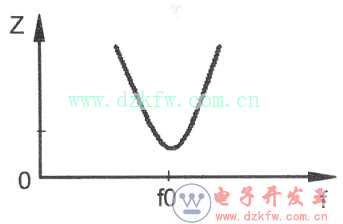

     LC串聯諧振電路特性比較復雜，在眾多的特性中首先需要掌握它的阻抗特性，如下圖所示是LC串聯諧振電路阻抗特性曲線。

　　1．諧振時阻抗特性理解方法LC串聯諧振電路工作原理分析需要分成三個頻點、頻段進行，即諧振時、輸入信號頻率高于諧振頻率和輸入信號頻率低于諧振頻率。

　　當輸入信號頻率等于諧振頻率時，電路發生諧振，LC串聯諧振電路的阻抗處于最小狀態，且可等效一只純電阻，此時流過整個諧振電路的信號電流最大。電路中分析中，這一點最為重要。

　　2．電路失諧時阻抗特性理解方法當輸入信號頻率高于或低于諧振頻率時，LC串聯電路處于失諧狀態，電路阻抗都比諧振時大。

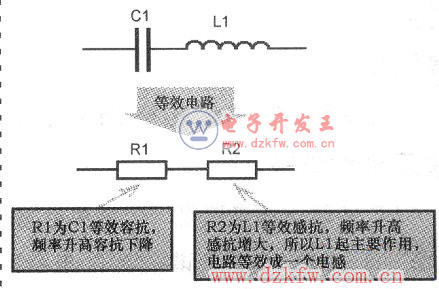

　　如上圖所示是LC串聯諧振電路工作在高于諧振頻率段時的等效電路示意圖。由于頻率高于諧振頻率，Cl的容抗較小，L1的感抗較大，根據串聯電路特性可知，感抗在串聯電路中起主要作用，所以整個LC串聯諧振電路等效成一個電感。

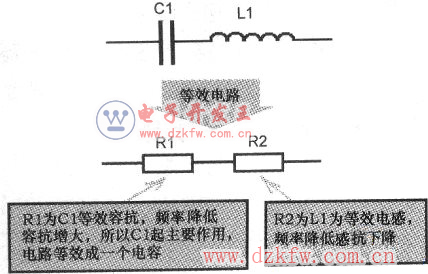

　　如上圖所示是LC串聯諧振電路工作在低于諧振頻率段時的等效電路示意圖。由于頻率低于諧振頻率，L1的感抗較小，C1的容抗較大，容抗在串聯電路中起主要作用，所以整個LC串聯諧振電路等效成一個電容。
