汽車電路保護裝置有哪些

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-10-15

汽車電路中都設有保護裝置,當線路因負荷超載、短路故障而電流過大時,保護裝置自動斷開電源電路,以防止線路或用電設備燒壞。


(1)熔斷器
熔斷器的保護元件是熔絲,串聯在其所保護的電路中。當通過熔絲的電流超過其規定值時,熔絲發熱熔斷,從而保護了線路用電設備不被燒壞。

熔斷器的熔絲固定在可插式塑料片上或封裝在玻璃管中。通常將熔斷器集中安裝在一個盒中,并稱之為熔斷器盒或電源盒,如圖9-1所示。各熔斷器都編號排列,有的還在熔斷器上涂以不同的顏色,以便于檢修時識別。

汽車電路保護裝置,熔斷器盒子

圖9-1 熔斷器盒
1-熔斷器盒 2-熔斷器 3-易熔線



(2)易熔線

易熔線比熔絲粗一些,被保護的線路其工作電流往往較大,通常連接在電源線路和通過電流較大的線路上。


(3)斷路器
斷路器起保護作用的主要元件是雙金屬片和觸點,有自恢復式和按壓恢復式兩種。
如圖9-2所示為自恢復式斷路器的工作過程。當被保護線路中的電流超過規定值時,雙金屬片受熱彎曲而使觸點張開而切斷電路。電路斷電后,雙金屬片因無電流通過而逐漸冷卻伸直,觸點又重新閉合,接通電路。如果線路電流過大的原因未及時排除,自恢復式斷路器就會使電路時而接通,時而切斷,以限制通過線路的電流,起到了線路過載保護的作用。


自恢復式斷路器結構圖

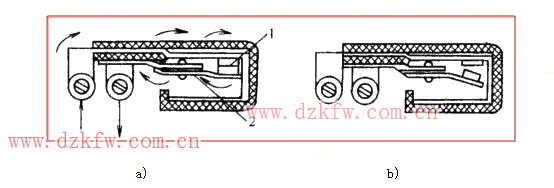

圖9-2 自恢復式斷路器
a)觸點閉合通路 b)觸點張開斷路
1-觸點 2-雙金屬片
a) b)

如圖9-3所示為按壓恢復式斷路器的工作過程。當被保護線路中的電流超過規定值時,雙金屬片受熱向上彎曲,使雙金屬片兩端的觸點張開而切斷電路。向上彎曲的雙金屬片冷卻后不能自行恢復原形,若要重新接通電路,必須按下按鈕才能使雙金屬片復位。

汽車按壓恢復式斷路器結構圖

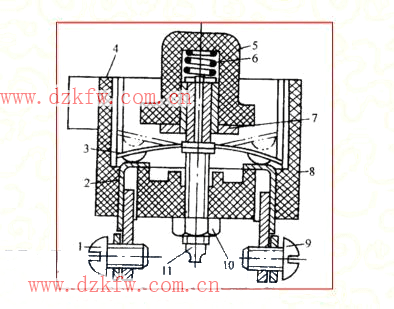

圖9-3 按壓恢復式斷路器
1、9-接線柱 2、8-觸點 3-雙金屬片 4-外殼 5-按鈕 6-彈簧 7-墊圈 10-鎖緊螺母 11-調整螺釘

這種斷路器的限定電流是可調的,需要調整時,松開緊固螺母,旋動調整螺釘,改變雙金屬片的撓度即可。
