會員注冊下面以發動機組控制系統為例，介紹如何編輯和使用多重背景數據塊。
例 發動機組控制系統設計——使用多重背景
設某發動機組由1臺汽油發動機和1臺柴油發動機組成，現要求用plc控制發動機組，使各臺發動機的轉速穩定在設定的速度上，并控制散熱風扇的啟動和延時關閉。每臺發動機均設置一個啟動按鈕和一個停止按鈕。
項目的編程步驟如下：
（1）創建S7項目。使用菜單“文件”à“新建工程”向導創建發動機組 控制系統的S7項目，并命名為“多重背景”。CPU選擇CPU 315- 2DP，項目包含組織塊OB1。
（2）硬件配置。在“多重背景”項目內打開“SIMATIC 300（1）”文件夾，打開硬件配置窗口，并按圖1完成硬件配置。

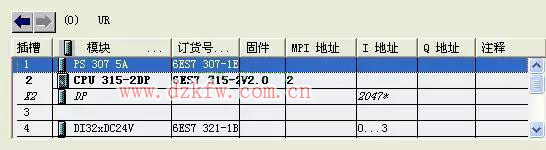

圖1 硬件配置

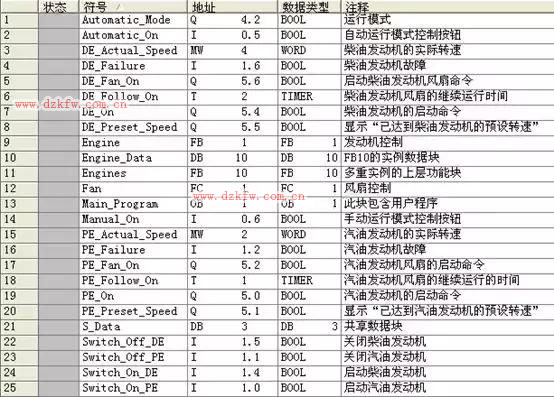

（3）編輯如圖2所示的符號表。

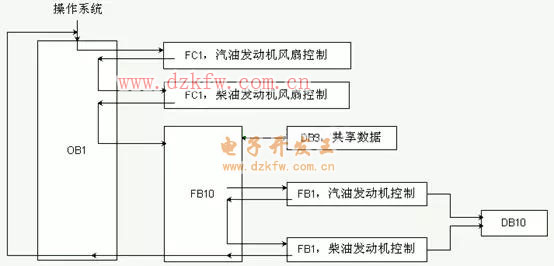

（4） 規劃程序結構。程序結構規劃如圖3所示。FB10為上層功能塊，它 把FB1作為其“局部實例”，通過二次調用本地實例，分別實現對汽 油機和柴油機的控制。這種調用不占用數據塊DB1和DB2，它將每次調用（對于每個調用實例）的數據存儲到體系的上層功能塊FB10的背景數據塊DB10中。
（5）編輯功能（FC）。FC1用來實現發動機（汽油機或柴油機）的風扇控制，按照控制要求，當發動機啟動時，風扇應立即啟動；當發動機停止后，風扇應延時關閉。因此FC1需要一個發動機啟動信號、一個風扇控制信號和一個延時定時器。
1） 定義局部變量聲明表。局部變量聲明表如表1所示，表中包含3個變量，兩個IN變量，1個OUT變量。

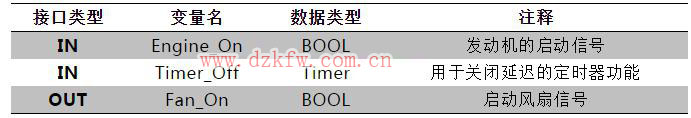

表1 變量聲明表
2） 編輯FC1的控制程序。FC1所實現的控制要求：發動機啟動時風扇啟動，當發動機再次關閉后，風扇繼續運行4s，然后停止。定時器采用斷電延時定時器，控制程序如圖4所示。

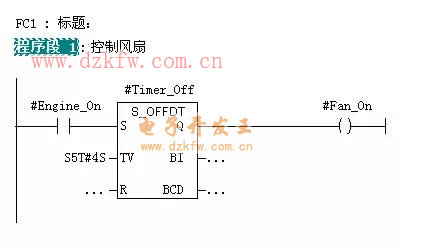

圖4 FC1控制程序
（6）編輯共享數據塊。共享數據塊DB3可為FB10保存發動機（汽油機和柴油機）的實際轉速，當發動機轉速都達到預設速度時，還可以保存該狀態的標志數據。DB3的數據如圖5所示。
（7） 編輯功能塊（FB）。在該系統的程序結構內，有2個功能塊：FB1和FB10。FB1為底層功能塊，所以應首先創建并編輯；FB10為上層功能塊，可以調用FB1。

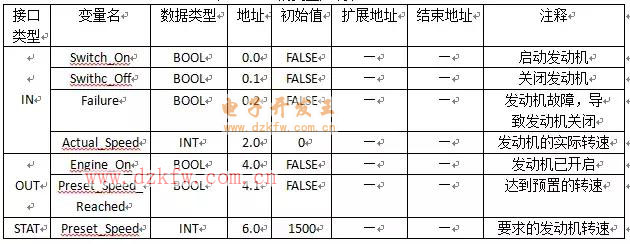

1） 編輯底層功能塊FB1。在項目內創建FB1，符號名“Engine”。定義功能塊FB1的變量聲明表如表2所示。
FB1主要實現發動機的啟停控制及速度監視功能，其控制程序如圖6所示。

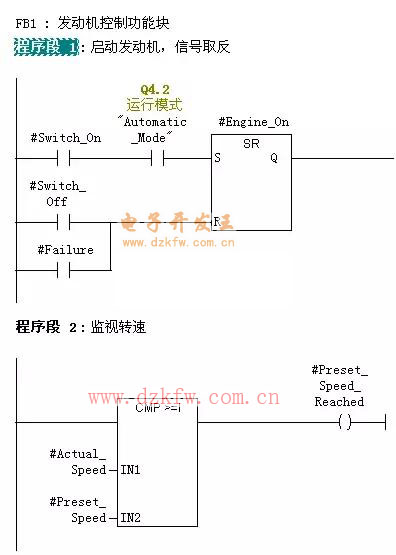

圖6 FB1程序

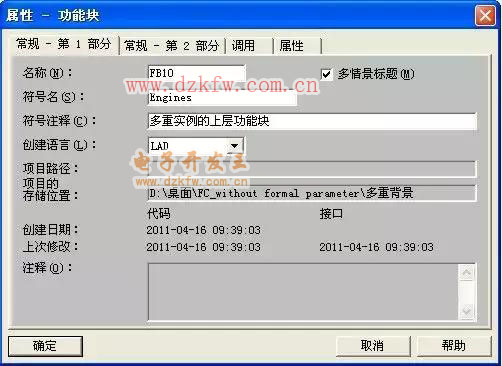

2） 編輯上層功能塊FB10。在項目內創建FB10，符號名“Engines”。在FB10的屬性對話框內激活“多情景標題”選項，如圖7所示。

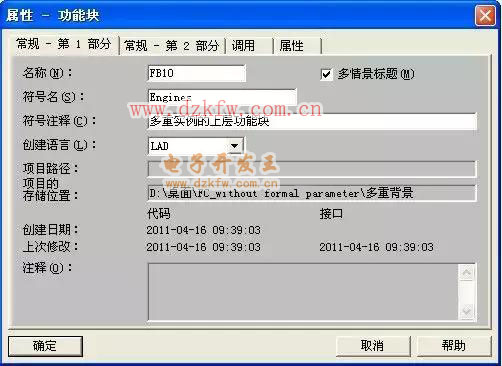

圖7 將FB10設置成使用多重背景的功能塊

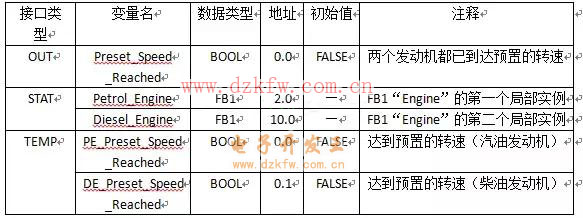

要將FB1作為FB10的一個“局部背景”調用，需要在FB10的變量聲明表中為FB1的調用聲明不同名稱的靜態變量，數據類型為FB1（或使用符號名“Engine”），如表3所示。
表3 FB10的變量聲明表

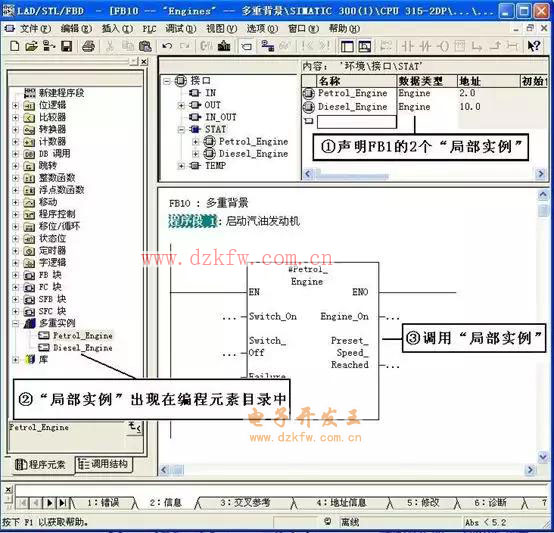

在變量聲明表內完成FB1類型的局部實例：“Petrol_Engine”和“Diesel_Engine”的聲明以后，在程序元素目錄的“多重實例”目錄中就會出現所聲明的多重實例，如圖8所示。接下來可在FB10的代碼區，調用FB1的“局部實例”。

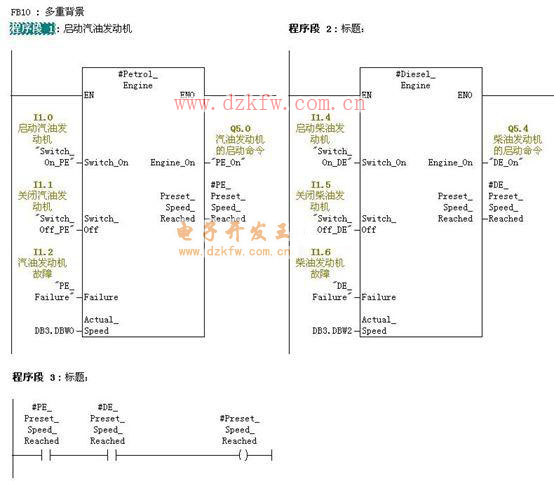

編寫功能塊FB10的控制程序如圖9所示。調用FB1局部實例時，不再使用獨立的背景數據塊，FB1的實例數據位于FB10的實例數據塊DB10中。發動機的實際轉速可直接從共享數據塊中得到，如DB3.DW0（符號地址為“S_Data”.PE_Actual_Speed）。
圖9 FB10的控制程序
（8） 生成多重背景數據塊DB10。在項目內創建一個與FB10相關聯的多重背景數據塊DB10，符號名“Engine_Data”。如圖10所示。

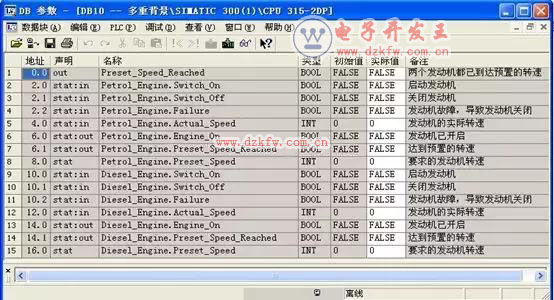

圖10 DB10的數據結構
（9） 在OB1中調用功能（FC）及上層功能塊（FB）。OB1控制程序如圖11所示，“程序段4”中調用了FB10。

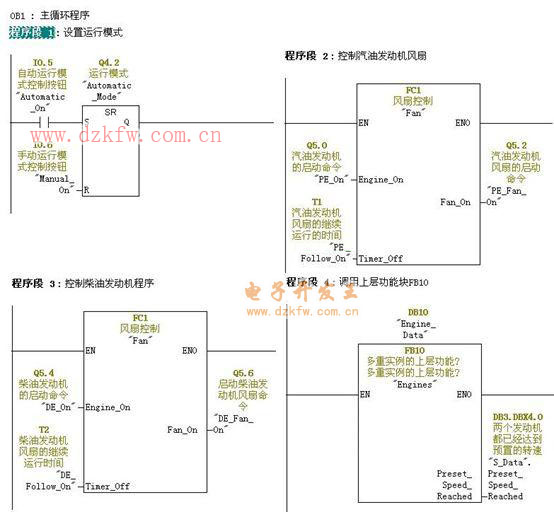

圖11 OB1控制程序
使用多重背景時應注意以下問題：
（1） 首先應生成需要我次調用的功能塊（如例中的FB1）。
（2） 管理多重背景的功能塊（如例中的FB10）必須設置為有多重背景功能。
（3） 在管理多重背景的功能塊的變量聲明表中，為被調用的功能塊的每一次調用定義一個靜態（STAT）變量，以被調用的功能塊的名稱（如FB1）作為靜態變量的數據類型。
（4） 必須有一個背景數據塊（如DB10）分配給管理多重背景的功能塊。背景數據塊中的數據是自動生成的。
（5） 多重背景只能聲明為靜態變量（聲明類型為“STAT”）。
