PLC控制變頻器驅動電動機正反轉的電路、程序及參數設置
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2017-12-11
1.plc與變頻器的硬件連接線路圖

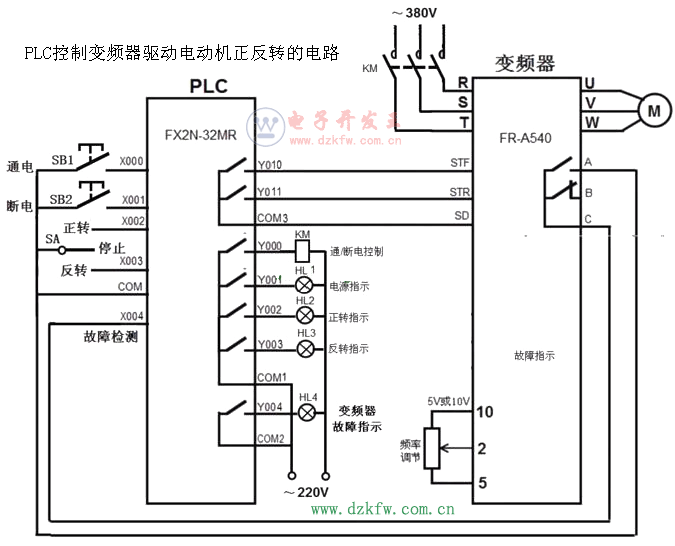

PLC以開關量方式控制變頻器驅動電動機正反轉的線路圖如下圖所示。

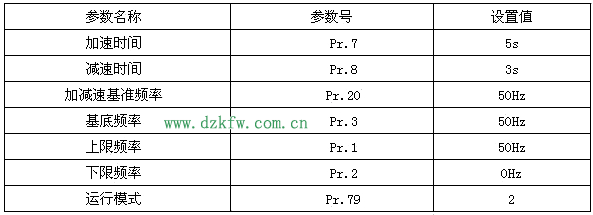

在使用PLC控制變頻器時，需要對變頻器進行有關參數設置，具體見下表。

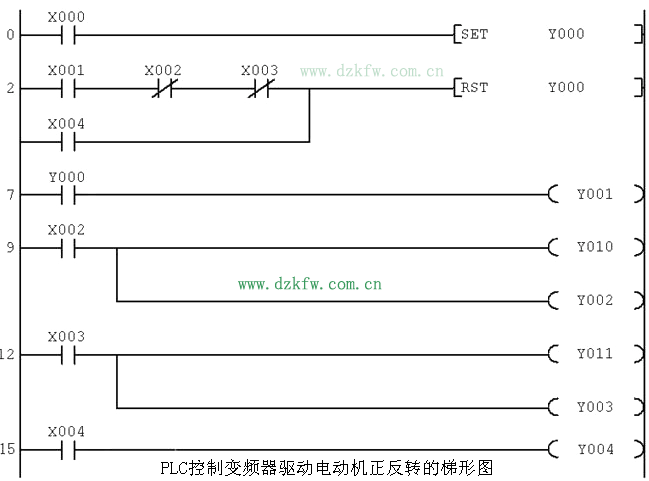

變頻器有關參數設置好后，還要用編程軟件編寫相應的PLC控制程序并下載給PLC。PLC控制變頻器驅動電動機正反轉的PLC程序如下圖所示。
PLC以開關量方式控制變頻器驅動電動機正反轉的線路圖如下圖所示。
在使用PLC控制變頻器時，需要對變頻器進行有關參數設置，具體見下表。
變頻器有關參數設置好后，還要用編程軟件編寫相應的PLC控制程序并下載給PLC。PLC控制變頻器驅動電動機正反轉的PLC程序如下圖所示。
Tags：PLC梯形圖,電動機正反轉
