多圖細講,模擬量模塊與變送器的接線圖說明

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2024/9/21
之前的推文介紹了PLC與PNP和NPN這兩型號傳感器的接線,不少朋友以為模擬量模塊的接線也是如此簡單,今天就給大家詳細說一說傳感器與模擬量接線及相關知識,希望此文,能彌補你對這方面的不足(彌:MI,第二聲,有人已經讀錯六十年了.....(*/ω\*)   )。
幾個基本知識點:
1、不論西門子,三菱還是歐姆龍,一般來講,其模擬量類型的模塊分:普通模擬量、RTD和TC三種模塊,今天只說普通模擬量模塊。
2、普通模擬量模塊作用:采集標準電流和電壓信號。
標準電流信號包括:0-20mA、4-20mA
標準電壓信號包括:0-5V、0-10V,+/-5V、+/-10V,前兩種信號較為常見。
3、信號是來自于變送器。

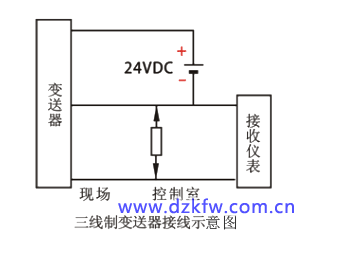

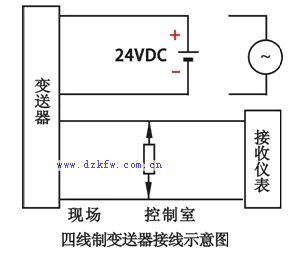

4、變送器與模擬量模塊之間的信號如何傳輸:通過四線制、三線制及兩線制的接線:
這三幅圖,看似略懂,可實際接線還是一頭蒙,為什么,因?yàn)闆](méi)有實際的接線圖,如果是按下面這些接線,估計就清晰了:

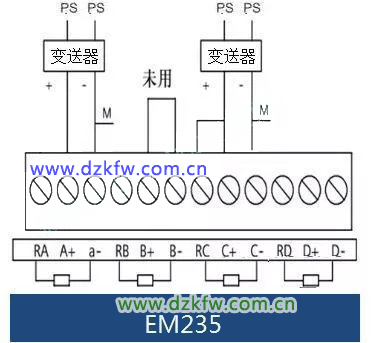

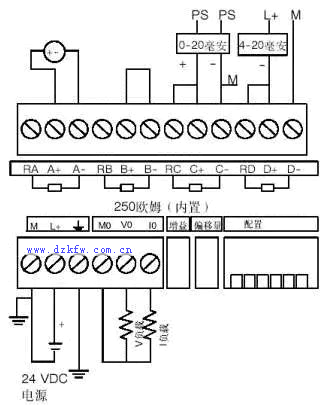

1西門子,EM235 官網手冊圖: 四線制:左端為變送器電壓輸出,右端為變送器電流輸出,PS為變送器外接電源(不一定和PLC電源一至,所以不用L+,M,這里的L+,M多指直流24V)。

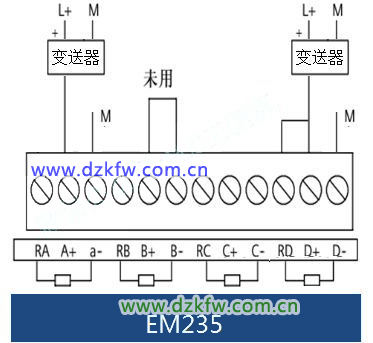

線制:左端為變送器電壓輸出,右端為變送器電流輸出

兩線制:左端為調壓源電壓輸出,右端為變送器電流輸出

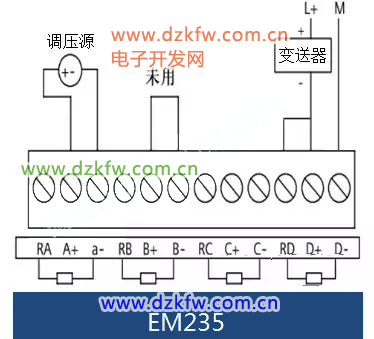

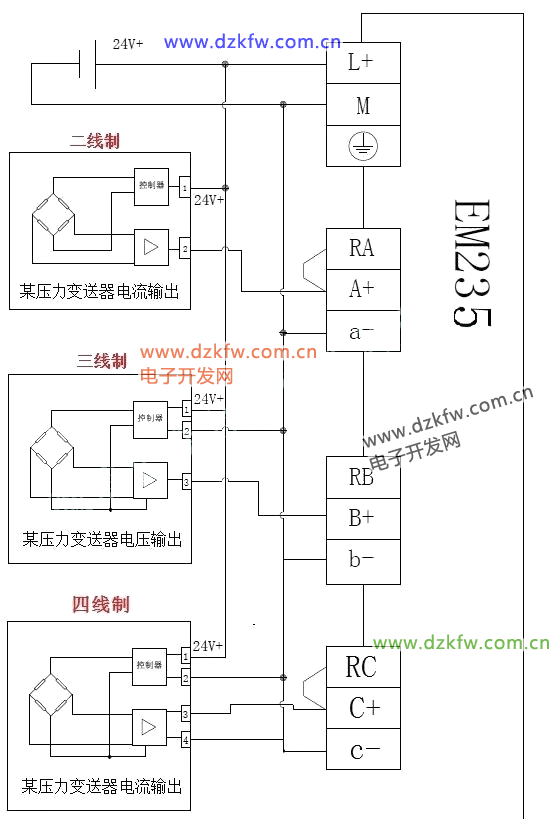

這里,給大伙舉個例子:

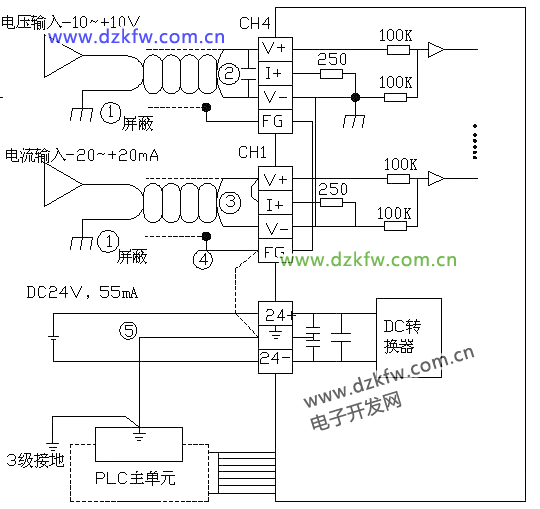

2三菱,F(xiàn)X3U-4AD 官網上的手冊是這樣的接線:
看懂了么?不懂就繼續往下看

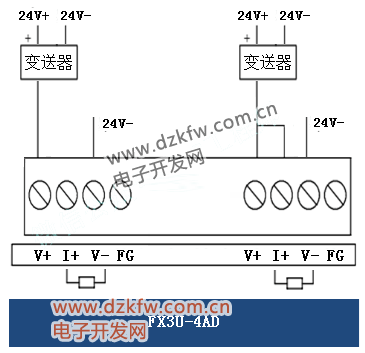

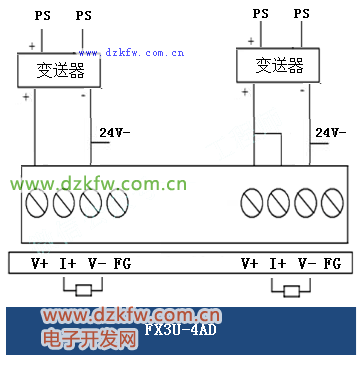

四線制:左端為變送器電壓輸出,右端為變送器電流輸出

線制:左端為變送器電壓輸出,右端為變送器電流輸出

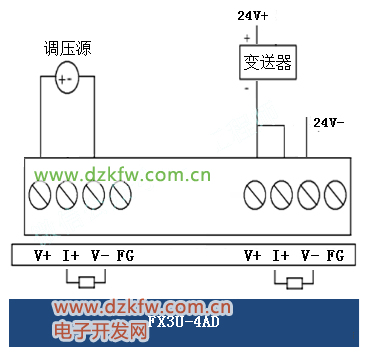

兩線制:左端為調壓源電壓輸出,右端為變送器電流輸出

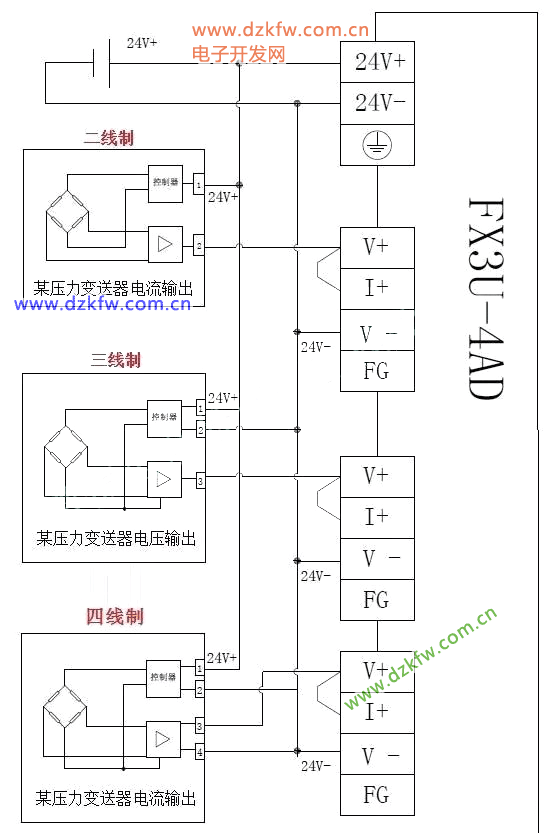

這里, FG為專用接地端,也給大伙舉個例子:
小結
如果你認真看到這里你會發現幾個有意思的事情:
1、西門子的模塊與三菱的模塊有相似的地方,例如西門子的A+ A- RA 與三菱的V+ V- I+對應,RA與A+之間串電阻,I+與V+之間也是串電阻。
2、模塊凡是接受電流信號,會看到有端子串接,例如,西門子的A+與RA,三菱的V+與I+串接起來的,為什么要串接,因?yàn)槟馨?50Ω的電阻接起來,拿三菱的來說,電流信號 → I+-V+(電阻一端), I-(電阻另一端) → 24V-,這樣的話,就相當于電流信號流進電阻,根據歐姆定律,U=I*R(0~20MA*250Ω=0~5V),因此,相當于在模塊的V+與V-兩端產生一個電壓,加到兩個100K電阻兩端!這表明了,模擬量模塊最終其實處理的是電壓信號。


然而很多人會忘記串這根線,就導致電流信號處理會出問題,而且這樣串接確實很麻煩,可能西門子的硬件工程師注意到這個問題了,所以進行了改進,當然,這是猜的(別的不說,只舉例S7-200Smart 的模擬量模塊):

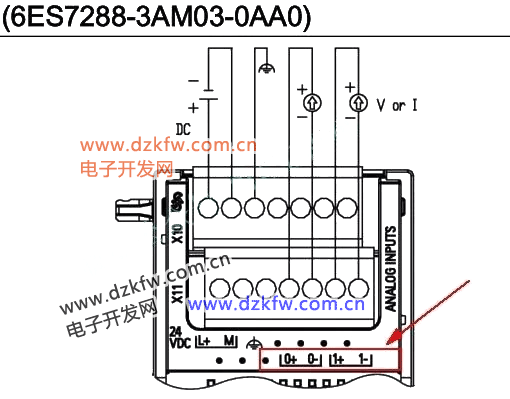

3EM AM03官網上的手冊是這樣的接線:
看紅色方框,接線端沒有別的符號,只有序號的一正一負了。

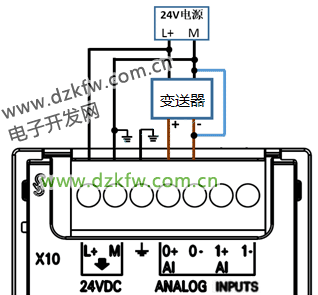

四線制:電壓/電流四線制接線,別鉆 為什么電源不寫PS的 牛角尖~

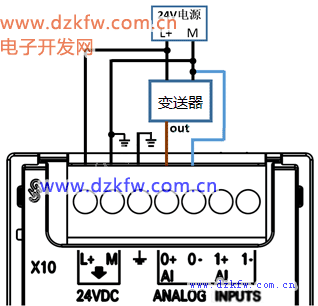

線制:左端為變送器電壓輸出,右端為變送器電流輸出

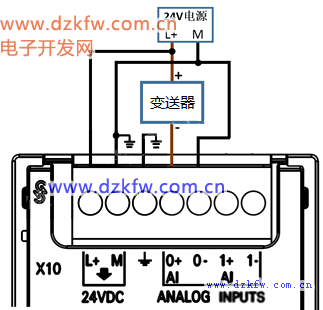

兩線制:左端為調壓源電壓輸出,右端為變送器電流輸出

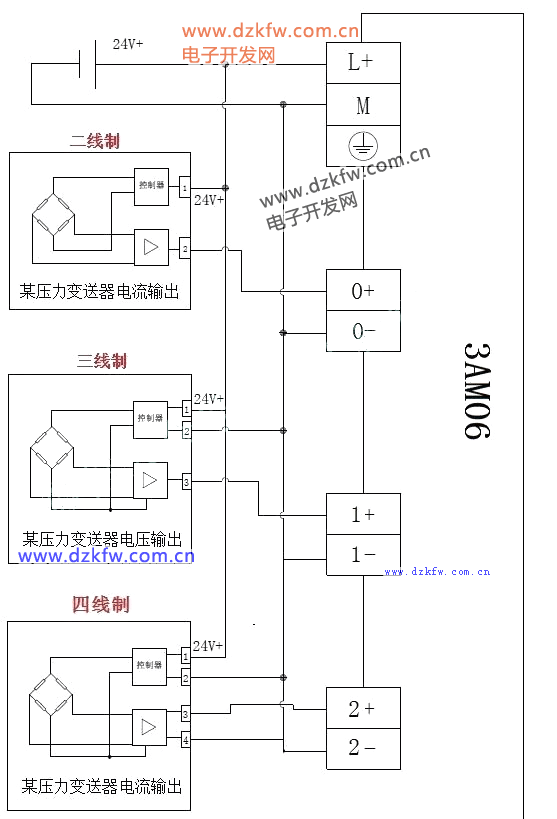

這里,給大伙舉個例子:







是不是看起來利索多了,說這些,只是想告訴大家,科技在進步,新產品總會人性化,就此文來說,新產品模塊接線得懂,舊產品模塊接線也得懂,新產品是建立在舊產品上的,但原理性的東西不會被磨滅。
對了,下面把歐姆龍的也附上,如果上面你認真看過,歐姆龍的不看你也會接了。

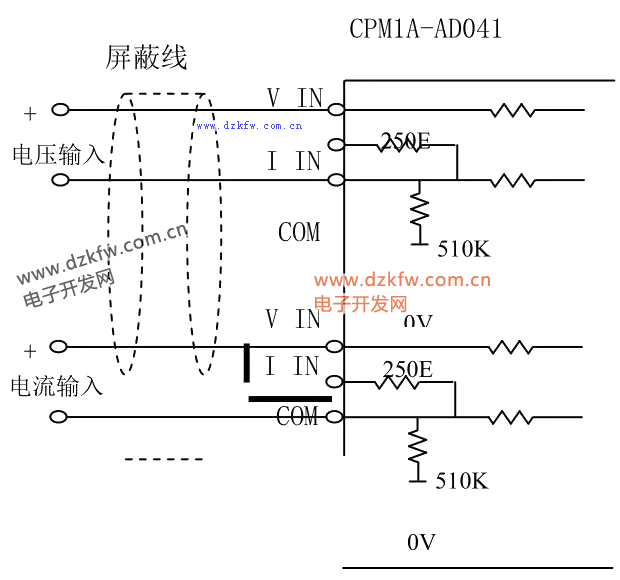

4歐姆龍,CPM1A-AD041官網上的手冊是這樣的接線:

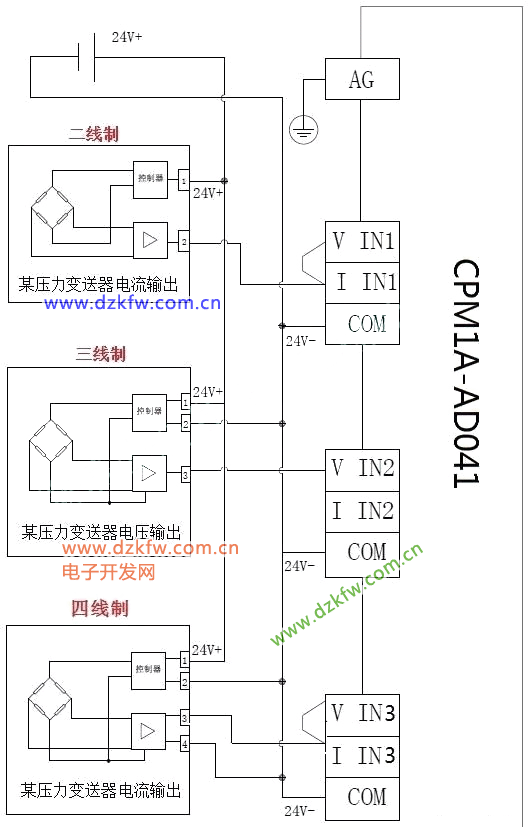

個人感覺,像西門子的EM235模塊接線,所以分解圖不上了,直接放例子圖:
實例圖:
結語:
為大家附上本次舉例的部分模塊資料鏈接:
鏈接:https://pan.baidu.com/s/1NlUlOspk2l6ITFbtk-xG_Q 密碼:g3qe
