阻容降壓，一款LED照明燈的制作,LED LAMP

關鍵字：LED臺燈電路

　　在制作之前，首先大致了解一下白光LED的特性。本款套件采用的是直徑5mm的草帽頭白光LED，每只LED額定電壓為3.0～3.2V，亮度為1400～1600mcd，額定工作電流20mA。當工作電流較小一些時，發光效率較高一些，溫升也越低，其有效的光源壽命可在2萬小時以上。（因為隨使用時間增加，LED會因為光衰而導致亮度逐漸降低，有效光源壽命是指LED工作時能發出有效的、有利用價值的光的累計工作時間，超出這個時間，LED雖然還能點亮，但亮度過低，從而失去實用價值。）而普通的節能燈的使用壽命也只有5000小時左右，普通白熾燈泡的壽命只有1000小時左右，從更換燈泡的成本和所節約的電費來看，使用LED照明燈還是非常劃算的。

阻容降壓驅動的led照明電路

　　全燈實測功耗約為3.3W左右。點亮后大致相當于40W白熾燈的亮度，與7-9W的節能燈亮度相當，連續點亮24小時，耗電也不足0.08度，具有顯著的節能效果。燈底部采用與普通白熾燈一致的E27規格螺紋口，便于安裝。采用磨砂燈罩，在保證較高透光率的同時，也使得直視LED時不至于刺眼。本款LED燈適合在書桌、床頭、廚房、衛生間、公共樓道等區域不太大的地方作為照明使用。

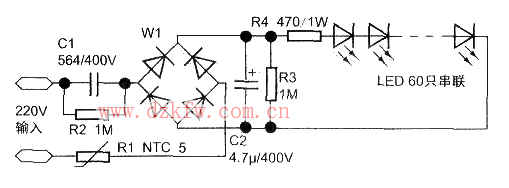

　　電路原理圖如下圖所示。220V市電先經過C1、R2阻容降壓，其中R2為泄放電阻，C1為降壓電容，其耐壓為400V。之后經W1整流橋輸出直流電，再經R4限流后，送給60只串聯在一起的LED。因為阻容降壓接LED的負載不是純電阻，而是近似穩壓管特性，按此原理圖參數選擇元件，流經LED的電流大約為13mA。C2是濾波電容，可以防止開燈瞬間時的大電流對LED的沖擊。R1是NTC熱敏電阻，當電路出現意外狀況導致電流增大時，其阻值變大，促使電流降低，從而起保護作用。

　　LED共配有60+2只，其中2只是備件。焊裝LED的圓形印板的元件面加涂了白色漆，可以增加反光效果。為方便用戶制作，套件出廠時已將螺紋口內部的220V引線通過專用工具壓接好，可以避免該引線脫落而引發意外。

　　下面開始組裝，可先焊裝LED燈板。LED的長引腳是正極，短引腳是負極。圓形印板上LED符號帶有陰影的一端是負極。因為LED是低壓低電流的高敏感的電子元件，白光LED對靜電十分敏感，如被靜電損害，會顯示一些不良特性，如漏電電流增加，在測試時不亮或發光不正常，因此在焊接時一定要做好防靜電保護，操作者應佩帶防靜電手環，以防止靜電對LED帶來的損害。要選用不漏電的30W尖頭電烙鐵焊接，可以先焊好LED的一個引腳觀察LED的位置，如果不正可以融化焊錫時扶正，確認位置正確后再焊接另一個引腳。焊接要干脆果斷，焊接時間不能過長，應控制在2秒以內，否則LED有可能被焊壞。對照符號一一將LED焊裝在圓形印板上。

　　接下來焊接驅動板，對照原理圖的元件編號，將元件一一焊裝在驅動板上。

　　之后用導線將螺口、驅動板、LED燈板連接起來，將螺口的中間點引線與驅動板的C1相接，螺紋部分的引線與R1相接。驅動板輸出“+”和“-”分別與LED燈板的“+”、“-”相接，注意：驅動板的輸出引線要先穿過固定架，再與LED燈板相接。
　　
　　將驅動板裝入燈體內，用熱融膠槍將驅動板的四角與燈體固定。沒有熱融膠槍的用戶，可以將套件內的膠塊用刀割成四小塊，用電烙鐵加熱膠塊固定驅動板。然后將固定架裝入燈體，沿著燈體內的槽旋轉固定架，使固定架的四翼正好進入槽內。

　　用螺絲穿過LED燈板的中間孔與固定架緊固。

　　最后將磨砂燈罩扣上，LED就制成了。

　　將組裝好的LED燈安裝在普通螺口燈座上，就可以享受既節能又環保的新型燈具帶來的不一樣的體驗了。

　　提示：帶有調光功能、聲控控制的，以及其他帶有可控硅控制的螺口燈座，不適合直接安裝本LED燈。
