感應式觸摸臺燈電路圖

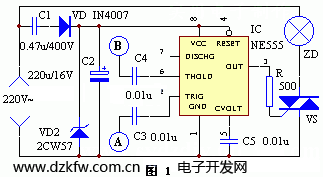

該裝置電路見圖1（點此下載原理圖）。當人手碰一下金屬觸片A，人體上的雜波信號便通過C3加到時基電路的②腳，②腳被觸發，整個觸發器翻轉，③腳輸出高電平，輸出經限流電阻R加到可控硅控制極，可控硅VS導通，ZD點亮。
需要關燈時，用手碰一下金屬片B，感應信號經C4加到時基電路的⑥腳，⑥腳被觸發，③腳輸出低電平，可控硅失去觸發電流而截止，電燈熄滅。電路中的C3、C4是耦合電容，又能防止因個別元件的破壞而造成的麻電現象。電路中的C1、C1、VD、VDW組成6V直流供電電源。

元器件選擇與制作 　　元器件清單見下表。編　號名　稱型　號數　量R電阻500Ω1C1金屬化紙介電容0.47u/400V1C2電解電容220u/16V1C3、C4金屬化紙介電容0.01u/400V2C5滌綸電容0.01u1VD1整流二極管IN40071VD2穩壓二極管2CW57　(9V)1VS雙向可控硅1A　耐壓≥400V1IC時基ICNE555、5G1555、UA5551A、B金屬片自制2　　本電路因體積較小，可以裝在一個盒子內，電路不用調試，一般一次就能成功。
