會員注冊硅光電組成的路燈照明自動控制電路

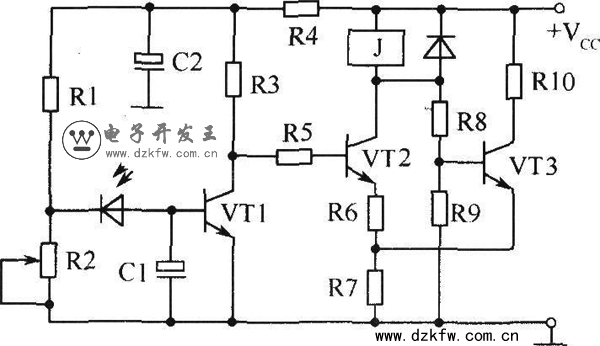

如圖所示，在白天，硅光電池輸出電壓使VT1導通，VT2截止，繼電器不吸合；天黑時，硅光電池輸出電壓漸小，使得VT1截止，VT2導通，繼電器吸合，照明燈亮。電路中VT2、 VT3組成施密特觸發器，用來避免照明燈產生忽明忽暗的抖動現象。L也可在較寬范圍內選擇點亮照明燈的照度(即天黑到什么程度亮燈)，電容C起延時作用(約5s)，以避免閃電引起瞬間滅燈現象。
