會員注冊電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的「常開、常閉」觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為「常開觸點」；處于接通狀態的靜觸點稱為「常閉觸點」。

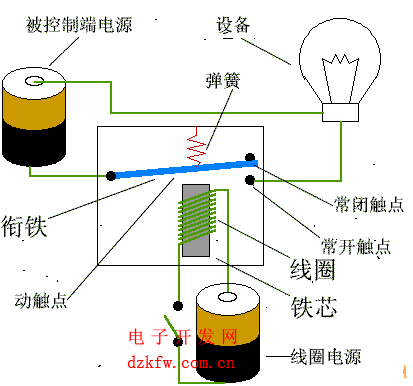

繼電器動作接線演示圖

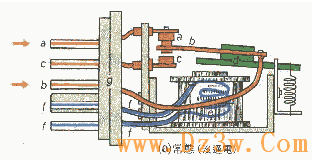

繼電器動作演示圖

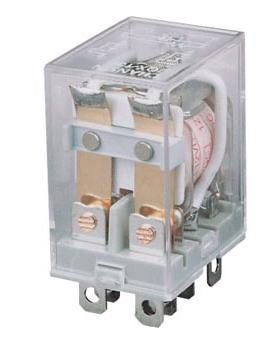

2組常開常閉觸點繼電器圖片
