會員注冊一、 名稱：電源欠壓過壓報警保護器
二、 功能：當電壓低于180V或高于250V時，可進行聲光報警。當外接交流接觸器時，可切斷電源，保護用電設備。

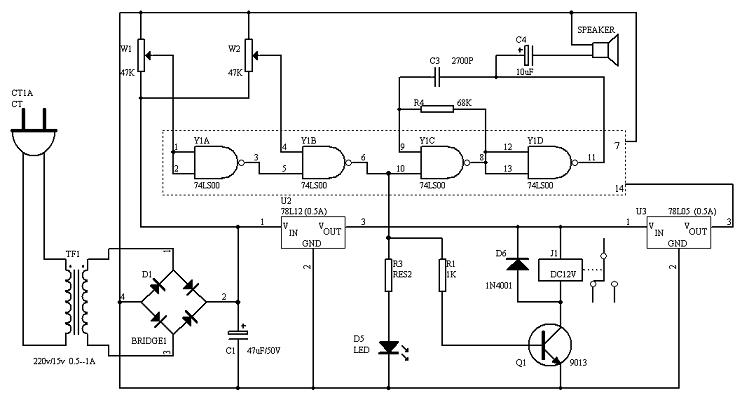

三、 電路圖：
四、 元件表
|
名稱 |
型號 |
規格 |
數量 |
名稱 |
型號 |
規格 |
數量 |
|
集成塊 |
74LS00 |
|
1 |
電阻 |
|
68K |
1 |
|
三極管 |
9013 |
|
1 |
|
|
10K |
1 |
|
二極管 |
1N4001 |
|
5 |
|
|
1K |
1 |
|
發光二極管 |
|
|
1 |
微調電位器 |
|
47k |
2 |
|
三端穩壓塊 |
7805 |
0.5A |
1 |
電容 |
|
47uF/50v |
1 |
|
|
7812 |
0.5A |
1 |
|
|
10uF/25v |
1 |
|
變壓器 |
220v/15V |
0.5A |
1 |
|
|
2700pF |
1 |
|
插頭 |
|
220v |
1 |
導線 |
花線 |
|
1m |
|
直流寄電器 |
|
12v/0.5A |
1 |
萬用電路板 |
|
小 |
1塊 |
|
集成塊插座 |
|
14腳 |
1 |
|
|
|
|
五、 原理說明：
輸入電源電壓正常時，Y1A輸出高電平，Y1B輸出低電平，發光二極管LED及振蕩發聲電路Y1C、Y1D和喇叭不工作，控制部件J1也不工作。當電壓高于250V或低于180V時，Y1B輸出高電平，發光二極管亮，振蕩發聲電路工作，發出鳴叫聲，控制寄電器J1閉合，當J1的常開觸點外接交流接觸器時，就可控制主電路斷開電源。
六、 調試方法：
第一步當輸入電源電壓為250V時，調節W1使得Y1A輸出剛好由低電平轉為高電平，第二步當輸入電壓為180V時調節W2使得Y1B的輸出由高電平轉為低電平。
