 本文介紹一款可以自己編曲的音樂門鈴電路，它能按順序發出９個音符，適合喜歡追求個性的電子愛好者實驗制作。

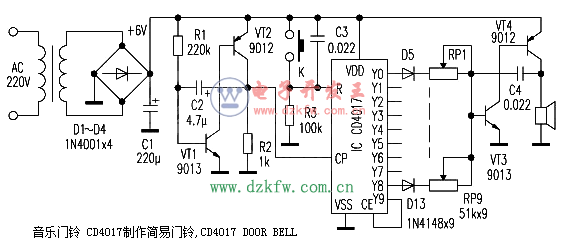

    電路見圖，２２０Ｖ交流電經變壓器降壓、Ｄ１～Ｄ４整流、Ｃ１濾波，獲得＋６Ｖ直流電壓。ＩＣ為十進制計數分頻器CD4017，Ｙ０～Ｙ９為十個計數輸出端，Ｒ為高電平復位端。接通電源后，因Ｃ３端電壓不能突變而使CD4017完成上電復位，只有Ｙ０端輸出高電平，其余輸出端都為低電平。ＣＰ為CD4017的計數脈沖輸入端，由脈沖的上升沿觸發計數。三極管ＶＴ３、ＶＴ４和Ｃ４以及ＲＰ１～ＲＰ９組成音符振蕩器，振蕩器的工作頻率受CD4017計數輸出端Ｙ０～Ｙ８輸出的高低電平控制。ＶＴ１、ＶＴ２和周圍元件組成計數脈沖發生器電路，向CD4017發送計數觸發脈沖。CD4017的CE端為計數輸入的使能端，當CE接低電平時，CD4017的ＣＰ端接受脈沖上升沿的觸發進行計數；當CE接高電平時，ＣＰ端將被鎖定，不接受脈沖的觸發，此時CD4017輸出端的狀態將保持其前一時刻的狀態不變。電路的工作原理是：上電后CD4017復位，Ｙ０輸出高電平，Ｙ１～Ｙ９輸出低電平，Ｙ９的低電平接CE端，使ＣＰ端能夠接受計數脈沖的觸發。Ｙ０輸出的高電平使二極管Ｄ５導通，ＲＰ１被接入音符振蕩器電路，振蕩器的工作頻率由ＲＰ１和Ｃ４決定，調節ＲＰ１即可使揚聲器發出第一個音符。與此同時，由ＶＴ１、ＶＴ２和Ｒ１、Ｒ２、Ｃ２組成的振蕩器開始向ＣＰ端發送計數脈沖，CD4017開始計數。第一個計數脈沖使Ｙ１輸出高電平（其他輸出端均為低電平），二極管Ｄ５截止，Ｄ６導通，ＲＰ２被接入音符振蕩器電路，振蕩器的工作頻率由ＲＰ２和Ｃ４決定，調節ＲＰ２即可使揚聲器發出第二個音符。同理，第二個計數脈沖使Ｙ２輸出高電平，二極管Ｄ６截止，Ｄ７導通，ＲＰ３將被接入音符振蕩器電路，振蕩器的工作頻率由ＲＰ３和Ｃ４決定，調節ＲＰ３即可使揚聲器發出第三個音箱。以此類推，然后是第四個、第五個……直至二極管Ｄ１３導通，音符振蕩器發出第九個音符。最后是Ｙ９輸出高電平，此高電平接到CE端使CD4017的ＣＰ端鎖定，不再接受計數脈沖的觸發。輸出端Ｙ０～Ｙ９將保持在Ｙ９高電平，而Ｙ０～Ｙ８為低電平的輸出狀態不變，Ｄ５～Ｄ１３全部截止，音符振蕩器停振，揚聲器不發聲。Ｋ為門鈴按鈕，當有客到來時按一下Ｋ，Ｒ端變?yōu)楦唠娖剑珻D4017在一瞬間復位，Ｙ０端子輸出高電平，其余輸出端都變?yōu)榈碗娖健４藭r(shí)Ｙ９輸出的低電平因接CE端，使ＣＰ端解鎖，恢復接受計數脈沖的觸發。在計數脈沖的觸發下，二極管Ｄ５～Ｄ１３依次導通，ＲＰ１～ＲＰ９依次接入音符振蕩器，揚聲器依次奏響九個音符，完成一個工作周期。增大或減小電容Ｃ２的值，可以改變觸發脈沖的周期，從而可以改變每個音符發音的長短。仔細調節ＲＰ１～ＲＰ９的值，使音符振蕩器按我們的需要發出九個不同的樂音，九個樂音連貫的發出來就組成了一小段樂曲。如果想讓其中的某一個音符發音時間稍長些，比如習慣上是最后一個音符發音時間長些。只要將Ｙ７和Ｙ８兩個輸出端并聯使用，并在兩者之間用二極管進行隔離即可。
