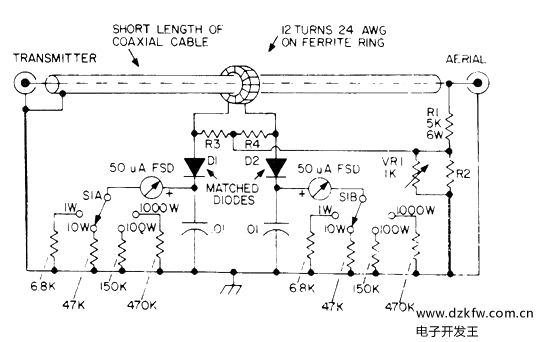

會員注冊這個電路提供了100kHz和70MHz之間的1070精確度。滿刻度值的范圍是1,10,100和1000W。電流互感器的二級電路中的低電阻分為兩個相等的部分，因此二級端可以獲得電壓和差電壓。儀表能夠顯示正向和反射的功率值。對于50Ω線，R2使用220，R3和R4使用27。對于75Ω線，對應的數值是180和33。
方向儀表電路原理圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2013-3-13
Tags：方向儀表,原理圖,電路
