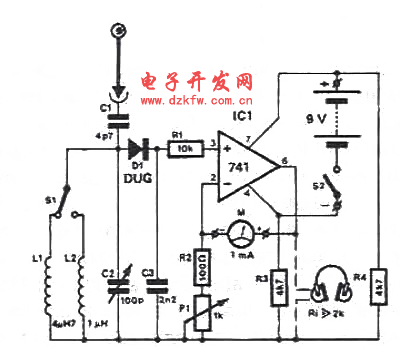

會員注冊使用電子計劃從下圖可以設計一個工具，用于檢測輻射功率發射天線方向性的特點 。這個探測器允許用戶調整無線電頻率的天線輻射的最佳傳輸?shù)臏?zhǔn)確性。，一個輔助天線位置必須從主發射天線的短距離。信號，然后將其應用到一個由L1，L2和可變電容器C2組成的諧振電路 。這使得儀器完全調整到具體的發射頻率來衡量 。
線圈電路圖給出的值，儀器的帶寬是6 ...60兆赫的射頻信號，適用于二極管D1，從而形成了地板恢復/解調。由運算放大器IC1的同相輸入信號驅動。本儀器為1 mA的運算放大器增益和靈敏度，調整電位器P1 。
