Pt100熱電阻作為溫度測量傳感器，通常與溫度變送器，調節器以及顯示儀表等配套使用，組成過程控制系統，用以直接測量或控制各種生產過程中-200℃-500℃范圍內的液體，蒸汽和氣體介質以及固體表面的溫度。熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的。當被測介體中有溫度剃度存在時，所測的溫度是感溫元件所在范圍介質中的平均溫度。盡管各種熱電阻的外形差異很大，但是它們的基本結構卻大致相似，一般有感溫元件，絕緣套管，保護管，和接線盒等主要部分組成。

　　Pt100熱電阻的工作原理就是熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。有壓簧式感溫元件，抗振性能好；測溫精度高；機械強度高，耐壓性能好；進口薄膜電阻元件，性能可靠穩定等特點。

　　熱電阻的測溫原理與熱電偶的測溫原理不同的是，熱電阻是基于電阻的熱效應進行溫度測量的，即電阻體的阻值隨溫度的變化而變化。因此，只要測量出感溫?zé)犭娮璧淖柚底兓�，就可以測量出溫度。

　　目前主要有金屬熱電阻和半導體熱敏電阻兩類。目前應用最廣泛的熱電阻材料是鉑和銅：鉑電阻精度高，適用于中性和氧化性介質，穩定性好，具有一定的非線性，溫度越高電阻變化率越小；銅電阻在測溫范圍內電阻值和溫度呈線性關系，溫度線數大，適用于無腐蝕介質，超過150易被氧化。

　　中國最常用的有R0= 102、R0= 1009和R0= 10002等幾種，它們的分度號分別為Pt10、Pt100.Pt1000; 銅電阻有R0=502和R0= 10092兩種，它們的分度號為CU50和CU100。其中Pt100和CU50的應用最為廣泛。

　　Pt100，就是說它的阻值在0度時為100歐姆，PT100溫度傳感器是一種以鉑（Pt）作成的電阻式溫度傳感器，屬于正電阻系數，其電阻和溫度變化的關系式如下： R=Ro（1+aT） Pt100溫度傳感器的主要技術參數如下：

　　測量范圍：-200C~+850“C ;允許偏差值=C ：A級土（0.15 +0.002Itl）.B級土（0.30+0.0051tl） ;熱響應時間電流s5mA。另外，Pt100溫度傳感器還具有抗振動、穩定性好、準確度高、耐高壓等優點。

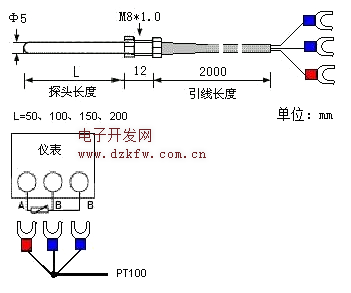

pt100傳感器接線圖：
