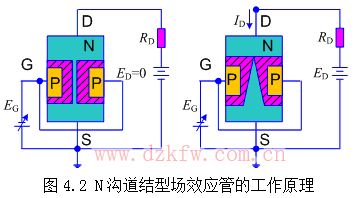

我們以N溝道結型場效應管為例來說明。如圖所示。當在漏極D和源極S之間加上電源 E D 后，則在N型溝道中產生從漏極流向源極的電流 I D 。由PN結的特性可知，若在柵極G和源極S間加上負電壓 E G ，PN結的寬度增加，且負電壓越大，PN結就越寬，造成溝道變窄，溝道電阻變大，因此只要改變偏壓 U GS 便可控制漏極電流 I D 的大小，場效應管的電壓控制作用就體現于此。

當 E G 增大超過 U P （預夾斷電壓），溝道變窄到幾乎消失，此時我們稱發生了夾斷。其大小受這樣沿著溝道方向產生一個連續的電壓降落，因此溝道各點與柵極G之間的電位差也不相等， E D =0，

通常結型場效應管的柵、源極之間總是處于反向偏置狀態，因此其輸入電阻很高，可達 10 6 ~ 10 8 Ω。
