會員注冊用萬用表的RX1k檔位，方法如圖示。
2、用萬用表識別N或P溝道結型場效應管

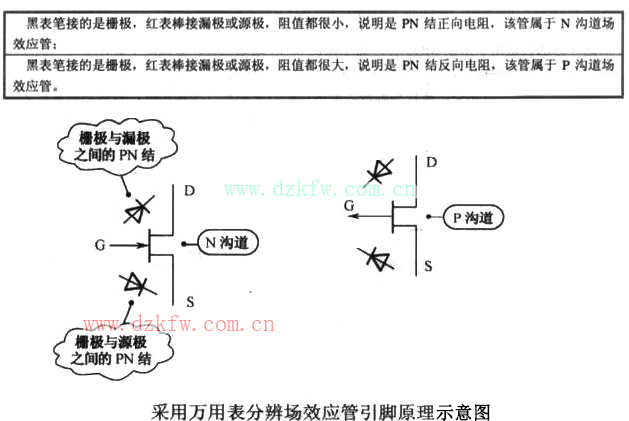

利用G極和S極之間，G極和D極之間為一個PN結的原理。如下圖所示，根據PN結的正、反向電阻相差很大的特點可以分辨出柵極，并且可以分辨出是N溝道還是P溝道的場效應管。
此方法不能用來識別絕緣柵型場效應管的柵極，因為這種管子的輸入阻抗非常高，柵源之間的極間電容很小，測量時只要有少量的電荷，就可在極間電容上形成很高的電壓，容易將管子損壞。
用萬用表識別場效應管引腳方法圖解
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-11-25

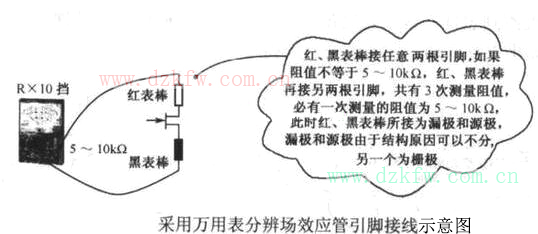

1、用萬用表識別結型場效應管引腳
用萬用表的RX1k檔位，方法如圖示。
用萬用表的RX1k檔位，方法如圖示。
Tags：萬用表判斷,場效應管引腳,場效應管,引腳
