會員注冊- 我們知道電源有
正極、負極，電流從正極出來經過負載又回到負極，而負載由于結構、性質的不同，其電極（引腳）有的有正、負極之分，有的沒有，在使用時必須注意，否則電路不能正常工作，甚至燒毀電子元件，另外我們?cè)诜治鲭娐返臅r(shí)候，也需要按照電流的途徑分析其靜態工作點，因此必須對有極性電子元件和無極性電子元件有全面的認識。
-
有極性電子元件
指對加在其電極上的電源有極性要求，要么為正極（高電位）
，要么為 ，不能接反；而無極性元件，指對加在其電極上的電源無極性要求
，正極、負極均可以，不影響其工作狀態。 -
一、有極性電子元件
-
1.電解電容器
:包含鋁電解電容器和鉭、鈮電解電容器，其容量較大。識別方法，第一種看上面的標注，-為負極；第二種如果沒有使用的長引腳為正極；第三種通過萬用表測量，電阻大的為黑正極，紅負極。通常用來濾波、耦合、退藕以及其它需要利用其大容量充放電的電路中。圖一為幾種電容器符號。圖二為常見的電解電容器及其極性辨別方法。

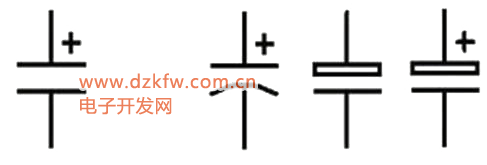

圖一 電容器符號

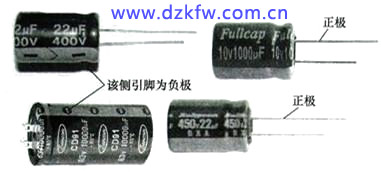

圖二 常見的電解電容器
-
2.二極管
：具有單向?qū)щ娦�，有兩個電極（個別三個，共陽或共陰極）它分好多種，比如整流二極管、檢波二極管、穩壓二極管、開二極管關、變?nèi)荻䴓O管、肖特基二極管等。但它們共同的特點就是都具有單向?qū)щ娦�，差異在于工作頻率、反向恢復時間以及工作區等，比如穩壓二極管工作中反向擊穿區，肖特基二極管反向恢復時間極小。利用二極管正向電阻小反向電阻大的特點，通過萬用表即可判別正負極；樣式有多種多樣，常見的有整流用1N400系列二極管，外觀上看也有特征，黑色端為正極，白色端為負極。再如下面的1N4148開關二極管，玻璃封裝，黑色端為負極。
圖三 幾種常見二極管符號

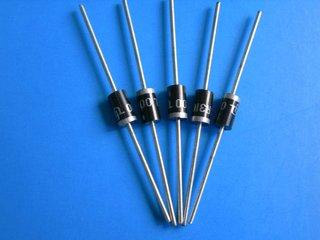

圖四 整流二極管

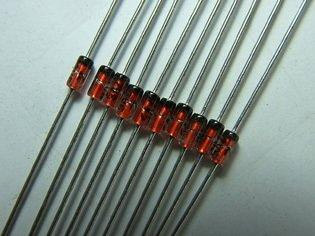

圖五、開關二極管
-
3.整流橋
：又叫橋堆，就是將兩個或四個二極管組合在一起形成的整流電路，這樣就簡化了電路，使用很方便。整流橋上面有醒目的標志，也可以用萬用表判別極性；
圖六、整流橋電路

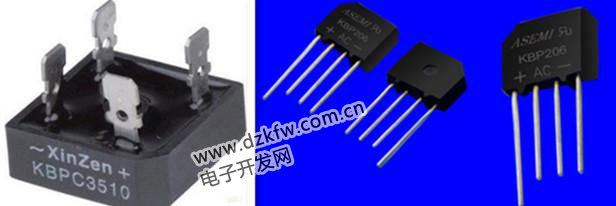

圖七 常見橋堆
-
3.三極管：
三極管分NPN型、PNP型，有三個電極：基極b、發射極e、集電極c；對于NPN三極管工作中放大狀態時，各極電位關系為Uc＞Ub＞Ue，對于PNP三極管工作中放大狀態時，各極電位關系：Uc＜Ub＜Ue；三極管的性質、各極可以通過萬用表測出來。對于一些固定封裝的三極管三個極有規則可循。

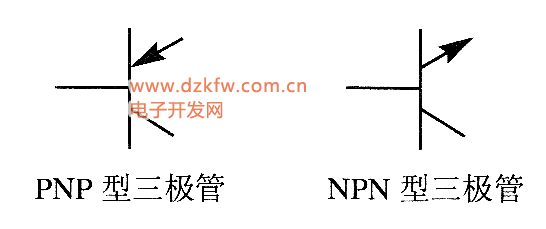

圖八 三極管符號
圖九 常見三極管

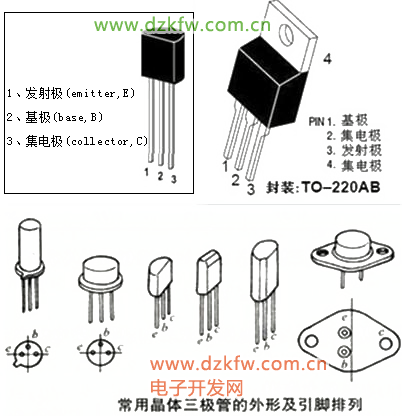

圖十 常見三極管管腳
-
4.場效應管：
根據結構、原理不同，分為結型場效應管、絕緣柵場效應管，每種根據導電溝道不同，分n溝道、P溝道。有三個極柵極G、源極S、漏極D；它們的接法不同。通過萬用表可以判別各極。外觀上和三極管差別不大。它屬于電壓控制型晶體管。
圖十一 場效應管符號

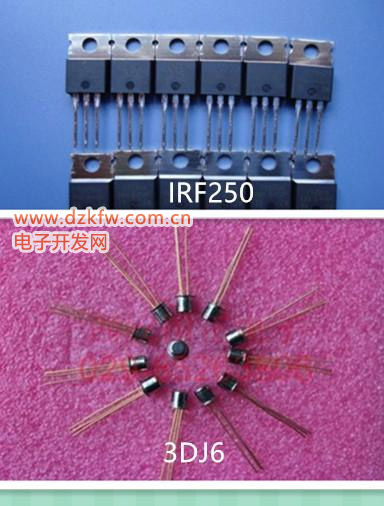

圖十二 常見的場效應管
-
5.IGBT：
絕緣柵雙極性晶體管，結構是由絕緣柵場效應管和pnp三極管組成，有三個電極：柵極G、發射極E、集電極C，可通過萬用表檢測各極。多用在電磁爐、電焊機當中。
圖十三 IGBT符號
-
5.可控硅：
又叫晶閘管，有三個電極：陽極A、陰極K、控制極（門極）G，分單向可控硅、雙向可控硅、門極可關斷晶閘管、逆導晶閘管、光控晶閘管等�？捎萌f(wàn)用表判別各極。
圖十四 常見可控硅及符號
-
6.駐極體話筒
：這種話筒的特別之處是里面加了一個專門變換阻抗的場效應管，因此有了極性之別。有兩個輸出端，一個接地，一個接電源。接地的通過導線與外殼相連。
圖十五 駐極體話筒

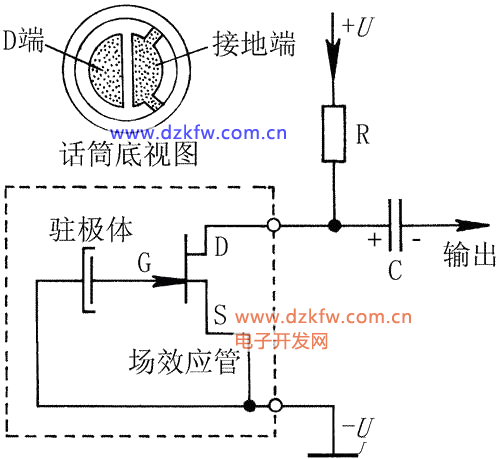

圖十六 駐極體話筒結構圖
-
7.光耦
：是由發光二極管和光敏三極管組成的，因此具有極性。有四個極、六個極，分別接發光二極管和光敏三極管，通過萬用表可以判別，也通過封裝形式根據規則判別。

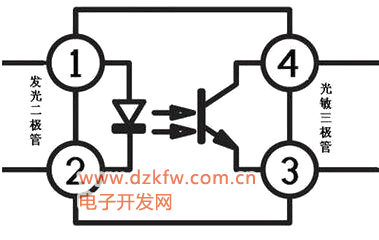

圖十七 光耦結構

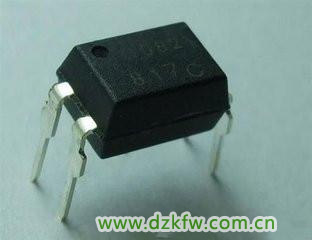

圖十八 常見光耦
-
8.光遮斷器
：原理上和光耦一樣，也是由發光二極管和光敏三極管組成，不同的是前者是一個整體，后者將發光和接收分開。分對射型和反射型。

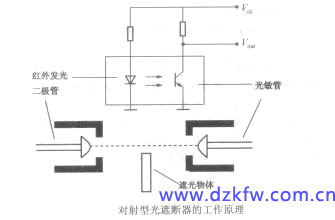

圖十九 對射型光遮斷器
圖二十 各種光遮斷器
-
9.集成電路：
其內部集成了大量晶體管，各極功能不同，必備電源電極有正負之分，通過封裝形式可以判別。
圖二十一 1017集成電路
-
10..接近開關：
它對接近它的物件有感知能力，并進行開關控制。有兩線、三線之分，三線有pnp、npn兩種接法。接線可以根據線的顏色區別，棕色或紅色接電源正極，藍色接電源負極，黑色接信號。

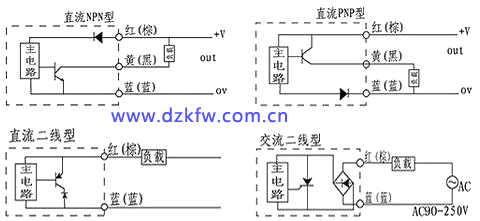

圖二十二 接近開關電路圖

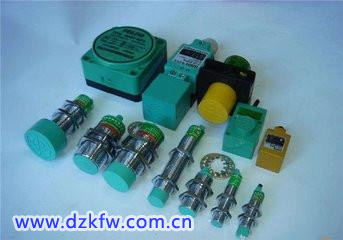

圖二十三 接近開關
-
11.熱釋電紅外傳感器
：是一種將人或動物發出的紅外線轉換成電信號的裝置。廣泛應用于保險裝置、防盜報警器、感應門等當中。有三個引腳;漏極D、源極S、接地極G，引腳固定。

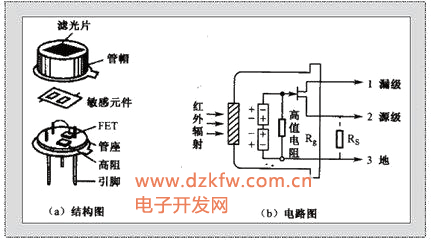

圖二十四 熱釋電紅外傳感器內部結構
圖二十五 熱釋電紅外傳感器
-
12.霍爾傳感器
：是一種檢測磁場的傳感器，可以檢測磁場的存在和變化，廣泛應用于測量、交通運輸、生活當中。分線性霍爾傳感器和開關型霍爾傳感器。有三個引腳、四個引腳的。三個引腳分別為電源端、接地端、信號輸出端；四個引腳的：電源端、接地端、兩個信號輸出端。
圖二十六 霍爾傳感器
-
12.電子管
：最初應用在檢波、放大電路中的就是電子管，其利用了真空中電子單向?qū)щ姷男再|(zhì)制成，分二極電子管、三極電子管、四極電子管.....。除過整流用電子管，其它陽極、陰極對應電源正極、負極。

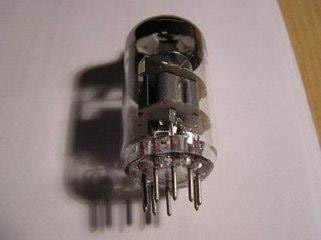

圖二十七 三極電子管
圖二十八 電子管
-
13.固態繼電器
：同一般的繼電器比有一系列優點，有直流固態繼電器、交流固態繼電器。因?yàn)槠鋬?nèi)部含有光耦、三極管因此有了極性。直流固態繼電器輸入端接直流控制電壓，輸出端接直流負載。有四個引腳的，五個引腳的，分別是輸入、輸出正負極和接地極。交流固態繼電器的輸入端接直流控制電壓，輸出端接交流負載。有四個引腳，輸入正負極，輸出交流端。

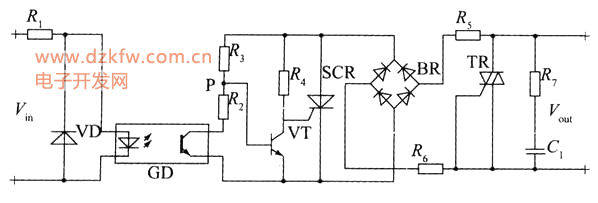

圖二十九 固態繼電器電路

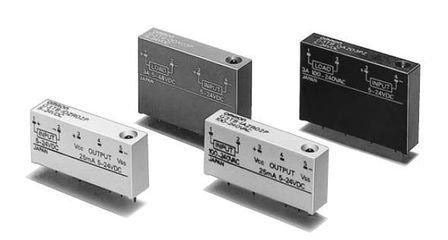

圖三十 固態繼電器
-
14.光敏二極管（紅外線接收二極管）
：又叫光電二極管，它是能將光線轉換為電信號的元件，屬于二極管類型，具有單向?qū)щ娦裕贿^(guò)工作在反向狀態。紅外線接收二極管是對紅外線敏感的光敏二極管。26.
圖三十一 光敏二極管
-
15.紅外線接收組件
：又稱紅外線接收頭，廣泛應用在各種具有紅外線遙控功能的接收電路中。由紅外線接收二極管、集成電路組成。有三個電極：電源正極，輸出極、接地極。通過萬用表可以判斷極性，如果是在電路中，可以通過并接的電解電容器判別。
圖三十二 紅外線接收組件
-
16.光敏三極管
：是一種對光線敏感且具有放大能力的三極管，大多只有兩個個引腳（c、e），少數有三個引腳。和光敏二極管不同之處在于其具有放大能力，因此靈敏度更高。
圖三十三 光敏三極管
-
17.發光二極管
:又叫l(wèi)ed燈，有紅色、黃色、綠色等多種顏色，觸發電壓高，長腳正極，斷腳負極，具有二極管的性質，可以用萬用表判別。
圖三十四 發光二極管
圖三十五 發光二極管
-
18.三端穩壓器
：能夠輸出穩定電壓的電子元件，有三個電極，輸入、輸出、接地端；有輸出固定的和可變的，正輸出、負輸出。1
圖三十六 三端穩壓器
-
19.有源蜂鳴器
:這種蜂鳴器內部含有振蕩電路，接通正負極電源后可以直接發聲。
圖三十七 有源蜂鳴器
-
20.led數碼管
：是用多個led組成的八段顯示裝置，具有極性，可以接成共陽或共陰形式。

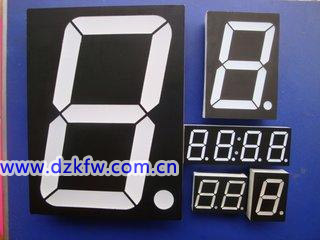

圖三十八 led數碼管
圖三十九 數碼管
-
21.真空熒光顯示器
：原理上和電子管相似，利用了真空中電子單向運動的性質。

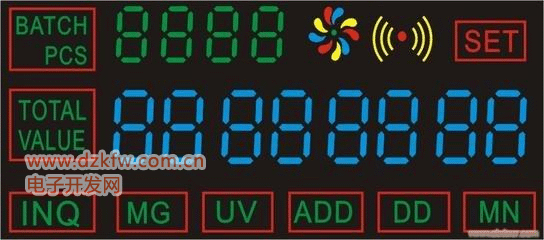

圖四十 真空熒光顯示器
-
22.單結晶體管
：又叫雙基極二極管，具有負阻特性，當電壓達到一定值時（峰值電壓）突然導通，電流很大，當電壓降低到一定值（谷點電壓）時，截止，有三個電極：第一基極b1，第二基極b2、發射極e。

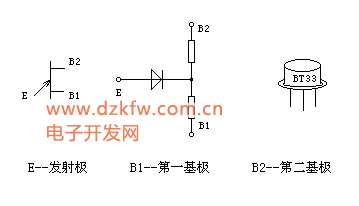

圖四十一 單結晶體管
圖四十二BT33單結晶體管
-
二、無極性元件
-
1.電阻
：包含敏感電阻，都沒有極性。

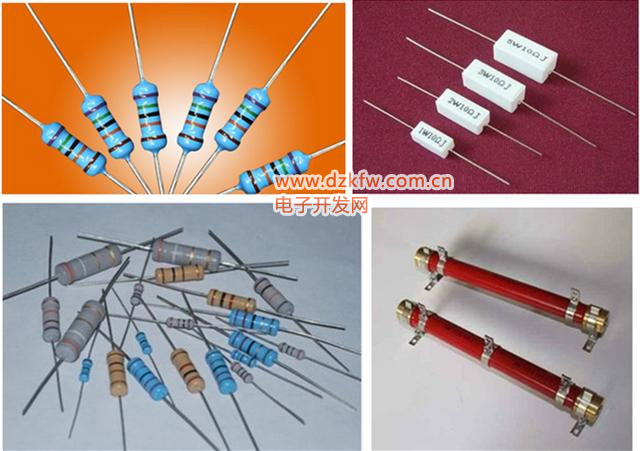

圖四十三 電阻器
-
2.無極性電容器：
除過有極性電容器就是，如紙質電容器、云母電容器、瓷片電容器、薄膜電容器等。

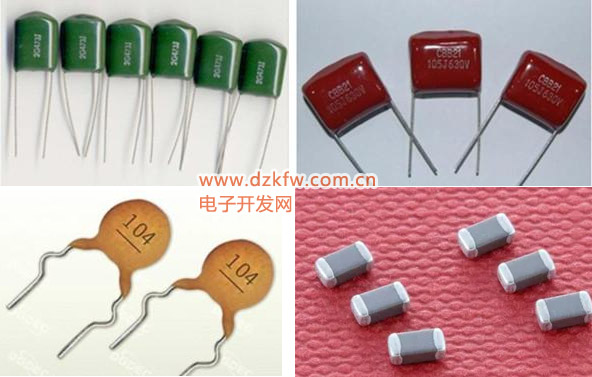

圖四十四 無極性電容器
-
3.電感
圖四十五 電感器
-
4.干簧管

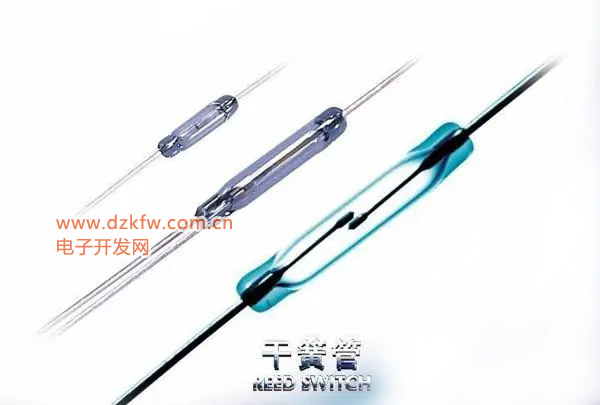

圖四十六 干簧管
-
5.繼電器

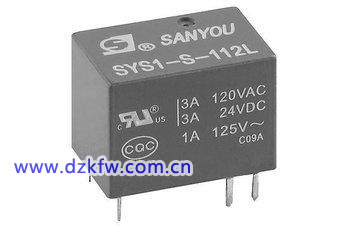

圖四十七 普通繼電器
-
6.雙向觸發二極管
：同普通二極管不同，它兩個方向均能導通，但需要達到一定電壓才行。

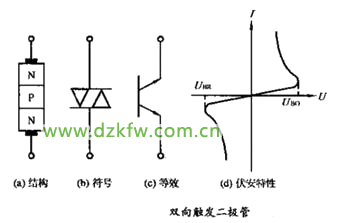

圖四十八 雙向觸發二極管
圖四十九 DB3雙向觸發二極管
-
7.熔斷器
，包含其它形式的保險絲等，在電路中起短路保護作用。

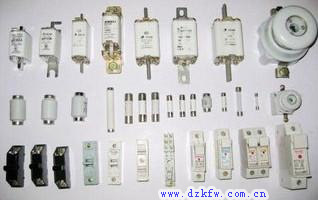

圖五十 熔斷器
-
三、特殊電子元件
-
1.揚聲器
：對于單個的揚聲器沒有極性要求，但對于不同的揚聲器，就必須弄清其極性。這是因?yàn)閾P(yáng)聲器內部線圈繞向不同，通入相同的電流時，紙盆運動方向不同，如果接錯的話，兩個揚聲器發出的聲音會抵消。在接線端上標有+-極性，并聯時++相接，串聯時+-相接。

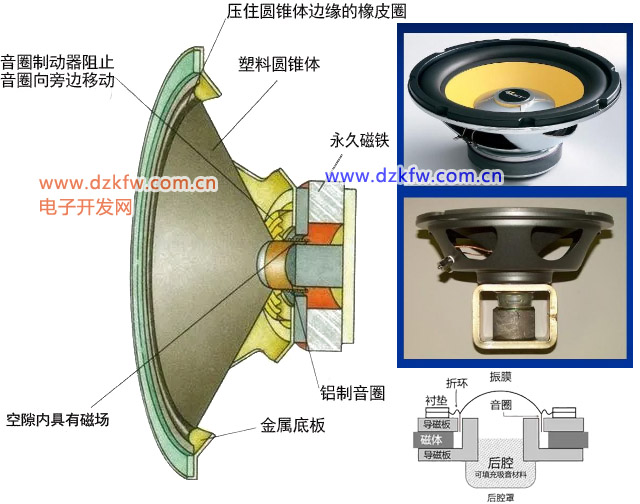

圖五十一 揚聲器圖
-
2.變壓器
，對于單個的繞組來說沒有極性的說話，但如果兩個繞組需要并聯或串聯時，必須考慮其極性（同名端），否則可能輸出電壓達不到要求，或燒毀變壓器。

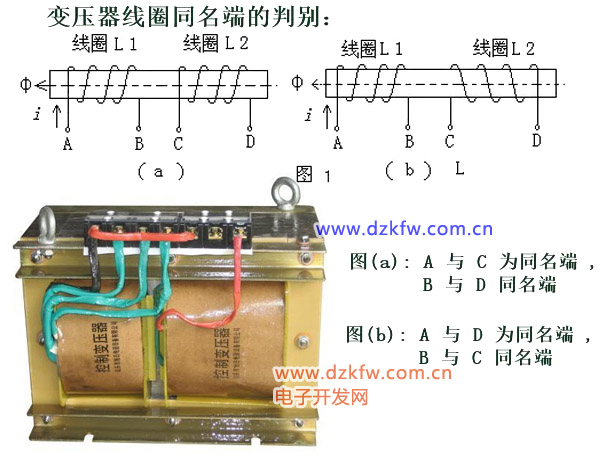

圖五十二 變壓器
- 通過以上分析我們可知含有pn結的電子元件（二極管、三極管）必定具有極性。
