預查驗電路 鎳鎘電池由于電流容量大，因此廣泛用于從計算機到電動工具的各種產品中。
　　但鎳鎘電池出了名的缺點是，隨著時間推移容量會減小。我在閱讀《便攜世界中的電池》這本書時，正在想著這些問題。第十章“充分利用電池 ——使用和恢復”讓我眼前一亮，我意識到，終于有解決辦法了。

　　鎳鎘電池的問題

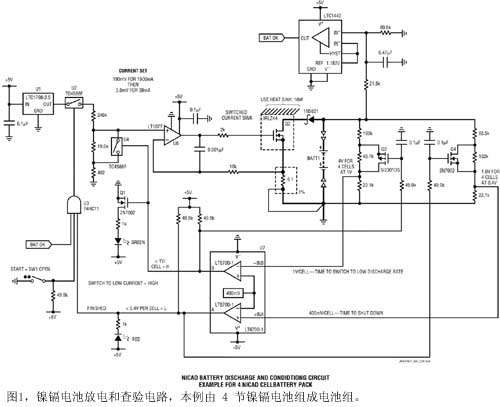

　　隨著鎳鎘電池的老化，視使用方式的不同，電池內部的鎳晶體會有不同程度的增大。這減小了總的晶體表面面積，從而降低了電池容量并提高了電池內部電阻。幸運的是，通過對每節鎳鎘電池從 1V 到 0.4V 非常慢速地放電，電池中鎳晶體的形狀可以恢復。就像《便攜世界中的電池》一書所說的那樣，這有助于恢復電池容量并降低電池內部電阻。容量不會 100% 恢復，但是每月進行一次慢速放電，可以將電池的有用壽命延長達 40%。能恢復多少容量取決于很多因素，如開始慢速放電時電池的狀態、電池老化程度、已經進行了多少次充電等等。這里我推薦一個可以完成慢速放電任務的簡單電路（圖1），該電路預查驗一個由4節電池組成的1900mAh電池組。

　　電路描述

　　這個電路用凌力爾特公司的 LT6700-1 雙路比較器控制一個恒定電流放電電路。連接到這個電路的電池將以 1900mA 的電流放電，直到其電壓達到每節1V（就本例由4節電池組成的電池組而言，電壓達到4V）為止。之后放電電流降至38mA，直到電池電壓達到每節0.4V（就本例由4 節電池組成的電池組而言，電壓達到 1.6V）為止。

　　開始時，啟動開關SW1是閉合的，如果連接了電池，那么比較器U6 進行檢測。如果電池電壓高于4.4V，那么比較器U6的輸出將為高，U7比較器 A 的輸出將為低，U7比較器B 的輸出將為高。這些比較器控制電流設置電路的開關U2和U4（突出顯示在原理圖上）。電流設置電路產生三種輸出電壓狀態之一，這些電壓狀態反過來又規定了電流吸收電路（U5 的引腳 3）從電池吸取的電流。

　　基準U1向串聯電阻分壓器提供穩定的2.5V 電壓。當每節電池電壓高于1V時，電流設置電路將向電流吸收電路輸出 190mV電壓，令電池組以1900mA 的電流放電。

　　當4節電池組成的電池組的電壓低于 4V時，模擬開關U4閉合。電流設置輸出控制電壓降至3.8mV，電流吸收電路使電池以38mA電流放電。當電池電壓達到1.6V（每節0.4V）時，比較器B的輸出變低，開關U2打開，電流控制電壓達到0V，放電電流設置為0。

　　MOSFET、Q3和Q4用來取代用于1V和0.4V比較器的正反饋電阻，以產生有效的高遲滯值。大的遲滯是需要的，因?yàn)楫?dāng)鎳鎘電池放電電流很低時，電池電壓可能浮動到高于較高的門限值。如果沒有遲滯來推遲比較器電路的啟動，該電路就可能在高電流和低電流放電狀態之間來回翻轉。本文所述電路可維持較低電流（38mA）預查驗周期，即使電池電壓浮動到高于1.6V也一樣。

　　結論

　　不存在沒有問題的電池。但是即使有這么多缺點，鎳鎘電池在需要大的放電電流時仍然是首選，因?yàn)殒囨k電池內部電阻最低。代價是用戶必須留心保持電池處于最佳狀態。本文所述電路是一種保持鎳鎘電池處于可能達到的最佳狀態的工具，可降低這種電池使用時的不確定性。
