關鍵字：TOP204，開關電源電路圖

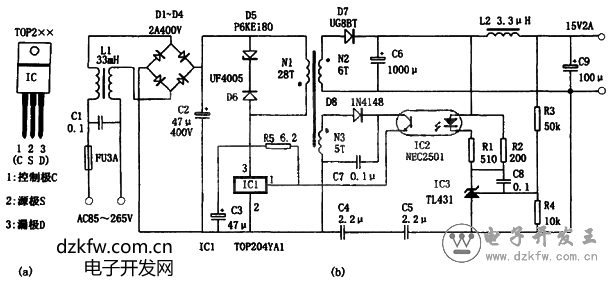

TOP2XX系列IC是一類將控制電路和功率開關集成在一起的三端開關電源芯片。這類芯片的封裝形式為TO-220，管腳名稱及功能如圖所示，它們的內部設有振蕩器、PWM比較器、誤差放大器、邏輯電路、高耐壓MOSFET輸出開關管以及限流、欠壓鎖定電路和過壓、溫度保護電路。改變注入控制極C(1腳)的電流即可控制芯片內輸出MOSFET開關的占空比。圖所示為TOP204的典型應用電路。該電源的技術特點是輸入電壓為交流85～265V；輸出電壓為15V±2％；額定輸出功率為30W；輸出電壓紋波不大于±50mV；線性調整率為±2％；效率為85％。電路中，由N3、D8、C7、IC2、IC3、R1～R4和C8構成輸出電壓取樣電路，控制IC1輸出脈沖的占空比，從而實現穩定輸出電壓的目的。
