1 系統測量原理

測量方法采用多周期同步測量法，保證了測量精度。

多周期同步測量原理與傳統的頻率和周期的測量原理不同，時鐘信號(f0)經同步電路作用后與被測信號同步。主門 與主門 在時間T 內被同時打開，于是計數器 和計數器 便分別對被測信號和時鐘信號的周期數進行累計。在T內，事件計數器的累加數為Na；時間計數器的累加數為Nb。再由單片機運算得出被測頻率為（Na/Nb）×f。由于D觸發器的同步作用，計數器 所記錄的Na值已不存正負1誤差的影響。但由于時鐘信號與閘門的開和關無確定的相位關系，計數器 所記錄的Nb值仍存在正負1誤差的影響，由于時鐘頻率很高，正負1誤差影響小，所以測量精度與被測信號頻率無關，且在全頻段的測量精度是均衡的。

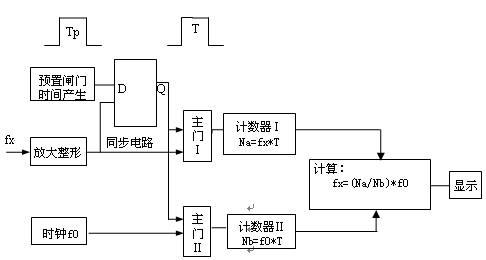

圖1 系統測量原理框圖

2 系統硬件設計

在頻率計設計中，硬件電路采用了8051單片機、雙四位二進制計數器74LS393、緩存器74LS244、8155帶RAM和定時器/計數器的可編程并行接口芯片、16K程序存儲器擴展芯片2716、十倍分頻器74s196、反向器74ls14、反向驅動器7406、7407等。所采用的芯片技術成熟，性能可靠，性價比較高。

系統硬件主要由四部分組成:通道部分、計數器部分、單片機控制和接口部分、顯示部分。

2.1通道部分

本頻率計的輸入通道由兩部分組成，第一部分就是常見的信號預處理電路，包括對被測信號的放大、整形、濾波等等。第一級由開關三極管構成的零偏置放大器，三極管采用開關三極管以保證放大器具有良好的高頻響應。第二級是由74LS14施密特觸發器構成的電路。施密特觸發器一方面起到整形作用，用于把放大器生成的單相脈沖信號轉換成與TTl/CMOS兼容的方波信號。另一方面其滯后帶寬可以有效抑制信號中的干擾。第三級是由74ls196構成的分頻器電路。本機設計測頻范圍20HZ～100MHZ，當被測頻率大于10 MHZ時，需經分頻電路分頻后再送入計數器電路。第四級是由4N25構成的光電隔離電路，用于把輸入的電信號轉化為光信號進行傳輸，從而把測量電路與外界干擾隔開，能有效地保證測量精度。

第二部分是同步門電路，它的作用是保證被測信號和頻率基準信號同時進入測量電路。其構成主要包括由與門組成的主門I和主門II，以及由D觸發器構成的同步門控制電路，主門I控制被測信號fx的通過，主門II控制時鐘信號f的通過。

2.2計數器部分

計數器包括時間計數器和事件計數器兩部分，它們是完全相同的計數電路。分別由前后兩級組成，前級電路由高速的TTL計數器74LS393構成八位二進制計數器；后級由單片機內的計數器構成十六位二進制計數器。計數前，先由P1.3發計數器清零信號，計數后通過74LS244 緩沖器將測量結果讀入內存。這樣設計既充分利用了硬件資源，又大大提高了測量頻率范圍。

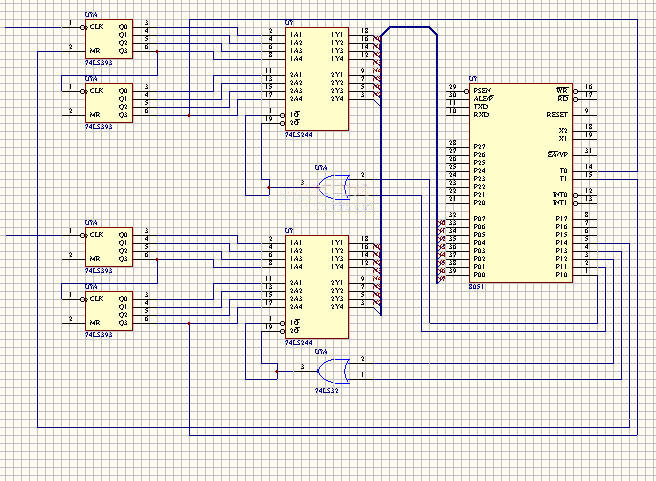

圖2 計數器電路圖

2.3 單片機控制和接口部分

8051單片機的任務是進行整機測量過程的控制、故障的自動檢測以及測量結果的處理與顯示等。

P1口與P2 口被用于施加各種控制信號，其中：P1.0 作為預置閘門時間的控制線；P1.1作為同部門控制電路的復位信號線；P1.2用于查詢閘門時間的狀態線；P1.3作為計數器復位信號線。

單片機內部有兩個16位二進制定時/計數器，用做兩個主計數器的一部分，并通過T0,T1分別與外部事件計數器和時間計數器的進位端相接。外部的時間計數器和事件計數器的測量結果分別通過擴展輸入口與P0口相連。

8155作為單片機的擴展I/O口，主要用來與顯示電路接口， 8155內部的14 位計數器被用來作為本機的閘門時間計數器，定時器的輸入信號取自單片機ALE端；定時器的輸出與單片機的INT1相連，作為中斷信號。

2.4 顯示部分

采用8 位LED數碼管進行顯示。這是一個較為典型的采用8155并行口組成的顯示電路。八位LED顯示采用了動態顯示軟件譯碼工作方式。LED顯示器選用共陰極，段碼由8155PA口提供，位選碼8155PB口提供。其中7406反向驅動器做作為位選碼驅動器，這是因為8155PB口正邏輯輸出的位控與共陰極LED要求的低電平點亮正好相反，即當PB口位控線輸出高電平時，點亮一位LED。7407是同相驅動器，作段選碼驅動器。

3 系統軟件設計

軟件采用匯編語言編寫，應用模塊化設計方法，主要包括中斷監控服務程序，數值比較子程序，數據處理子程序，十進制轉換子程序，LED顯示子程序。主流程圖如下：

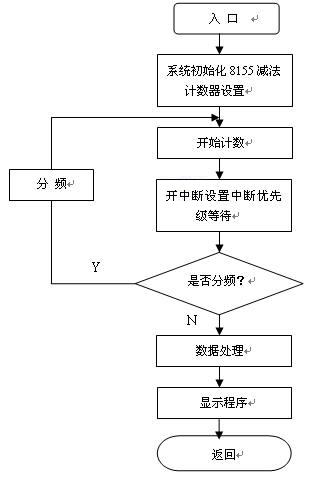

圖3 程序主流程圖

程序編寫較難的部分是數據處理部分，它涉及到多字節的乘除法。因為乘數和被乘數各為三字節，因此需要進行九次乘法運算，得到九個部分積。我們知道MUL AB 指令，把累加器A和寄存器B中的兩個無符號8位數相乘，所得的16位乘積結果，低位字節放在A中，高位字節放在B中。假定部分積的高字節以“H ”為標志，部分積的低字節以“L”為標志，還要對相加產生的進位進行處理。

下圖為乘法的具體實現過程的示意圖：

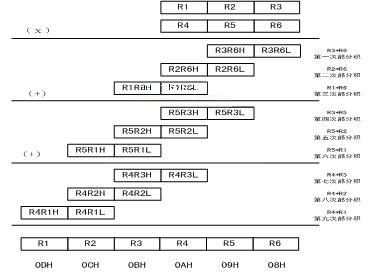

圖4 乘法運算示意圖

乘法運算程序的關鍵段如下:

   MOV A，R6

   MOV B，R3

   MUL AB             ；得第一次部分積

   MOV O8H，A         ；得乘積的第六字節

   MOV 09H，B         ；R3R6H

   MOV A，R6

   MOV B，R2

   MUL AB             ；得第二次部分積

   ADD A,O9H          ；R3R6H+R2R6L

   MOV 0BH，A

   CLR A

   ADDC A，B          ；R2R6H+C

   MOV OAH，A

   MOV A，R6

   MOV B，R1

   MUL AB             ；得第三次部分積

   ADD A，0AH         ；R2R6H+R1R6L

   MOV OCH，A

   CLR A

   ADDC A，B          ；R1R6H+C

4 結束語

該系統結構簡單，與傳統的電路相比，該系統處理速度快、穩定性高，采用多周期同步測量法實現全頻段的頻率精確測量，具有較高的性價比。

本文的創新觀點是計數器和定時器分別由前后兩級組成，前級電路由高速的TTL計數器74LS393構成八位二進制計數器；后級由單片機內的計數器構成十六位二進制計數器，大大提高了頻率計的測量范圍。

參考文獻

[1]李光第，朱月秀等 . 單片機基礎[M] . 北京航空航天大學出版社，2004

[2]李朝青. 單片機原理及接口技術設計[M] . 北京航空航天大學出版社，2003

[3]趙茂泰. 智能儀器原理及應用[M] . 電子工業出版社，2004

[4]赫建國，劉建新等 . 基于單片機的頻率計設計[J] 西安郵電學院學報，2003

[5]曹柏榮，林士瑋 . 基于單片機的康復儀研究[J] 微計算機信息， 2006，2-1：21-23。
