這學期開了一門新的課程，單片機。一門實用性很強的課程！而我們所學習的就是以Atemel公司出的8051為基礎的結構及編程。在接觸過程中，我們學到了8051的最小系統，通過該最小系統，我們可以用keil軟件進行編程從而實現對一些外設的控制！比如一些簡單的實驗：閃爍燈、模擬開關燈等等！所以制作一個最小系統就顯得很重要。

下面就介紹一下我所知道的一些簡單的電路圖：

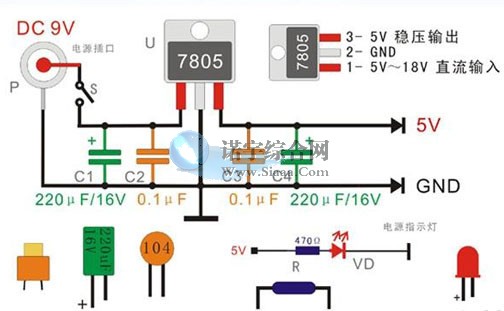

 1.電源電路：

  我們知道單片機正常工作所需要的電壓是+5V的電壓，而我們不能直接得到，所以只能進行轉換，用7805將+9V的電壓轉換成+5V的電壓，焊接電路的時候注意C1,C2為極性電容，所以注意正負極。還有那個+9V的電源，本來是很方便的，往電路上焊一個接口，直接插上電源就OK了。但是考慮到經濟問題，我給大家買的不是那種。用的時候把線前面的接頭剪了，里面應該有4條線，2根是+9V的，另兩根是+24V的，我們用+9V的線就行了！電源電路圖如下：

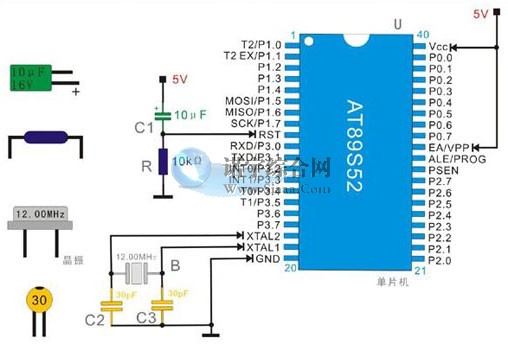

   2.單片機焊接電路：

     這個電路較為簡單，而且用得是上電復位電路，所用到的元器件也很少，但是要特別注意單片機的接口，尤其是I/O接口，因為我們要用它們輸出或者是進行數據傳輸，所以最好是能多有幾個接口，所以用到雙排插針或者是單排插針，用排線連接它們和外設。

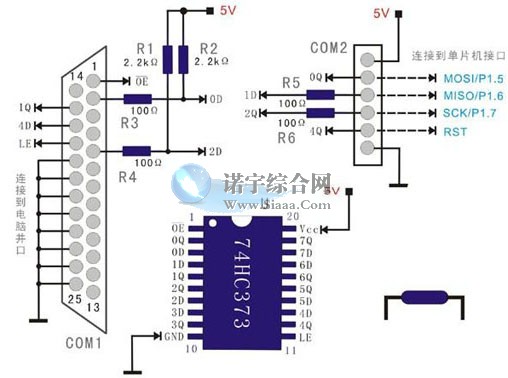

  3.串口焊接，也就是下載線！

    我們通過Keil軟件編譯一些程序，通過單片機實現一些功能，但是我們必須通過下載線將程序下載到單片機內部，也可以用燒寫器，但是成本太高，而且利用率太低，所以我們選用下載線！本來是打算焊USB接口的，但是感覺難度很大，所以感覺還是用這個串口電路比較好，成功率較高！這個電路主要用到的就是74373鎖存器。提醒大家，任何芯片工作都要接電源和接地，千萬別忘了。我連一個搶答器電路的時候就是因為74LS175沒有接地，花了一天的時間去檢查電路。所以千萬別忘了！

   注意，我們焊得這個電路只是單片機的最小系統而已，沒有任何外部設備。所以在檢查這個電路時要連一個簡單的外設。我這兒有資料，可以來拿！祝大家玩兒成功！！！
