1 引言

PT2262是紅外遙控編碼器，PT2272是其接收解碼器,兩者常常配對使用，現已廣泛用于汽車門控、遙控門鎖、門禁管理等領域，也可用于傳送數字信息。PT2262具有19位二進制編碼功能；PT2272的解碼只有4～6位，這就限制了數據傳輸?shù)膽?yīng)用。在此從PT2262接收的信號特征入手，利用8051F330單片機直接對接收到的信號進行解碼，解釋出PT2262發出的全部19位數據，從而使其應用于數字通信、智能化控制等領域。

2 硬件電路

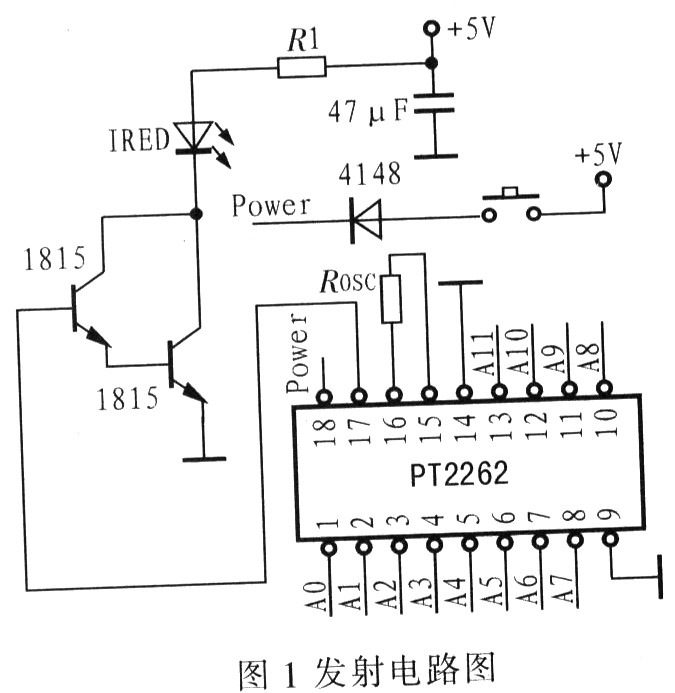

圖1是發射裝置的原理圖,PT2262作為編碼器，當按下按鍵時，設定的地址碼和數據碼從17引腳串行輸出,經紅外發射元件IRED發出信號。通過電阻Rosc調節發射頻率，適當提高PT2262工作電壓(2．6 V～15 V)，以增大發射距離。其中A0～A12可設置為高電平、低電平、懸空三種狀態，因此可以發送531 441種編碼組合，完全滿足設計需求。

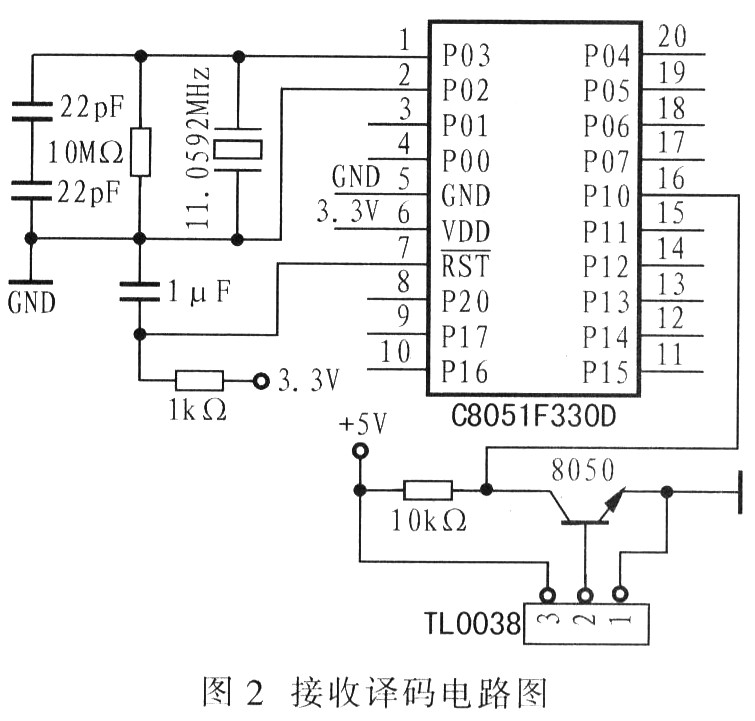

接收裝置采用集紅外線接收、放大、整形于一體的集成電路TL0038,無需任何外接元件，就能完成從紅外線接收到輸出與TTL電平信號兼容的所有工作，故適用于各種紅外線遙控和紅外線數據傳輸。譯碼采用8051F330D單片機，11．059 2 MHz晶體振蕩器,接收信號送至I／0端口P1．0進行軟件解碼。接收和譯碼電路如圖2所示。

3 解碼原理

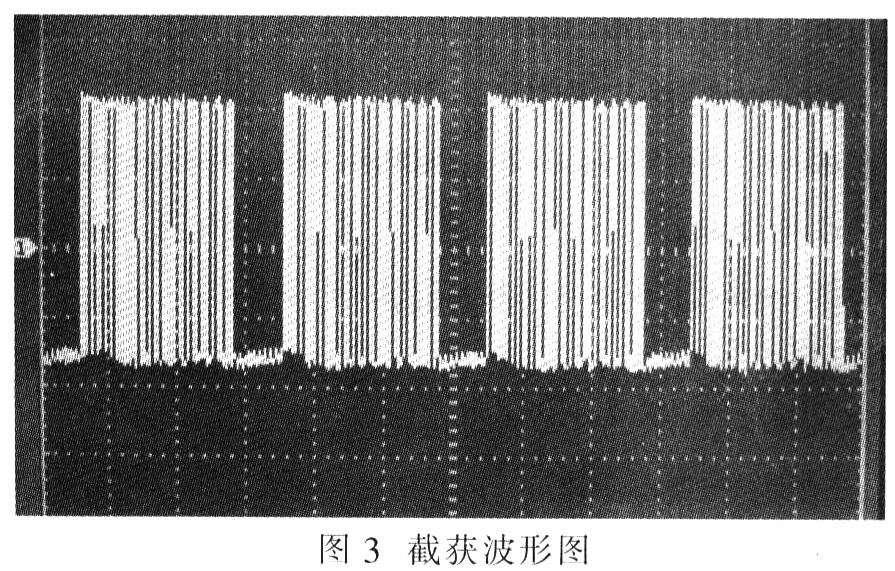

編碼器PT2262發送的編碼信號是由：地址碼、數據碼、同步碼組成的一個完整碼字,最多可以有12位(A0～A11)三態地址端引腳(懸空、高電平、低電平)，任意組合可提供531 441個地址碼。將編碼器PT2262的A8拉高,D3拉高，D0拉高，D1拉低，其余懸空。截取一段接收模塊信號輸出波形如圖3所示，PT2262每發射一次，至少發送4組相同編碼字碼。每組字碼間隔(低電平)約14 ms。

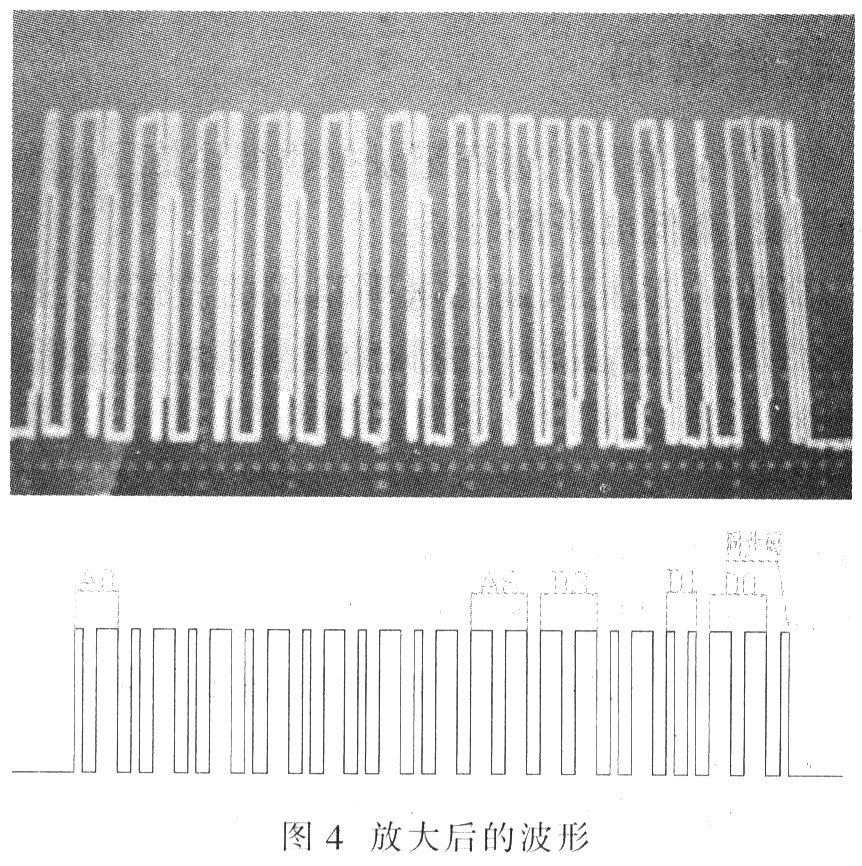

將其截獲波形每組字碼放大，如圖4所示，一組字碼有12位A／D碼，每個A／D位是由2個脈沖表示：2個窄脈沖則表示“0”：2個寬脈沖表示“1”；1個窄脈沖和1個寬脈沖表示“F”,即地址碼“懸空”：除此之外，每組字碼之間還有1個同步碼隔開，所以每組字碼共計有25個寬度不同的脈沖。窄脈沖寬為200μs，寬脈沖寬為1 200μs；兩個窄脈沖之間寬1 200μs；兩個寬脈沖間寬200μs；寬窄脈沖間寬為200μs；在4組字碼中，每組的字碼間隔為14 000μs。因此，采用單片機軟件解碼時，只要判斷出起始碼，并且識別其后面的字碼脈沖寬度即可。

4 抗干擾措施

常用抗干擾措施,是在硬件電路中采用電源濾波、電源穩壓、數字地與模擬地隔離。在設計中，除采用上述方法外，還根據干擾信號與有效信號波形特征異同點，采用軟件識別干擾信號和有效信號，從而實現“抗干擾”目的。

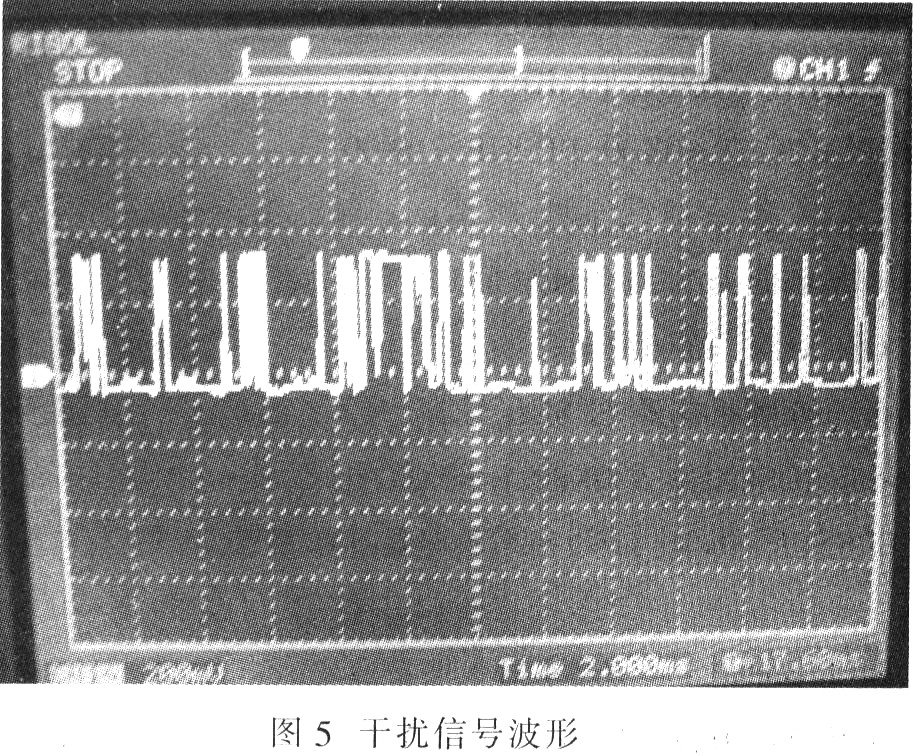

當遙控器不發射時，由于空氣中各雜波干擾，接收模塊的信號輸出端仍然會有干擾信號，截獲波形如圖5所示。

觀察其特征，低電平最長為3 000μs，最短數十微秒；高電平最長500μs，最短數微秒.與發射時接收到的規則波形(即非有效信號)相比較，低電平為1 400μs的信號，是有效信號，而不是干擾信號。

并將A0～A34個地址焊接到高電平上作為發射編碼信號的幀前碼，可解決誤碼率和干擾問題。

5 軟件解碼

步驟1：單片機循環記錄接收模塊信號電平脈沖的長度。高低電平都記錄。

步驟2：從記錄高低電平組成的波形中，找出連續8個1 200μs時長的脈沖信號為特征波形段，即幀前碼。

步驟3：確認幀前碼之前是否存在一個時長為14 000μs的低電平，如果有(則說明不是干擾碼)，將解碼并存儲結果,然后根據指令碼執行相應控制功能。如沒有，則放棄記錄的數據，重復步驟1，直到滿足條件為止。

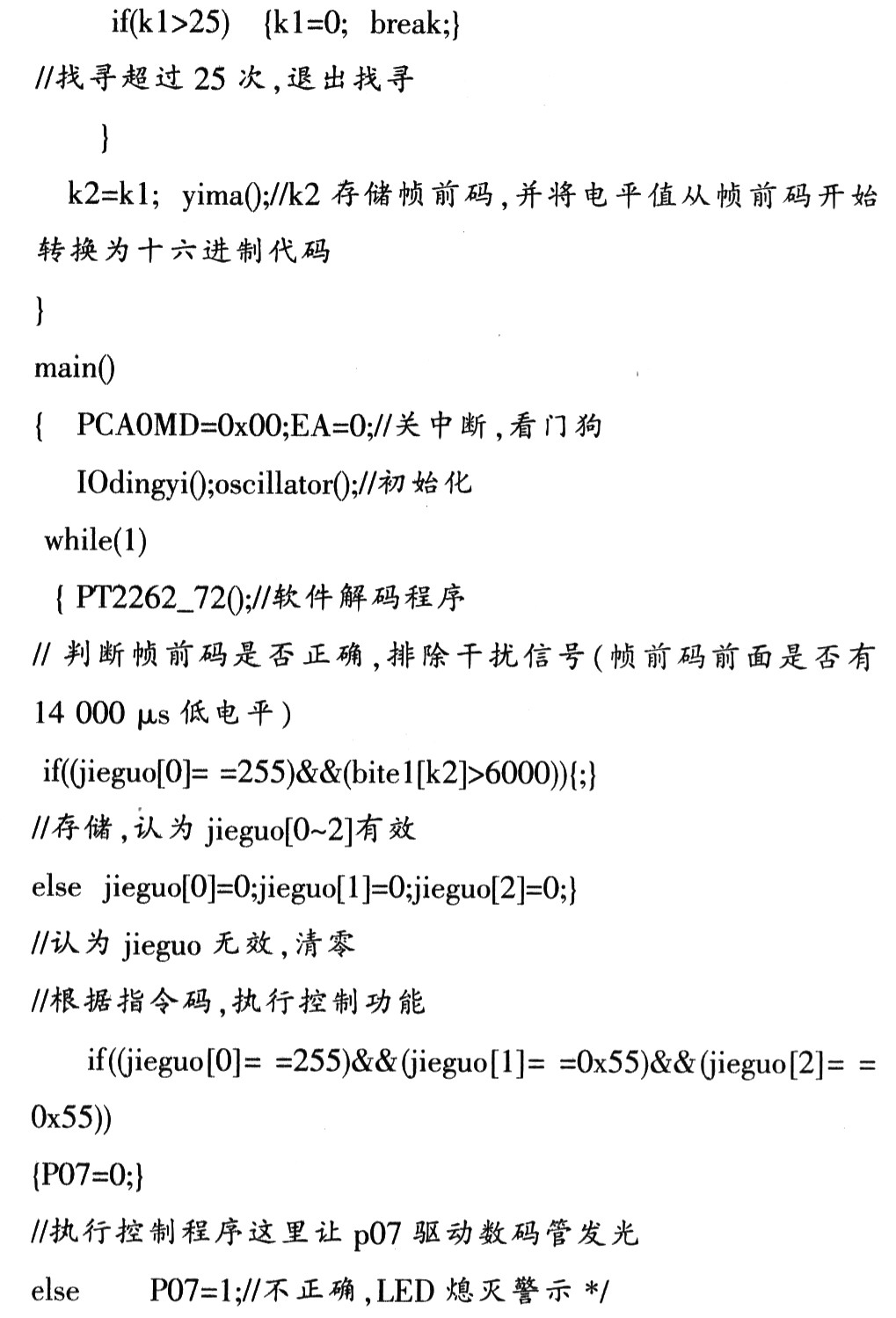

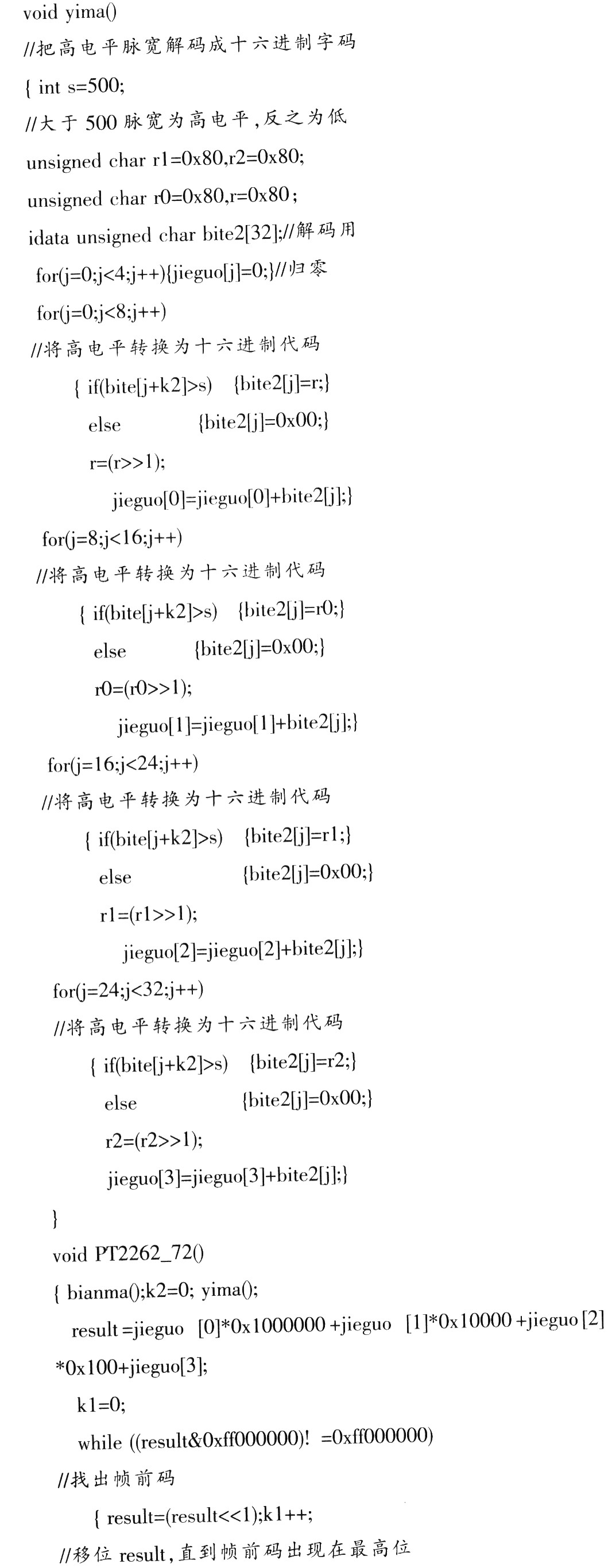

以下給出了相關軟件解碼的程序代碼：


}
}

6 結束語

該軟件解碼部分已在8051F330D單片機(11．059 2 MHz晶體振蕩器)上通過現場測試，設計方案可應用于門禁管理系統。實踐表明，應用方便、可靠性好、代碼識別準確。
