1．原理

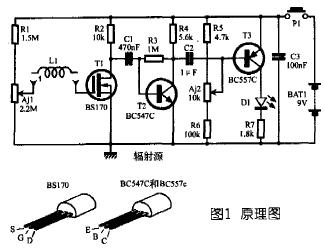

    如圖1所示。檢測器所用的敏感元件是一個與場效應晶體管(T1)連接的電感線圈(L1)。T1是通過串接的固定電阻(R1)和可變電阻(AJ1)在其導
電區始端被極化的。T1的漏極上將呈現出L1中產生的經過放大的電動勢。呈現在電阻R2端腳上的被放大的信號經由電容C1送到設置在圍繞NPN晶體管T2建立的公共發射極上的第二放大級。T2的集電極上呈現的信號的幅度當然取決于周圍的輻射強度；如果用示波器進行測試時，可在T2集電極看到100mV以上的電壓波形。電容C2是耦合電容，它將T2放大后的信號送到T3，同時又起到隔直流的作用。

    T3的基極是通過固定電阻R5、R6和可變電阻AJ2建立偏置電壓的。調節AJ2可使T3達到無輻射截止點，從而熄滅集電極電路中的發光二極管D1。當輻射達到一定強度時，T2輸出信號的負半波將導通T3，從而點亮發光二極管D1。電阻R7可限制通過發光二極管D1的電流。
    因為檢測器只是用來判斷輻射污染范圍的，所以要設置一個簡單的開關按鈕(P1)。電容C3作電源(BAT1)濾波用。

2．制作

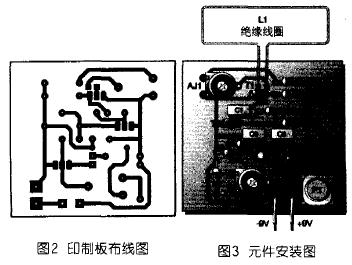

    圖2為印制電路布線圖。圖3為元件裝配圖。考慮到整個電路和電池要裝在一個塑料盒里。印制電路的尺寸不能太大，元件的插腳不能留得過長，以免裝不進去或蓋不上蓋子。


3．調試
    安裝完畢后，首先把檢測器放置在遠離照明線或電壓較高的電線的位置上(例如房間中央)。當檢查晶體管和發光二極管的安裝方向正確之后，要順時針方向旋轉AJ1，直至電壓達到9V，指示燈點亮為止。調節前，最好用電烙鐵把按鈕P1臨時焊下來。否則在調節過程中要一直按住該按鈕。向正反兩個方向調節AJ2，調節應起始于發光二極管點亮狀態，終止于熄滅狀態。一旦發光二極管熄滅，AJ2就已調節到位。不要再調。調節AJ1時。檢測器應靠近(距離幾厘米)輻射源(如壁嵌式電源插座、電視機、HI-FI設備等)。
    在逆時針方向旋轉AJ1的情況下，當調到某一特定位置時，檢測器越是接近輻射源，發光二極管就越是容易點亮 先把檢測器逐步移近輻射源，一直移到D1開始發光的位置；再把檢測器逐步移開，一直移到D1不再持續發光的位置。若晶體管T1持續導通，則表明AJ1還沒有調節好。AJ1雖不容易一次調準，但只需反復進行幾次就可調節到位。
    調準AJl之后就可以試用檢測器了。試用結果表明，只要離開視頻設備或計算機屏幕1m以上。離開電子鬧鐘40cm以上，離開床頭燈電源線20cm以上，就不會受電磁輻射傷害。你還會發現。接地金屬屏蔽罩具有令人稱奇的防輻射效果，被屏蔽設備的對外輻射量接近于零。檢測器還可測出從電源線上牽出的插座板或配線板上的開關是否已關斷等。總之，你會隨時發現它的新用途。
