制冷系統主要部件組成

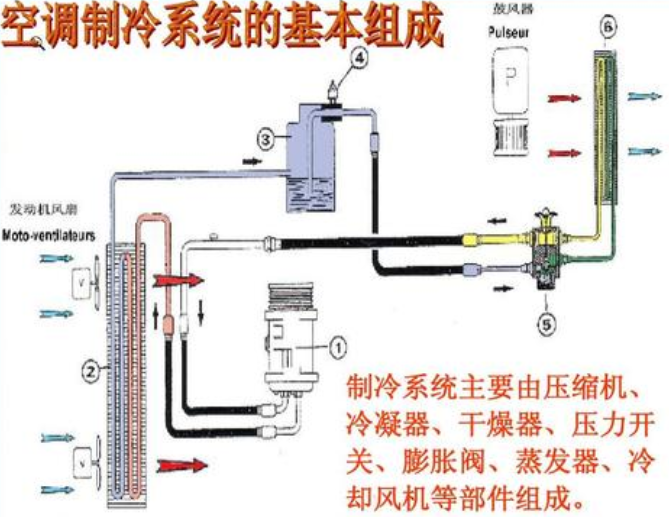

　　制冷系統由制冷劑和四大機件，即壓縮機，冷凝器，膨脹閥，蒸發器組成。

　　壓縮機

　　壓縮機是制冷循環的動力，它由電動機拖動而不停地旋轉，它除了及時抽出蒸發器內蒸氣，維持低溫低壓外，還通過壓縮作用提高制冷劑蒸氣的壓力和溫度，創造將制冷劑蒸氣的熱量向外界環境介質轉移的條件。即將低溫低壓制冷劑蒸氣壓縮至高溫高壓狀態，以便能用常溫的空氣或水作冷卻介質來冷凝制冷劑蒸氣。

　　冷凝器

　　冷凝器是一個熱交換設備，作用是利用環境冷卻介質（空氣或水），將來自壓縮機的高溫高壓制冷蒸氣的熱量帶走，使高溫高壓制冷劑蒸氣冷卻、冷凝成高壓常溫的制冷劑液體。值得一提的是，冷凝器在把制冷劑蒸氣變為制冷劑液體的過程中，壓力是不變的，仍為高壓。

　　節流閥（膨脹閥）

　　高壓常溫的制冷劑液體不能直接送入低溫蒸發器、根據飽和壓力與飽和溫度——對應原理，降低制冷劑液體的壓力，從而降低制冷劑液體的溫度。將高壓常溫的制冷劑液體通過降壓裝置——節流元件，得到低溫低壓制冷劑，再送入蒸發器內吸熱蒸發。在日常生活中的冰箱、空調常用毛細管作為節流元件。

　　蒸發器

　　蒸發器也是一個熱交換設備。節流后的低溫低壓制冷劑液體在其內蒸發（沸騰）變為蒸氣，吸收被冷卻物質的熱量，使物質溫度下降，達到冷凍、冷藏食品的目的。在空調器中，冷卻周圍的空氣，達到對空氣降溫、除濕的作用。蒸發器內制冷劑的蒸發溫度越低，被冷卻物的溫度也越低。在冰箱中一般制冷劑的蒸發溫度調整在-26℃~-20℃，在空調器中調整在5℃~8℃。

　　制冷系統工作原理

　　用管道依次將這些設備連接，形成一個封閉式系統。系統工作時，壓縮機將蒸發器所產生的低溫低壓制冷劑蒸汽吸入氣缸內，經壓縮機壓縮，壓力升高（溫度也升高）到稍大于冷凝器內的壓力時，將其氣缸內的高壓制冷劑蒸汽派到冷凝器中。（所以壓縮機起著壓縮與輸送制冷劑的作用）在冷凝內高溫高壓的制冷劑蒸汽與溫度較低的空氣（或常溫水）進行熱交換而冷凝為液態制冷劑，這時液態制冷劑經過膨脹閥降溫（降壓）后入蒸發器，在蒸發器內吸收被冷卻物體的熱量后再汽化。這樣被冷卻的物體便得到冷卻而制冷劑蒸汽又被壓縮機吸走，因此在制冷系統中經過壓縮，冷凝，膨脹，蒸發四個過程完成一個循環。
