這種網絡自動測試器，可方便地檢測網絡線的連通情況的連接線序，具有一定的實用價值，最適合初學者自制。

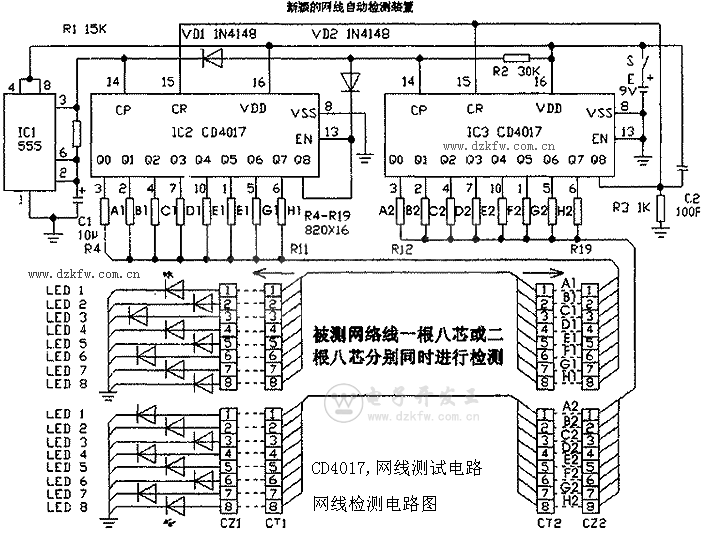

　　電路工作原理見下圖所示。用NE555型電路制作成頻率約f=1Hz的對稱方波，由3腳輸出至十進制計數／分頻器的IC2、IC3的CP端，輸出的脈沖信號，則按IC2：Q1～Q8，IC3：Q1～Q8的順序輪流輸出正脈沖，C2、R3為IC2、IC3提供開機清零的信號，請注意；一定要按IC2、IC3的管腳的順序進行對號入座，否則輸出的指示信號可能出現不規(guī)則。按圖接線無誤，一般情況下不需調試即可正常使用。
　　使用方法：將待查網絡線兩端分別把CT1、CT2水晶公插頭，插入母插座CZ1和CZ2，然后開啟網絡自動測試器電源，這時發(fā)光二極管第一組LED1～LED8，第二組LED1～LED8按順序輪流閃亮則表明是網線嵌入無誤。如某個發(fā)光二極管不亮，表明對應連線有虛焊。
　　約8～10s即可準確完成二根8芯網絡線的檢測。
