一般的，我們用由上而下的層級來認識集成電路，這樣便于理解，也更有條理些。

　　（1）系統級

　　以手機為例，整個手機是一個復雜的電路系統，它可以打電話、可以玩游戲、可以聽音樂、可以嗶--。它由多個芯片以及電阻、電感、電容相互連接而成，稱為系統級。（當然，隨著技術的發展，將一整個系統做在一個芯片上的技術也已經出現多年——SoC技術）

　　（2）模塊級

　　在整個系統中分為很多功能模塊各司其職。有的管理電源，有的負責通信，有的負責顯示，有的負責發聲，有的負責統領全局的計算，等等。我們稱為模塊級。這里面每一個模塊都是一個宏大的領域，都聚集著無數人類智慧的結晶，也養活了很多公司。

　　（3）寄存器傳輸級（RTL）

　　那么每個模塊都是由什么組成的呢？以占整個系統較大比例的數字電路模塊（它專門負責進行邏輯運算，處理的電信號都是離散的0和1）為例。它是由寄存器和組合邏輯電路組成的。

　　所謂寄存器就是一個能夠暫時存儲邏輯值的電路結構，它需要一個時鐘信號來控制邏輯值存儲的時間長短。

　　現實中，我們需要時鐘來衡量時間長短，電路中也需要時鐘信號來統籌安排。時鐘信號是一個周期穩定的矩形波。現實中秒鐘動一下是我們的一個基本時間尺度，電路中矩形波震蕩一個周期是它們世界的一個時間尺度。電路元件們根據這個時間尺度相應地做出動作，履行義務。

　　組合邏輯呢，就是由很多“與（AND）、或（OR）、非（NOT）”邏輯門構成的組合。比如兩個串聯的燈泡，各帶一個開關，只有兩個開關都打開，燈才會亮，這叫做與邏輯。

　　一個復雜的功能模塊正是由這許許多多的寄存器和組合邏輯組成的。把這一層級叫做寄存器傳輸級。

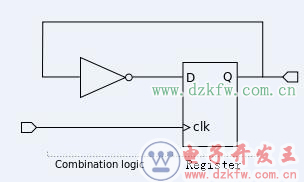

　　圖中的三角形加一個圓圈是一個非門，旁邊的器件是一個寄存器，D是輸入，Q是輸出，clk端輸入時鐘信號。

　　（4）門級

　　寄存器傳輸級中的寄存器其實也是由與或非邏輯構成的，把它再細分為與、或、非邏輯，便到達了門級（它們就像一扇扇門一樣，阻擋/允許電信號的進出，因而得名）。

　　（5）晶體管級

　　無論是數字電路還是模擬電路，到最底層都是晶體管級了。所有的邏輯門（與、或、非、與非、或非、異或、同或等等）都是由一個個晶體管構成的。因此集成電路從宏觀到微觀，達到最底層，滿眼望去其實全是晶體管以及連接它們的導線。

　　早期的時候雙極性晶體管（BJT）用的比較多，俗稱三極管。它連上電阻、電源、電容，本身就具有放大信號的作用。像堆積木一樣，可以用它構成各種各樣的電路，比如開關、電壓/電流源電路、上面提到的邏輯門電路、濾波器、比較器、加法器甚至積分器等等。由BJT構建的電路我們稱為TTL（Transistor-Transistor Logic）電路。BJT的電路符號長這個樣子：

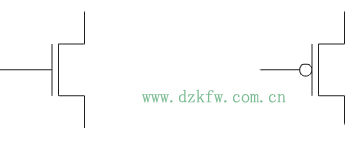

　　后來金屬-氧化物半導體場效應晶體管（MOSFET）的出現，以優良的電學特性、超低的功耗橫掃IC領域。除了模擬電路中BJT還有身影外，基本上現在的集成電路都是由MOS管組成的了。同樣的，由它也可以搭起來成千上萬種電路。而且它本身也可以經過適當連接用來作電阻、電容等基本電路元件。MOSFET的電路符號如下：

　　如上所述，在實際工業生產中，芯片的制造，實際上就是成千上萬個晶體管的制造過程。

　　現實中制造芯片的層級順序就要反過來了，從最底層的晶體管開始一層層向上搭建。

　　基本上，按照“晶體管->芯片->電路板” 的順序，我們最終可以得到電子產品的核心部件——電路板。

　　想直接看芯片制造的可以直接空降至此。

　　下文中的光刻機主要指步進式和掃描式光刻機。

　　1. 首先我們知道，光刻的大致流程是，一個晶圓（wafer）（通常直徑為300mm）上涂一層光刻膠，然后光線經過一個已經刻有電路圖案（pattern）的掩膜版（mask or reticle）照射到晶圓上，晶圓上的光刻膠部分感光（對應有圖案的部分），接著做后續的溶解光刻膠、蝕刻晶圓等處理。然后再涂一層光刻膠，重復上述步驟幾十次，以達到所需要求；

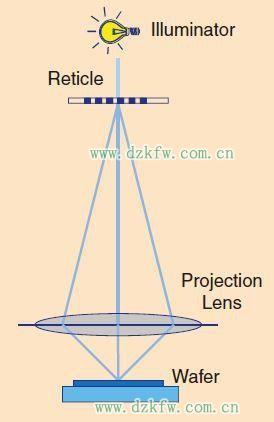

　　2. 簡化結構請看下圖。掩膜版和晶圓各自安裝在一個運動平臺上（reticle stage and wafer stage）。光刻時，兩者運動到規定的位置，光源打開。光線通過掩膜版后，經過透鏡，該透鏡能夠將電路圖案縮小至原來的四分之一，然后投射到晶圓上，使光刻膠部分感光。

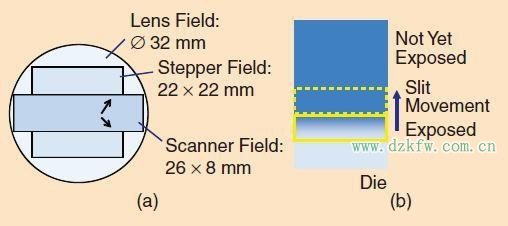

　　3. 一塊晶圓上有很多die，每一個die上都刻有相同的電路圖案，即一塊晶圓可以出產很多芯片。一個die典型的尺寸是26×32mm。光刻機主要有兩種，一種叫做stepper，即掩膜版和晶圓上的某一個die運動到位后，光源開、閉，完成一次光刻，然后晶圓運動使得下一個die到位，再進行一次光刻，依此類推。而另一種光刻機叫做scanner，即光線被限制在一條縫的區域內，光刻時，掩膜版和晶圓同時運動，使光線以掃描的方式掃過一個die的區域，從而將電路圖案刻在晶圓上（見下圖(b)）。scanner比stepper的優勢在于，可以提供更大的die的尺寸。其原因在于，對于一個固定尺寸的圓透鏡，比如直徑32mm的圓（指投射后的區域大小），其允許透過的光線的區域尺寸是受限的。若采用stepper的step-and-expose方式進行光刻，一個die的區域必須能被包含在直徑32mm的圓中，因此能獲得的最大的die的尺寸為22×22mm；若采用scanner的step-and-scan方式，透鏡能夠提供的矩形區域長度可以到26mm（26×8mm）甚至更長，將光縫設置為這個尺寸，使用掃描的方式便可以獲得26×Lmm的區域（L為掃描長度）。區域示意見下圖(a)。同樣的透鏡在stepper下可以實現更大區域的意義在于，當你需要生產尺寸較大的芯片的時候，換一個更大的透鏡的費用是昂貴的。

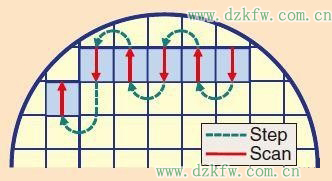

　　4. Scanner的step-and-scan過程的示意圖如下：

　　5. 為了使每層的電路相互之間不發生干涉，需要對上下平臺進行精密運動控制。掃描時上下平臺應處于勻速運動階段。目前最小的層疊誤差小于2nm（單個機器內）或3nm（不同機器間）。

　　6. 光源的波長一般為365、248、193、157甚至13.5 nm（EUV， Extreme Ultraviolet）。因為光刻過程受到衍射限制，光源波長越小，能夠做出的芯片尺寸就越小。

　　7. 在透鏡和晶圓之間加入折射率大于1的液體（如水），可以減小光線波長，從而提高NA（數值孔徑）和分辨率。這種光刻機叫浸潤式（immersion）光刻機。

　　8. 世界上做高端光刻機的廠家主要有ASML、Nikon和Canon。佳能大概已經不行了。Nikon每年開個會叫做LithoVision。
