業余電臺是業余無線電愛好者用來研究無線電通訊技術，并進行技術交流、訓練和竟賽的工具。本文介紹用于2m波通訊的方框無線（cubICal quad antenna）。配合天線旋轉器和方位控制器能有效地與業余電臺愛好者聯系。

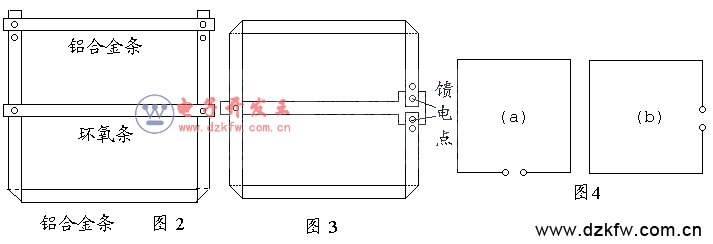

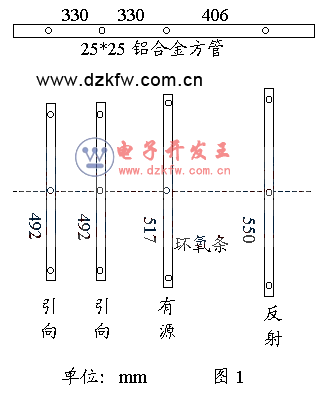

方框天線具有方向性強、增益高、易匹配和易制作的優點，現以145MHz為例介紹一下4單元方框天線的制作。如圖1所示，方框天線由引向振子、有源振子和反射振子構成。振子長度和間距尺寸均標于圖上，單位為mm，考慮到抗風性能和制作容易，筆者采用市售鋁合金條做振子。振子的折合方法如圖2所示，將方框的一端開口，并鉆幾個小孔，以便調節整個框的周長。中間用環氧條支撐，這樣一個引向振子就做好了。同理，可制作另一個引向振子及反射振子。有源振子的做法如圖3所示，將方框一邊的中間開口，兩端固定在環氧條上，并作為饋電點連接饋線。
天線橫桿采用25mmX25mm的市售鋁合金方管，橫桿長約1.2m。各振子與橫桿的連接可先把環氧條固定在一小段方管上，然后再把方管固定在橫桿上。該天線的有源振子的饋電點可以直接與50歐姆射頻電纜相連接，無需任何匹配器。安裝時必須注意有源振子饋電邊的放置（圖4）。無線電愛好者對于2m波段采用如圖4（b）所示的方向放置。無線安裝完畢后就可以調整了，只需要在上發射機和駐波比表，增減有源振子及各振子的長度即可使SWR＝1。
