一、軸流式的水輪發電機組：

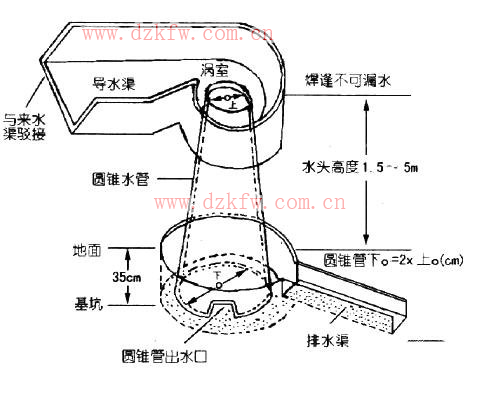

    如下圖所示，利用水流漩渦強吸力驅動多葉螺旋槳，內軸連接螺旋槳與發電機轉子同步運行，外軸連接發電機外殼與水輪機導水罩。水輪機在下，發電機在上，垂直安裝在渦室出水口。出水口下接上小下大的圓錐形密封管，要求不能漏氣。下出水口浸沒水中形成真空，當開閘時水從導水渠進入渦室，由于渦室的作用打著水漩渦，從水輪機導水罩外圍繞圈沖入并迅速下墜，形成較大的漩渦吸力，驅動螺旋槳，帶動轉子運轉發電。制作安裝時，請電焊工根據水輪機出水口尺寸做一個上小下大，相當于水頭高度的圓錐管，材料用6mm的冷軋板，下直徑等于兩倍上直徑，上直徑與水輪機出水口相同，圓錐管底邊開三個與進水口大小相同的缺口，作出水用。此出口高度盡量在10cm～15cm左右，還要被基坑積水浸沒，圓錐管底邊沿用鋼筋鐵圈加固，以防承重翹起。加固后，焊上三個鉆好螺絲孔L形角鐵作固定用，圓錐管制好后能剛好套進軸流機組的出水管。再根據圖紙?zhí)峁┑某叽绾负脺u室，渦室底邊上沿對稱焊三個L形角鐵作固定機組用，以上制作完成后，在選址處平整地面，預挖深35cm的基坑及排水渠排水并用水泥作硬底化處理。排水渠要高于圓錐管出口15cm，才可保持基坑積水浸沒圓錐管出水口，鐵板導水渠與來水渠交接處用水泥漿密封安裝柵欄和水閘以隔樹葉垃圾及停機保養用。安裝時發電機在上水輪機在下，垂直套進圓錐管的進水口并用鐵線把水軸輪機外軸與三個角鐵固定。發電時開閘引水進入渦室，發電機轉動，待運轉穩定后再接上開關用電（安裝示意見下圖）。

　　二、斜擊式水輪發電機：

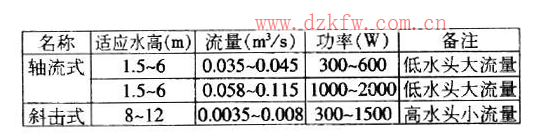

   該發電機組可以安裝在水輪機外殼上端，外殼罩著水輪，此水輪為十二瓣鼓形水葉組成，高壓噴水槍與水輪成斜角，高壓強的水流噴出時沖擊水輪高速轉動，帶動強磁轉子同步運轉，定子線圈切割磁力線產生電壓，水槍有水閥調控水流量。另斜擊式機組的發電機，如果接上220V／5W 燈泡，用手轉動水輪，燈泡便能發光。因此可以單獨拆出改裝成手搖捕魚機或風力發電機，也可作學校物理教學演示實體。 根據水輪機下水口尺寸，用水泥混凝土砌好基礅，中間開一個與底腔相當?shù)呐潘�管，此管可以是敞開式也可為封閉式，類似于小爐灶，排水管與排水渠相通，砌礅同時裝好固定機座的螺絲。根據進水管直徑大小購回長度與水頭相當?shù)蔫F管或PVC、膠管制作成壓力管，高度越高壓力越大，有條件的最好做成上大下小，這樣效果更好。把水管與水輪機進水管連接起來，上端進水管與進水渠出水口用水泥固定并密封。水管中段用木架支撐，放水開機時，先關閉水閥用塑料袋包好發電機，以防水管漏水淋濕，待無漏水后再開水閥運轉發電。運轉后如發現燈泡不夠亮，檢查壓力管是否較大。各種水輪機技術數據參照附表。
