LM117/LM317是美國國家半導體公司的三端可調正穩壓器集成電路。我國和世界各大集成電路生產商均有同類產品可供選用，是使用極為廣泛的一類串聯集成穩壓器。

LM117/LM317 的輸出電壓范圍是1.2V 至37V，負載電流最大為1.5A。它的使用非常簡單，僅需兩個外接電阻來設置輸出電壓。此外它的線性調整率和負載調整率也比標準的固定穩壓器好。

LM117/LM317 內置有過載保護、安全區保護等多種保護電路。通常LM117/LM317 不需要外接電容，除非輸入濾波電容到 LM117/LM317 輸入端的連線超過6 英寸（約 15 厘米）。使用輸出電容能改變瞬態響應。調整端使用濾波電容能得到比標準三端穩壓器高的多的紋波抑制比。

LM117/LM317 能夠有許多特殊的用法。比如把調整端懸浮到一個較高的電壓上，可以用來調節高達數百伏的電壓，只要輸入輸出壓差不超過 LM117/LM317 的極限就行。當然還要避免輸出端短路。還可以把調整端接到一個可編程電壓上，實現可編程的電源輸出。

LM117負電壓輸出

LM317正電壓輸出

LM317特性簡介

可調整輸出電壓低到1.2V。

保證1.5A 輸出電流。

典型線性調整率0.01%。

典型負載調整率0.1%。

80dB紋波抑制比。

輸出短路保護。

過流、過熱保護。

調整管安全工作區保護。

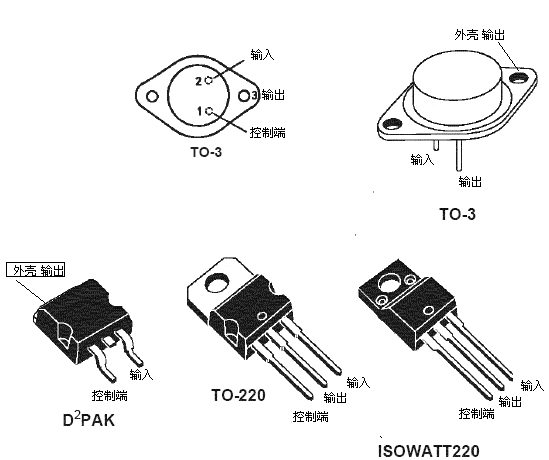

標準三端晶體管封裝。

電壓范圍LM117/LM317 1.25V 至 37V 連續可調

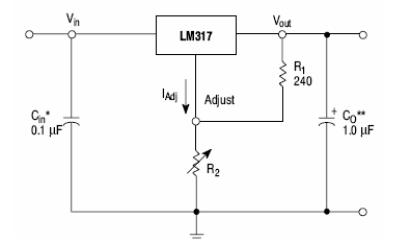

                              圖1 LM317典型應用電路

LM317如何應用計算

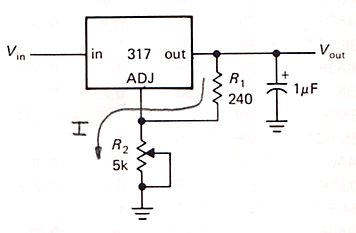

                                 圖3

決定LM317輸出電壓的是電阻R1,R2的比值,假設R2是一個固定電阻.因?yàn)檩敵龆说碾娢桓?電流經R1, R2流入接地點. LM317的控制端消耗非常少的電流,可忽略不計.所以, 控制端的電位是I x R2,又因?yàn)長M317 控制端, 輸出端接腳間的電位差為1.25 V,所以O(shè)ut(輸出）的電壓是:

接下來,計算I: out與adj接腳間的電位差為1.25 V,電阻R1.電流I是: 1.25/R1。

結論:這個計算說明了一件事:適當調整R1, R2,可以達成高壓穩壓的目的.但請您注意: LM317的in, out接腳間的電位差不能超過35 V.所以在高壓應用時,通常都會在in與out之間加入Zener保護LM317. LM317的data sheet中有很多實例可以參考。

另一個要注意的是: LM317的最大供應電流是1.5 A。如果需要更高的電流，則應尋求不同的封裝形式，或者使用其他編號，如LM317對應的LT1085CT或LM337對應的LT1033CT，就能夠提供3A的電流，但仍為TO-220封裝。

LM317使用時,如果R2并聯一個電容,可以大幅提高抵抗諧波的能力.并聯一個電容的同時,您應該多加一個二極管,使得電容放電時,保護LM317不受損壞。
