液位開關，顧名思義，就是用來控制液位的開關。從形式上主要分為接觸式和非接觸式。非接觸式的如電容式液位開關,接觸式的例如:浮球式液位開關、電極式液位開關、電子式液位開關。電容式液位開關也可以采用接觸式方法實現。

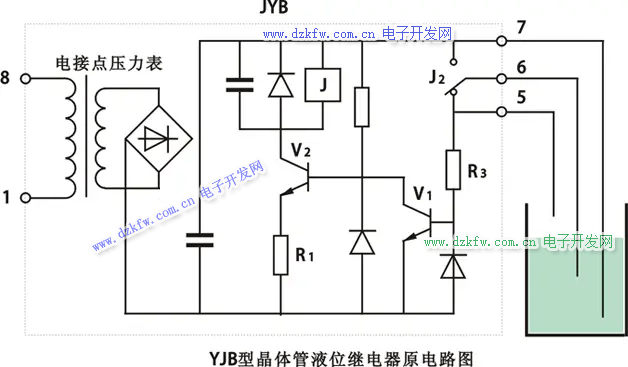

液位繼電器是控制液面的繼電器。這是一個繼電器內部有電子線路。利用液體的導電性。當液面達到一定高度時繼電器就會動作切斷電源。液面低于一定位置時接通電源使水泵工作。達到自動控制的作用。自動控制由傳感器和控制執行機構組成。液位控制器的傳感器一般是導線。利用水的導電性。水的導電性較差，不能直接驅動繼電器。所以要有電子線路將電流放大，以推動繼電器工作。簡化的話是這樣。線分高低中三線，高為水位溢出點，自由控制水位高度，水位到此自動停止，低為點為自動加水點，水位在這個點時自動啟動加水裝置。中線為常觸點。



JYB-714型液位繼電器介紹

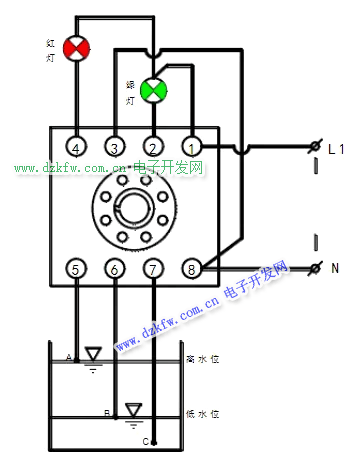

①、⑧端子為繼電器工作電源接線端子，電源有AC380V和AC220V兩種電源，圖2中液位繼電器電源為AC220V，即①端子接L1，⑧端子接N；

②、③、④端子輸出液位繼電器的自動控制信號，輸出端子工作電壓為AC220V，③端子為輸出信號公共端，②和③之間輸出供水泵液位控制信號，③和④之間輸出排水泵液位控制信號；

⑤、⑥、⑦為水池中液位電極A、B、C對應的接線端子，液位電極端子間為DC24V的安全電壓，⑤端子接高水位電極A，⑥端子接低水位電極B，⑦端子接水池中位置最低的公共電極C。注意，實驗中入水電極采用1～1.5mm2的銅芯硬質絕緣線，入水一端剝離5mm絕緣皮。

供水型液位繼電器與排水型液位繼電器區別

供水型液位繼電器缺水工作，水滿停止。

排水性液位繼電器水滿工作，缺水停止。

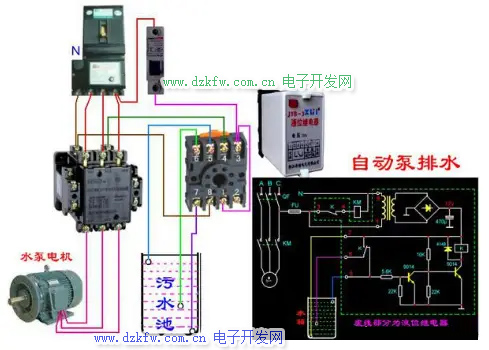

排水型液位繼電器使用說明

“高”為水池上限液位控制點，水位上升達到高點水位，水與探頭（電極）接觸，控制器自動開泵，開始排水。

“中”為水池下限液位控制點，水位下降至中點水位以下，水與探頭（電極）脫離接觸，控制器自動關泵，停止排水。

“低”為水池地線，放在水池的最低點，與水池底部接觸。

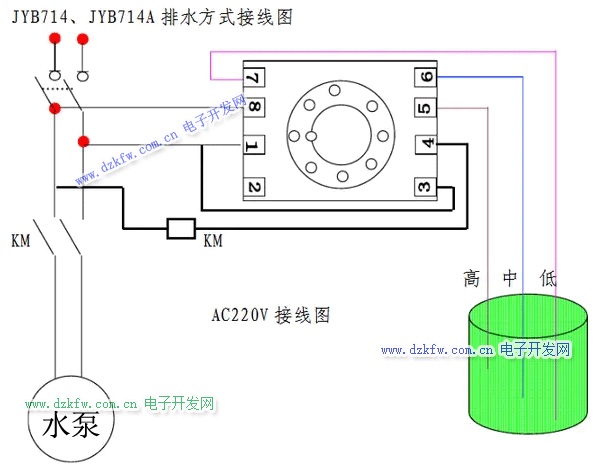

液位繼電器排水接線圖

安裝注意事項：

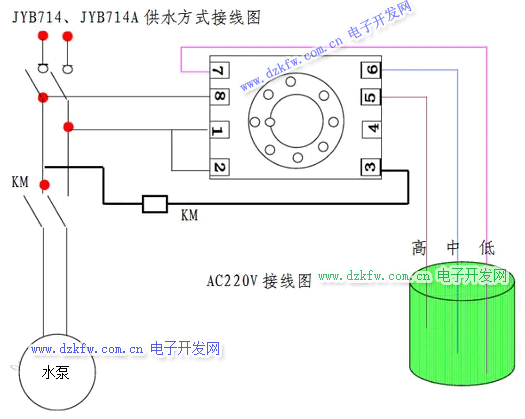

供水方式接線時，低端探頭放在水池的底部，假如要把水池中的水用光后再打水，盡量可把中端探頭靠近水池的底部，如需要水池中水位始終在高處，可調整中端探頭的高度，高端探頭為水池打水最高度的限制，當水池的水打滿到高端探頭時，水泵停止打水，當水池中的水用到低于中端探頭時，水泵又開始打水，嚴禁自來水或外界無水時繼電器工作，否則時間過長將燒壞水泵。

排水方式接線時，低端探頭放在水池的底部，假如要把水池中的水排光，盡量可把中端探頭靠近水池的底部，當外界的

水流滿至高端探頭時，水泵開始排水，當水池中的水位排到低于中端探頭時，水泵停止工作。
