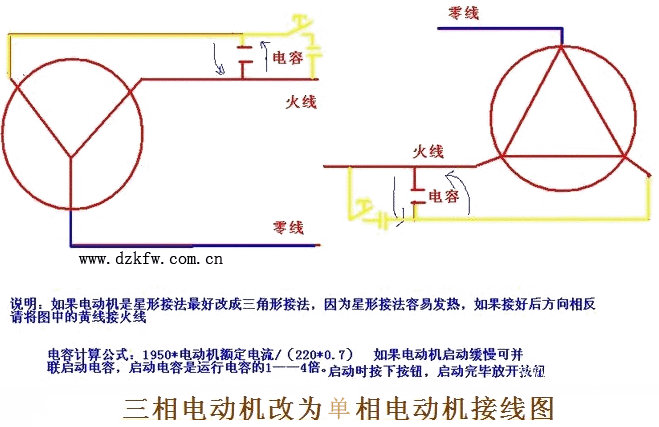

三相電動機改單相電機接線圖

2 ． 電動機單相運行時的連接方式
（１）三相繞組的三角形連接

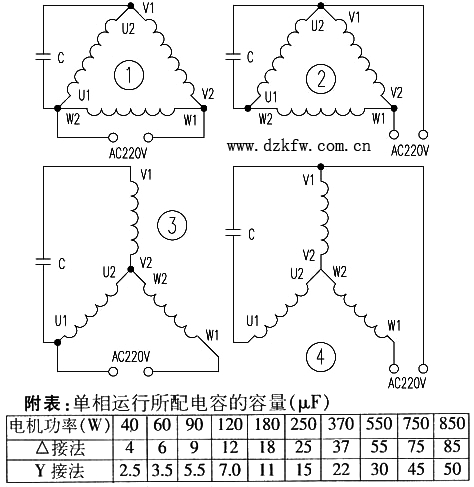

如圖１所示。將電容器并接在三相繞組的任意一相兩端（圖中接在ｕ相兩端），然后２２０ｖ市電加在電容ｃ的一端和ｖ２與ｗ１的交點處。這樣，電機就可旋轉，如需改變電機旋轉方向，則可按圖２所示連接，將市電從電容器的一端調換到另一端即可。
（２）三相繞組的星形連接
將電容器接在任意兩個端子上（如圖３中接ｖ１、ｕ１），２２０ｖ市電則加在余下的端子ｗ１和電容ｃ的任一端上。這樣，電機就可旋轉。如需改變電機轉向，則將市電的一端從ｕ１換接到ｖ１端即可（如圖４所示）。
3． 電容器的容量選擇
小型三相異步電動機作單相運行時，所選電容容量一定要合適，若太小則旋轉無力，啟動困難；太大則回路電流過大，導致電機過熱。一般電容容量值選擇如附表所示。
如果不查表，也可以按經驗公式獲得：當星形連接時，所需電容容量ｃ（μｆ）＝ｐ（ｗ）／１７，ｃ的單位是μｆ，ｐ的單位是ｗ；當用作三角形連線時，所選電容容量ｃ（μｆ）＝ｐ（ｗ）／１０。
