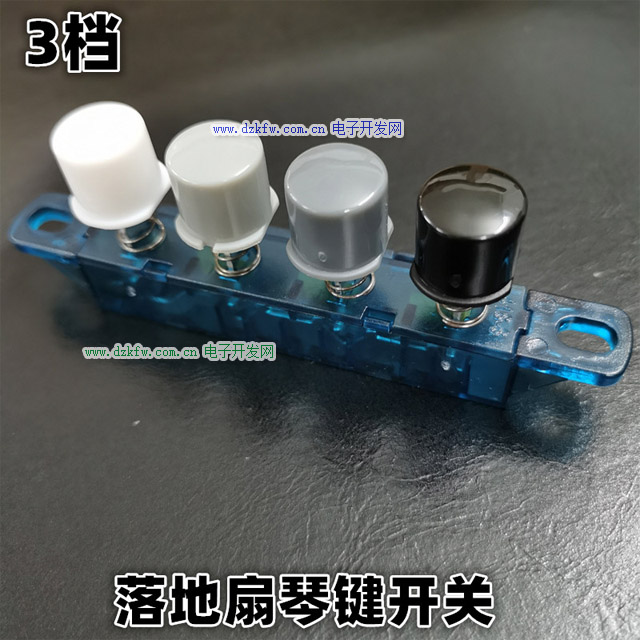

故障現象：接通電源，按下琴鍵開關1～3檔，風扇均不運轉。撥動扇葉也不轉。

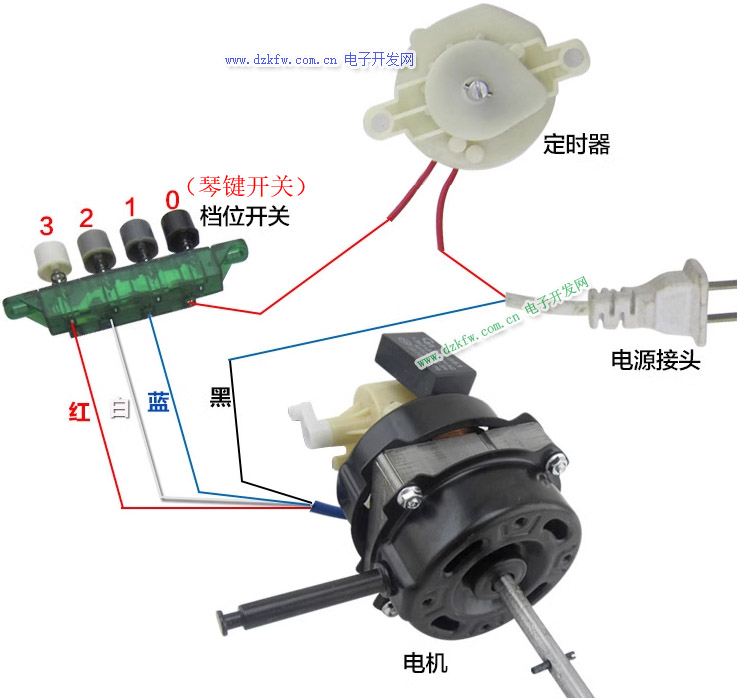

    分析檢修：從故障現象分析，該風扇不運轉多是電源不通所致。實繪電路如圖1所示，XP為電源插頭，XB為雙位接線器，PT為定時器，SA為琴鍵開關，C為啟動電容，F(xiàn)U為熱熔斷器，M為風扇電機。拆開控制盒，檢測XB、PT、SA均正常。拆開風扇電機的塑料后殼，焊下啟動電容用數字萬用表測量，C的電容量為1.5RF、正常。再測量灰（粗線）、白線間電阻值正常，這說明電機的啟動繞組和運行繞組都正常。接著測量藍、灰（粗線）兩線間電阻，阻值為無窮大，正常時應相通，由此確定熱熔斷器FU已損壞，其原因是風扇常年運轉，轉子兩端含油軸承油分干涸，轉子失去潤濕作用而被“卡”死，風扇繞組產生高熱，當溫升超過130℃時，安裝在啟動繞組外壁的熱熔斷器自行熔斷，從而引起本故障。

機械式落地扇電路原理圖

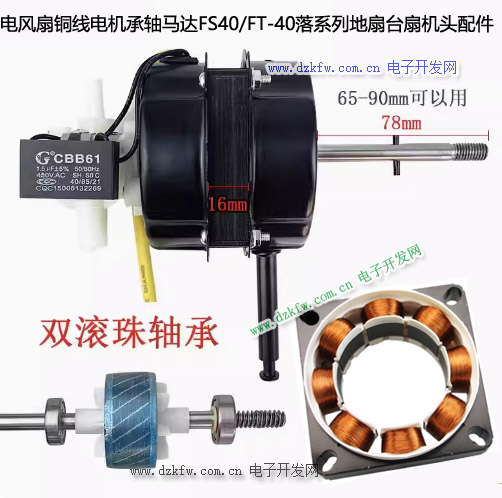

由于該電機的啟動繞組、運行繞組完好，因此還有維修價值。檢修時，先擰開前、后殼緊固螺釘，拆下前殼，移出轉子，即可見到繞組端部隆起的黃蠟管，內部便是黑色的熱熔斷器（型號：RH 130，參數：130℃、1A/250V ），形似三極管9013，將扎緊熱熔斷器的線剪斷，取出損壞的熱熔斷器。
    更換熱熔斷器之前，先剪一根直徑6mm長約4cm熱縮管套入熱熔斷器，用吹風機吹熱使熱縮管收縮，并將熱熔斷器壓在繞組表面，按原樣用棉線扎牢熱熔斷器，最后清洗轉子兩端油污，并用金相砂紙擦亮，向軸承注入少許機油或縫紉機油。裝好電機各零件，通電試機，風扇正常運轉，故障排除。
